Задание 2

Изучить систему ВЕРТИКАЛЬ — САПР технологических процессов нового поколения, предназначенную для автоматизации процессов технологической подготовки производства на примере разработанного технологического процесса. Познакомиться, в ходе выполнения работы, со сведениям об оборудовании, инструментах, материалах и другой информацией, заложенной в базе данных в виде справочников.

2.1 Сапр технологических процессов вертикаль

Целью выполнения данной работы является знакомство со средой САПР технологических процессов ВЕРТИКАЛЬ и с основными методами определения атрибутов технологических процессов (ТП) обработки машиностроительной детали.

Задание:

1) Создать новый ТП изготовления детали «Втулка»

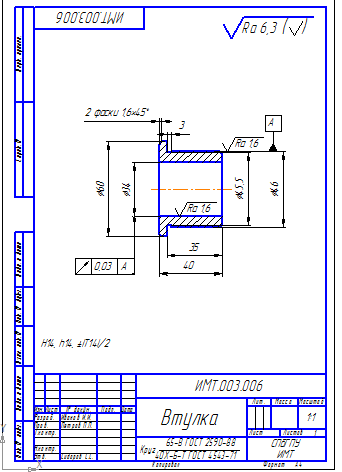

2) Подключить чертеж детали «Втулка»

3) Подключить 3D-модель детали «Втулка»

4) Произвести заполнение атрибутов ТП «Втулка»

5) Импортировать параметры с чертежа детали «Втулка»

Теоретические сведения

ВЕРТИКАЛЬ — САПР технологических процессов нового поколения, предназначенная для автоматизации процессов технологической подготовки производства.

Система предназначена для проектирования технологических процессов обработки деталей и сборочных единиц различных видов производств, ведения технологических расчетов, создания конструкторско-технологической документации, организации хранения разработанных технологий.

Управление базами данных системы организовано в архитектуре клиент-сервер, что позволяет осуществлять работу системы в компьютерной сети. Программный комплекс обеспечивает диалоговый доступ к сведениям об оборудовании, инструментах, материалах и другой информации, заложенной в базе данных в виде справочников.

В системе ВЕРТИКАЛЬ определено пять рангов пользователей, имеющих различный набор прав: администратор, ведущий технолог, технолог, конструктор и оператор.

Окно системы ВЕРТИКАЛЬ разделено на следующие зоны-окна: основное меню системы; инструментальная панель; Дерево ТП; вкладки Дерева ТП; Дерево КТЭ; вкладки Дерева КТЭ; панель вызова справочников и программ.

На Дереве ТП иерархически отображается информация о ТП в виде дерева операций в соответствии с порядком изменения состояний заготовки во времени.

Создание техпроцесса обычно производится наполнением Дерева ТП операциями и переходами. Необходимым элементом для разработки ТП являются вкладки Дерева ТП, они позволяют собрать необходимые для разработки ТП характеристики обрабатываемой детали.

Дерево КТЭ, обеспечивающее автоматизацию проектирования ТП, отображает состав и иерархию элементарных поверхностей, конструкторско-технологических элементов и групп КТЭ детали. Формирование Дерева КТЭ осуществляется с помощью специальной библиотеки, в которой конструктивные элементы связаны с типовыми технологическими планами их обработки.

Настройка связей между Деревом КТЭ, Деревом ТП и 3D-моделью (чертежом) позволяет ориентироваться в техпроцессах, оперативно редактировать их содержание.

Протокол выполнения работы

Модель детали (рисунок 2.1)

Рисунок 2.1 – Модель детали Втулка

При выполнении работы был произведен вход в систему от ранга технолога. Далее создается ТП на деталь. Для этого подключается чертеж и 3D модель втулки. Затем заполняются Атрибуты для этого получаются данные с модели. Атрибуты: ГОСТ на материал, Вид заготовки, Сортамент, Основной размер, ГОСТ на сортамент, Код материала, Черный вес, Норма заполняются автоматически.

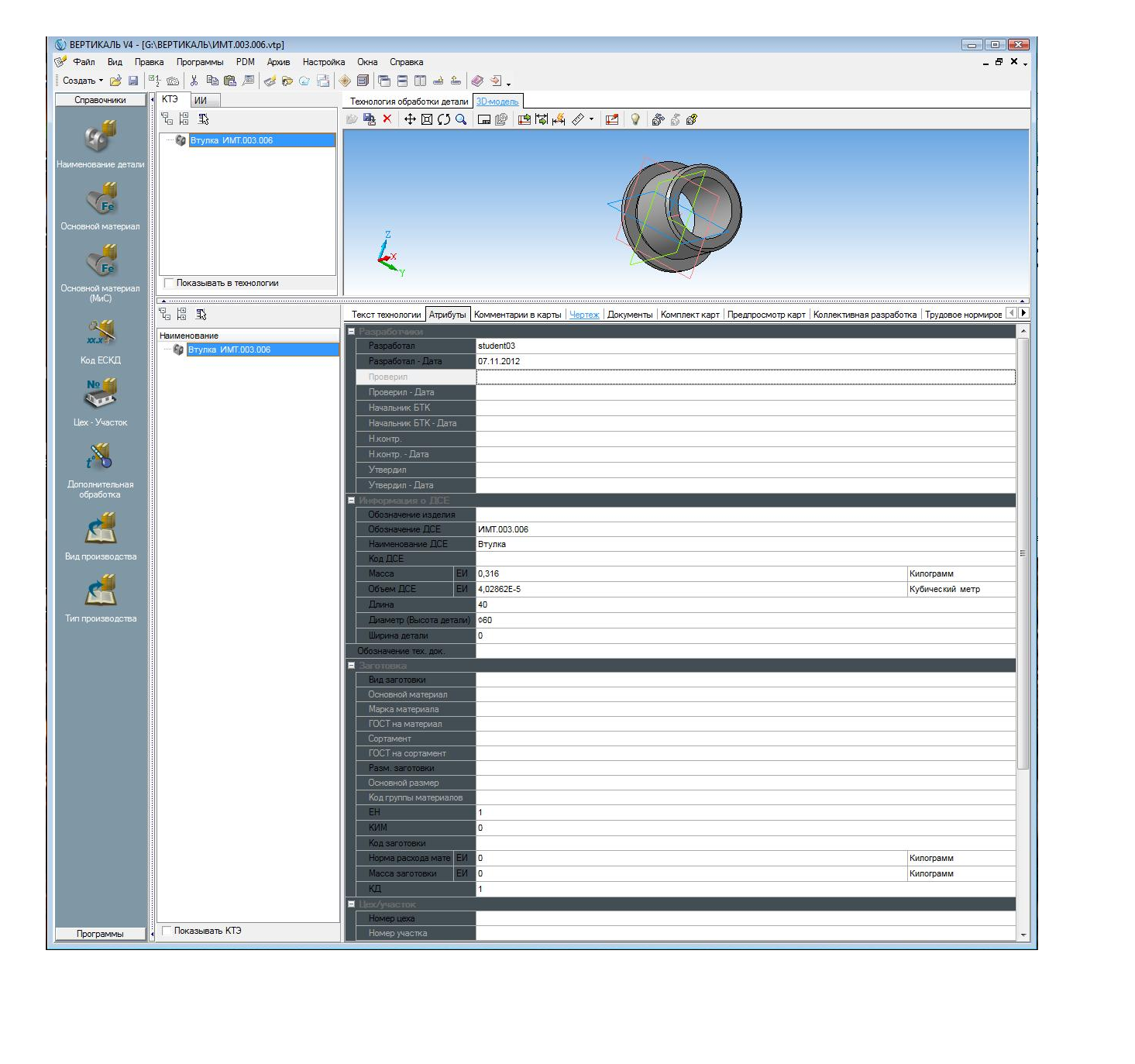

Рисунок 2.2 – Вкладка Атрибуты

При разработке ТП детали был сформирован комплект технологической документации.
