Приложение а
Перечень элементов принципиальной схемы
Поз. Обозна-чение |
Наименование |
Кол. |
Примечание |
R19=R23 R18 R22 R24 R25 R1 R4 R9 R2 R16 R3 |
Резисторы
МЛТ-0.125-1 Ом-5% МЛТ-0.125-28000Ом-5% МЛТ-0.125-16000Ом-5% МЛТ-0.125-450000Ом-5% МЛТ-0.125-50000Ом-5% МЛТ-0.125-1100Ом-5% МЛТ-0.125-150Ом-5% МЛТ-0.125-200Ом-5% МЛТ-0.125-6Ом-5% МЛТ-0.125-20Ом-5% МЛТ-0.125-12Ом-5%
|
2 1 1 1 1 1 1 1 1 1 1 |
Входной каскад
Выходной каскад |
VD1 |
Диоды SB560_GN |
1 |
Выходной каскад |
VT1 VT2 |
Транзисторы BD140 2N3789 |
1 1 |
n-p-n p-n-p |
MS1 |
Микросхема TL494
|
1 |
ШИМ |
Приложение Б
(обязательное)

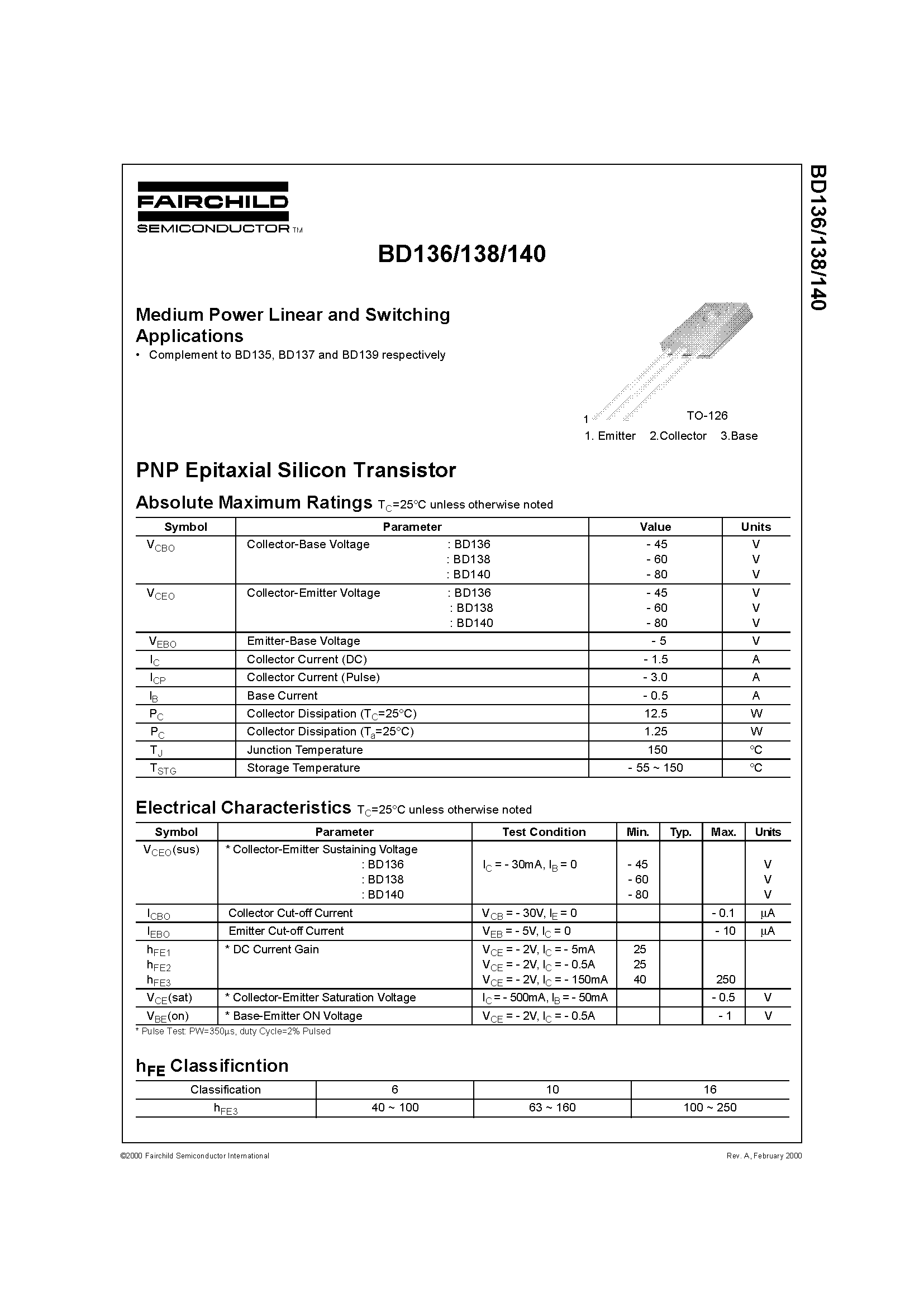

Datasheet использованных элементов
Приложение в
Приложение Г
Графики
График выходной мощности и выходного напряжения
Графики АЧХ, линейных искажений и искажений на выходе.
