Вимоги при проектуванні та побудова поздовжнього профілю каналізаційної мережі
Нормальні гідравлічні умови роботи каналізаційної мережі забезпечуються не тільки правильним гідравлічним розрахунком, але і правильним конструюванням окремих її елементів. При проектуванні каналізаційних мереж необхідно виконувати такі умови:
1) каналізаційні лінії між колодязями слід прокладати прямолінійно. В місцях зміни напрямку трубопроводів у плані (на поворотах) або на профілі (при зміні ухилу) і в місцях приєднання однієї або декількох труб мають бути влаштовані колодязі;
2) з'єднання труб і колекторів у колодязях роблять у вигляді відкритих лотків, виконаних плавними лініями;
3) труби і канали в колодязях необхідно з'єднувати по верху труб (шелигах) або по рівнях води. При цьому, як правило, рекомендується з'єднання по верху для труб різного діаметру і по рівнях води при їхньому однаковому діаметрі;
В тих випадках, коли діаметр трубопроводу на наступній ділянці менший, ніж на попередній, сполучення трубопроводів виконується "по лотках".
4) розрахункова швидкість течії повинна зростати вздовж колектора. Зменшення розрахункової швидкості за течією, але не менше критичної, допускається тільки після гасіння швидкості в попередньому колодязі;
5) в місцях сполучення потоків не слід допускати зустрічних течій, ударів струменя і підпорів. Кут між підвідною і відвідною трубою повинен бути не менше 90°. Допускаються сполучення потоків під будь-яким кутом при встановленні в колодязі перепаду у вигляді стояка;
6) наповнення в потоках, що приєднуються, повинні бути вирівняні рівнем води або бути вищими, ніж в основному потоці, а швидкість меншою, ніж в основній трубі. Під'єднання дуже малих труб, зокрема, дворових та квартальних, до колекторів великих розмірів слід здійснювати так, щоб лоток малої труби знаходився на одному рівні з поверхнею води у великій трубі при розрахунковому наповненні.
Завдання:

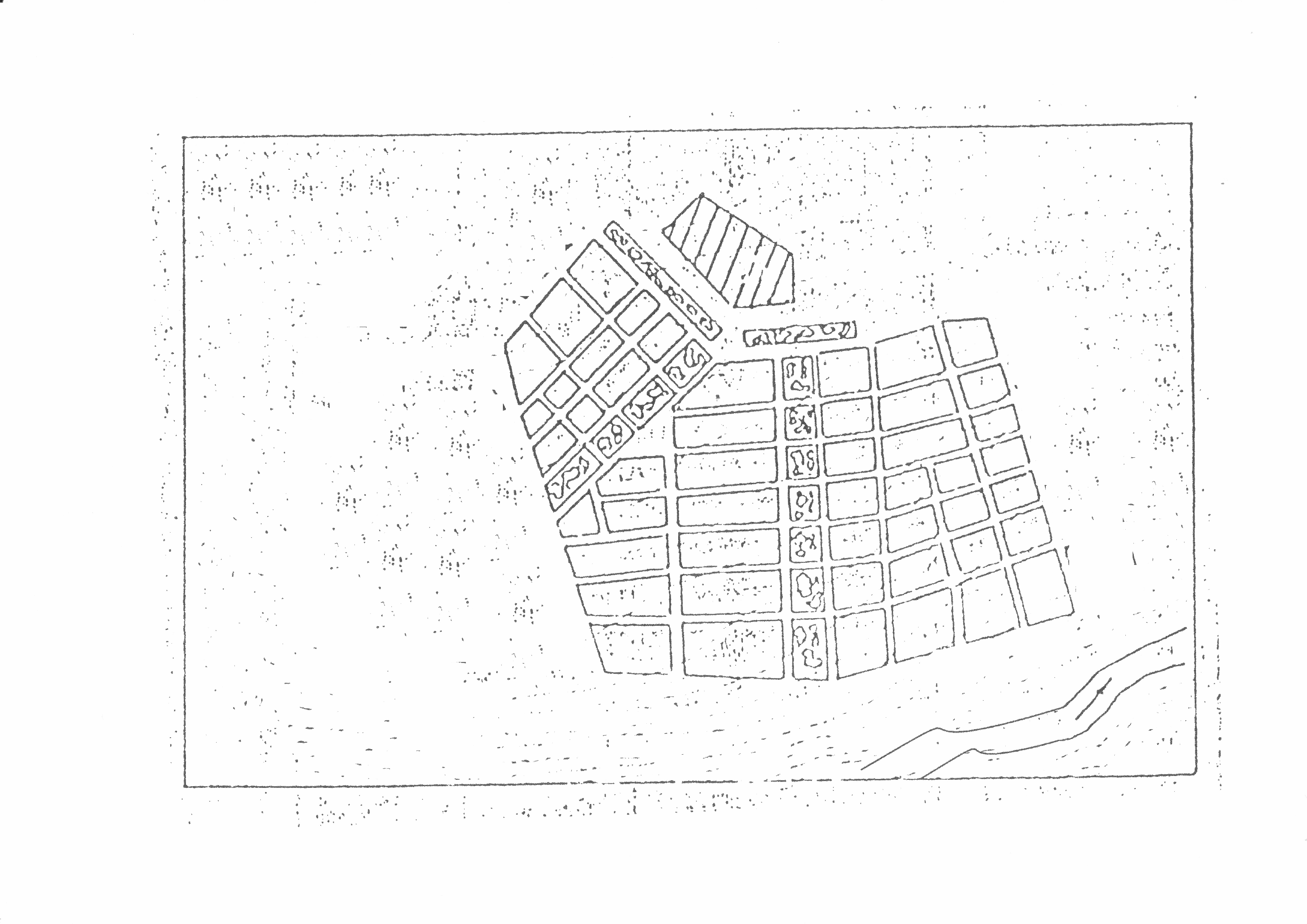

На плані виконати трасування мережі, визначити головні колектори і за попередніми розрахунками (практична робота №1) виконати попереднє потокорозподілення витрат та гідравлічний розрахунок мережі.
М 1:20000
Гідравлічний розрахунок каналізаційних колекторів
№ ділянки |
Довжина ділянки l, м |
Розрахункові витрати на ділянці, qр,л/с |
d, мм |
Ухил, і |
Швидкість V, м/с |
Наповнення |
Падіння ухилу, Δh = il |
Відмітки |
Заглиблення |
Матеріал труб |
Основа під труби, тип |
||||||||
|
h, м |
Поверхні землі |
Поверхні води |
Поверхні лотка |
П |
К |
Сер |
||||||||||||
П |
К |
П |
К |
П |
К |
||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
Головний колектор І-го району |
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Нпоч =
Нпоч =
