Тема: Розрахункові витрати водовідведення промислового підприємства
Мета: Визначити питоме водовідведення промислового підприємства.
Необхідно згадати, що питоме водовідведення побутових стічних вод на виробництві – це кількість стічних вод, що утворюються в побутових приміщеннях промислових підприємств за зміну з розрахунку на одного працюючого і теж дорівнює питомому водоспоживанню.
Питоме водовідведення для комунально-побутових підприємств та адміністративних будинків приймається згідно СНиП 2.04.01-85. Значення для деяких з них наведено в додатку.
Витрати стічних вод від душових приміщень визначають окремо. Тривалість дії душових приймають рівною 45 хвилинам, а надходження їх у водовідвідну мережу залежить від характеру виробництва. Питоме водовідведення душових стічних вод приймається:
для групових душових – 500 л/год на одну душову сітку;
- для індивідуальних – 40 або 60 л на одну процедуру, в залежності від санітарного режиму. Кількість приймаючих душ на одну душову сітку приймається в залежності від характеру виробництва і складає від 3 до 15 робітників.
Завдання:
У населеному пункті є _______ завод продуктивністю _____ т/доб, на якому в гарячих цехах працює _______ осіб. (завдання по варіантам у додатку 1).
Таблиця.2.1
Дані про промислове підприємство
№ п/п |
Назва підприємства |
Кількість змін |
Кількість продукції, що виробляється |
Питоме водовідведення на одиницю продукції, м3 |
Кількість працюючих |
Відсоток працюючих у цехах з під вищеним тепловииділенням |
Відсоток тихнув хто користується душем |
|||
Одиниці виміру |
За добу |
За максимальну зміну |
Всього |
У максимальну зміну |
||||||
1
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1 |
|
|
|
|
|
|
|
|
|
|
Розрахунок водовідведення від промислових підприємств
Стічні води від промислових підприємств поділяють на виробничі, побутово - фекальні і душові. Виробничі стічні води розраховують по підприємству в цілому, або окремо по цехах. Водовідведення стічних вод залежить від технологічних особливостей даного виробництва і зазвичай задається технологами. Розрахунки проводять окремо для кожної зміни. Норми водовідведення визначають згідно СНиП 2.04.01 -85.
Кількість стічних вод від підприємств приймають за аналогами або за проектними значеннями. У випадках, коли відсутні аналогічні об'єкти, чи проекти, приймають за укрупненими нормами витрати води на одиницю продукції або сировини.

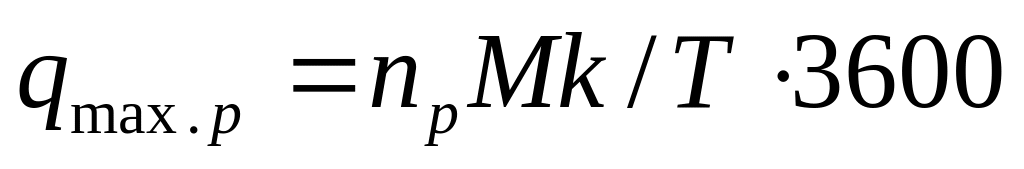

Розрізняють максимальний і мінімальний загальні коефіцієнти нерівномірності витрати стічних вод. У випадку коли середньосекундні витрати не співпадають з приведеними в таблиці, значення і визначають інтерполяцією. Максимальні розрахункові витрати скидів у мережу промислових стічних вод розраховують за формулою:
,
(2.1)
де
-
питоме водовідведення на одиницю
продукції, м3;
М – кількість одиниць однакової продукції, що випускають за зміну;
-
коефіцієнт погодинної нерівномірності
водовідведення від технологічного
обладнання;
Т – години роботи обладнання в зміну максимального виробництва, год.
У цехах зі значним тепловиділенням (більше 84 кдж на 1 м3/год.) приймають 45 л/чол. водовідведення в зміну, з погодинним коефіцієнтом нерівномірності рівним 2,5, а в цехах зі звичайними умовами, відповідно 25 л/чол. за зміну з коефіцієнтом рівним 3.
Максимальні секундні витрати стічних вод від побутових приміщень промислового підприємства з максимальною кількістю працівників, розраховують за формулою:
,
(2.2)
де
і
- кількість робітників у зміні при
питомому водовідведенні відповідно,
25 і 45 л/чол., і годинних коефіцієнтах
нерівномірності 3 й 2,5;
Т – час роботи зміни, год.
Для визначення витрат душових стічних вод необхідно встановити категорію виробництва за СНиП і відповідно до цього визначити кількість тих хто користується на одну душову сітку (3 - 15 чол.). Після цього визначається кількість душових сіток за кількістю тих хто користується душем у максимальну зміну. За кількістю сіток визначається кількість душових стічних вод поділивши витрати скиду від однієї сітки, на їх кількість. Витрати від однієї душової сітки дорівнює 500 л/год. При користуванні душем протягом 45 хв., − складає 375 л. на одну душову сітку. На одну душову сітку приймається 15 осіб на виробництвах, де немає забруднення одежі та рук, 7 осіб − де є забруднення, 5 осіб − на виробництвах, де використовується вода та значна кількість пилу, 3 особи − на виробництвах із виділенням особливо забруднюючих речовин.
Визначення водовідведення від промислового підприємства Таблиця 2.2 |
Розрахунковий стік від промислового підприємства, л/с
|
24 |
|
|
|
|||
Душові води |
Секундна витрата, л/с |
23 |
|
|
|
|||
Кількість душових сіток |
22 |
|
|
|
||||
Витрата душової сітки л/год |
21 |
|
|
|
||||
Кількість робітників на одну душову сітку (кільк. корист. душом ) |
20 |
|
|
|
||||
Господарсько – фекальні води |
Максимальне водовідведення |
л/с |
19 |
|
|
|
||
м3/год |
18 |
|
|
|
||||
За зміну, м3 |
г |
17 |
|
|
|
|||
х |
16 |
|
|
|
||||
Питоме водовідведення, л/робітника |
г |
15 |
|
|
|
|||
х |
14 |
|
|
|
||||
Кількість працюючих по цехах |
г |
13 |
|
|
|
|||
х |
12 |
|
|
|
||||
Виробничі стічні води |
Максимальне водовідведення |
л/с |
11 |
|
|
|
||
м3/год |
10 |
|
|
|
||||
Коефіцієнт нерівномірності |
9 |
|
|
|
||||
За зміну, м3 |
8 |
|
|
|
||||
Питома втрата стічних вод на одиницю продукції |
7 |
|
|
|
||||
Одиниця виміру продукції |
6 |
|
|
|
||||
Кількість продукції яку випускають |
5 |
|
|
|
||||
Години роботи |
4 |
|
|
|
||||
Кількість робітників по змінах в цехах |
3 |
|
|
|
||||
Зміна |
2 |
|
|
|
||||
Підприємство |
1 |
|
||||||
Для гідравлічного розрахунку мережі необхідне загальне водовідведення по населеному пункту з урахуванням господарсько-побутових витрат та промислових, тому зводимо всі отримані витрати до загальної відомості водовідведення.
