1.4. Устройство котлованов и траншей с креплением

Для котлованов и траншей глубиной до 3 м применяют, как правило, инвентарные крепления, выполненные по типовым проектам. Выбор типа крепления (табл. 5.3) при глубине выемки до 3 м зависит от вида грунта и его влажности.

Таблиця 5.3

Типы креплений в зависимости от вида грунта

Види грунтов	Типи креплений
Природной влажности (за исключением сыпучих)	Горизонтальное с просветом в одну доску
Повышенной влажности и сыпучие	Сплошное вертикальное или горизонтальное
Все виды при сильном при­токе ґрунтових вод	Шпунтовое ограждение с забиванием на гли­бину не менше 0,75 м в подстилающий водонепроницаемый слой

Для выемок глубиной более 3 м устанавливают крепления по индивидуальным проектам, утвержденным главным инженером строительства согласно ППР. Конструктивные решения крепления грунта приведены на рис. 5.2.

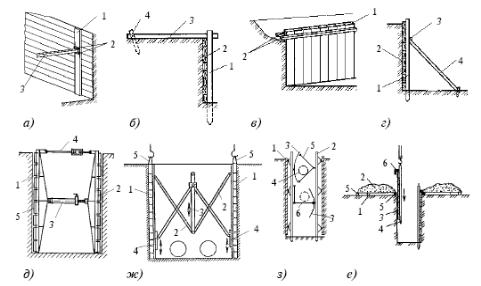

Рис. 5.2. Конструктивные решения крепления грунта:

а) крепления распорками (1 - стойка, 2 - бобышки 3 - распорка), б) анкерное крепление (1 - стойка, 2 - крепежные доски, 3 - стяжка, 4 - анкер) в) пидкосне крепления (1 - стойка; 2 - крепежные доски 3 - бобышки 4 - подкосы) г) шпунтовое крепление (1 - деревянный шпунт 2 - прогоны) д) устройство для крепления траншей (1 - стойка, 2 - направляющая 3 - раздвижные распорки 4 - растяжки, 5 - стальные щиты) ж) устройство для крепления стен траншей (1 - ограждающие щиты, 2 - распорки 3 - тяга 4 - розпорни колодки 5 - петли ;) з) креплениястен траншей при прокладке трубопроводов (1 - деревянный щит, 2 - распорная рама 3 - секторная опора, 4 – труба, которая опускается, 5, 6 - шарнирные распорки) е) временное крепление при прокладке трубопроводов (1 - анкерные элементы 2 - грунт извлекается 3 - щиты 4 - стойки, 5 - скоба, 6 - крюк)

Преимущества инвентарных креплений: собираемость элементов, возможность установки их сверху без спуска в траншею, возможность механизации установки и разборки, расчета всех элементов на прочность и устойчивость.

Рассмотрим основные требования безопасности труда при составлении котлованов и траншей.Устанавливать крепления необходимо вниз по мере разработки выемки на глубину не более 5 м (в неустойчивых грунтах на 0,2-0,25 м). При установке креплений верхняя часть их должна выступать над бровкой выемки не менее чем на 15 см. Устройство неинвентарных деревянных креплений траншей глубиной до 3 м должно отвечать следующим требованиям: для крепления грунтов естественной влажности, кроме песчаных, используют доски толщиной не менее 4 см, а для песчаных грунтов и почв повышенной влажности - не менее 5 см, которые закладывают за вертикальные стойки вплотную к грунту с укреплением распорки. Стойки креплений устанавливаются не реже, чем через 1,5 м, распорки креплений размещаются на расстоянии не более 1 м, в концов распорки забивают бобышки. При выбрасывании грунта выемок глубиной более 1,8 м необходимо устраивать на распорках полки-настилы, которые необходимо защищать бортовыми досками шириной не менее 15 см. При устройстве креплений крепежный материал нужно подавать в выемку механизированным способом. Сбрасывать его в траншеи или котлованы запрещается. За состоянием креплений нужно вести систематическое наблюдение. Крепления, установленные зимой, осматривают особенно тщательно и при необходимости усиливают. Засыпают выемки частями. При этом крепление разбирают снизу вверх, удаляя одновременно не более трех досок в устойчивых грунтах, а в неустойчивых - не более одной. При удалении досок нужно соответственно переставлять распорки. Разборка креплений проводят под наблюдением прораба или мастера. При возведении подземных сооружений в сыпучих и насыщенных водой грунтах не надо разбирать крепления, так как это может привести к аварии. Обычно выемки засыпают без разбора крепления, о чем составляется соответствующий акт.
