лекция 5

СПЕЦИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ ДВИГАТЕЛИ

1 ИНДУКЦИОННЫЕ РЕГУЛЯТОРЫ И ФАЗОРЕГУЛЯТОРЫ

2 АСИНХРОННЫЙ ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ

3 ЭЛЕКТРОМАГНИТНАЯ АСИНХРОННАЯ МУФТА

4 СЕЛЬСИНЫ

5 ПОВОРОТНЫЕ ТРАНСФОРМАТОРЫ

6 РЕАКТИВНЫЙ СИНХРОННЫЙ ДВИГАТЕЛЬ

7 ШАГОВЫЙ ДВИГАТЕЛЬ

8 УНИВЕРСАЛЬНЫЙ КОЛЛЕКТОРНЫЙ ДВИГАТЕЛЬ

9 Исполнительные двигатели постоянного тока

Литература

1. Копылов И.П. Электрические машины. (гл. 3 §3.20, гл. 4 §4.23, гл. 5 §5.12, гл. 6 §6.2-6.3)

2. Ванурин В.Н. Электрические машины. (раздел 2 §20, раз. 3§25,

раз. 4 §33)

3. Кацман М.М. Электрические машины. (раздел 3 §13-16)

1 Индукционные регуляторы и фазорегуляторы

Индукционные регуляторы напряжения представляют собой заторможенный асинхронный двигатель с фазовым ротором. Им можно регулировать напряжение в широких пределах. Статорная и роторная обмотки в регуляторе соединены электрически, но так, чтобы они могли быть смещены относительно друг друга поворотом ротора. При подключении индукционного регулятора к сети вращающийся магнитный поток наводит в обмотках статора и ротора ЭДС E₁ и E₂. При совпадении осей в обмотках ЭДС E₁ и E₂ совпадают по фазе, а на выходных зажимах регулятора устанавливается максимальное значение напряжения.

При повороте ротора оси обмоток поворачиваются на некоторый угол . На такой же угол смещается и вектор E₂. При этом напряжение на выходе уменьшается. Поворотом ротора на угол 180° мы устанавливаем на выходе минимальное напряжение.

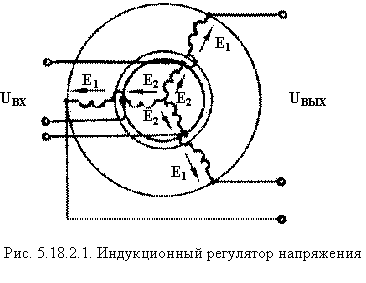

<CENTER

Фазорегулятор предназначен для изменения фазы вторичного напряжения относительно первичного. При этом величина вторичного напряжения остается неизменной.

Фазорегулятор представляет собой асинхронную машину, заторможенную специальным поворотным устройством. Напряжение подводится к статорной обмотке, а снимается с роторной. В отличие от индукционного регулятора здесь обмотки статора и ротора электрически не соединены. Изменение фазы вторичного напряжения осуществляется поворотом ротора относительно статора.

Применяется в автоматике и измерительной технике.

2 Асинхронный преобразователь частоты

Как известно, частота тока в цепи ротора асинхронного двигателя зависит от скольжения, т.е. определяется разностью частот вращения ротора и поля статора.

.

Указанное свойство позволяет использовать двигатель в качестве преобразователя частоты (рис. 5.18.3.1). Если обмотку статора подключить к сети промышленной частоты f₁, а ротор посредством постороннего двигателя приводится во вращение против поля статора, то скольжение возрастает, а частота тока ротора f₂ соответственно увеличивается по сравнению с частотой сети f₁ в несколько раз. Если требуется уменьшить частоту тока, то ротор преобразователя надо вращать в направлении вращающегося поля статора.

3 Электромагнитная асинхронная муфта

Электромагнитная асинхронная муфта (рис. 5.18.4.1) устроена по принципу асинхронного двигателя и служит для соединения двух частей вала. На ведущей части вала 1 помещается полюсная система 2, представляющая собой систему явно выраженных полюсов с катушками возбуждения. Постоянный ток в катушке возбуждения подводится через контактные кольца 4. Ведомая часть муфты 3 исполняется по типу роторной обмотки двигателя.

Принцип работы муфты аналогичен работе асинхронного двигателя, только вращающийся магнитный поток здесь создается механическим вращением полюсной системы. Вращающий момент от ведущей части вала к ведомой передается электромагнитным путем. Разъединение муфты производится отключением тока возбуждения.

Управление электрическим током позволяет осуществлять дистанционное управление муфтой (плавно сцеплять и расщеплять ее). Поэтому ее применяют в автоматике и телемеханике.
