6.Проведення повірки.
6.1. Провести зовнішній огляд .

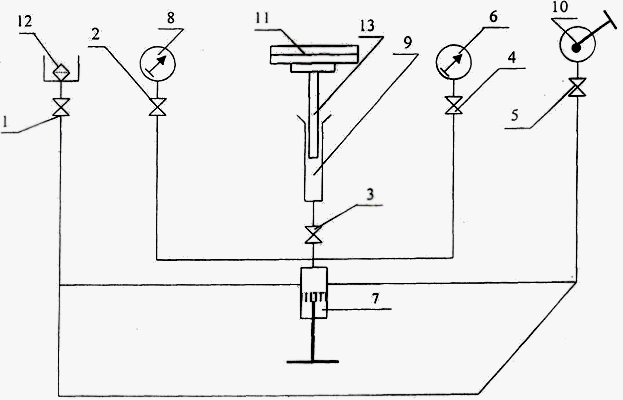

6.2. Вивчити принципову схему стенда та його конструкцію.
6.3. Підготувати робочий еталон вагопоршневий манометр МП-60М до роботи, для чого необхідно:
- перевірити рівень масла в бачку 12;
- закрити вентиль 1, відкрити вентилі 2,4, а також насосом видалити повітря із з'єднаних трубок на участку між штуцерами для приєднання повіряємих манометрів;
- перевірити відсутність повітря в системі, обертаючи маховик плунжерного пресу 7 по годинниковій стрілці. В отворі з'єднувальних штуцерів повинна з'явитись робоча рідина, а повітряні кульки повинні бути відсутніми;
- викрутити гвинт плунжерного пресу 7;
- завантажити поршень ванажами 11 із комплекту тиску масою відповідальній першій повіряємій відмітці, і привести поршень 10 в обертаючі рухи;
- обертанням рукоятки пресу 7 добитися врівноваження поршня;
- зняти показання з повіряємого манометру 6, а після легенького постукування по корпусу ще раз зняти показання і записати у відповідну графу протоколу останнє показання, а також величину зміщення стрілки у зрівнянні з першим показанням.
6.4. Повіряємий манометр закріпити в штуцері вентиля 4, а вентилі 2 і 5 закрити .
6.5. Провести вибір повіряємих точок .
6.6. Повірку проводять методом звірення показань робочого еталону та повіряємого манометра.
6.7. Значення тиску відповідно повіряємим точкам задають по робочому еталону - манометру спочатку при підвищенні тиску (прямий хід), потім при його зниженні (зворотній хід). Завдання збиткового тиску по робочому еталону і зняття показань у калібруємого манометра виконують слідуючим образом:
- викрутити винт плунжерного пресу 7;
- перекрити вентилі 5,3,1 обертаючи ручку плунжерного пресу 7 провести повірку.
- якщо не вистачає тиску у системі пресу, відкрити вентиль 5,1 і за допомогою насосу 10 добавити тиск робочої рідини у системі. Закрити вентилі 5,1 і продовжити повірку.
6.8. Кількість серій спостережень розрахунки метрологічних параметрів і оцінку придатності манометра провести по пунктах 5.6. Дані вимірювання занести в протокол повірки.
Визначення метрологічних характеристик .
Прилад спочатку витримують на протязі 5 хвилин під тиском. Кількість повіряємих відміток складає:
- для манометрів з класом точності 1,5 і 2,5-5 оцифрованих відміток; для манометрів класу точності нижче 2,5-3 оцифровані відмітки. Ці поділки повинні бути рівномірно розташовані по всій шкалі. Калібровка манометрів завжди проводиться підвищуванням і пониженням тиску. Відлік показань повіряємого манометра та робочого еталона знімають з точністю 0,1 або 0,2 ціни поділки. Дійсні показання робочого еталону визначають із відрахуванням поправок по свідоцтву на прилад. Поправки до показань повіряємого манометра обчислюють по формулі:
(6.1)
де Δ Pmax - поправка до показань манометра на повіряємій відмітці шкали;
Рре - показання робочого еталону;
Δ P′ - поправка до показань робочого еталону по свідоцтву;
Рк - показання повіряємого манометру на повіряємих відмітках шкали.
