«Повірка еталонних манометрів»

1.Мета заняття:

1.1 Вивчити особливості конструкції еталонних манометрів і установки для їх повірки

1.2 Провести повірку еталонних манометрів.

2.Прилади та обладнання:

2.1 Робочий еталон, вагопоршневий манометр типу МП-60М з верхньою межею вимірювання 6 МПа (60 кгс/см²).

2.2.Робочий еталон деформаційний манометр з умовною шкалою.

2.3.Робочий еталон повіряємий деформаційний манометр.

3.Загальні відомості.

3.1 Робочий еталон деформаційний манометр типу МО(малюнок 3.1) застосовують при говірці технічних манометрів а також перетворювачів тиску та перепаду тиску,а також для виконання точних вимірювань тиску в лабораторних установках. Прилади мають трубчасту пружину і передаточний механізм, які розміщені в металевому корпусі діаметром 160 або 250 мм.

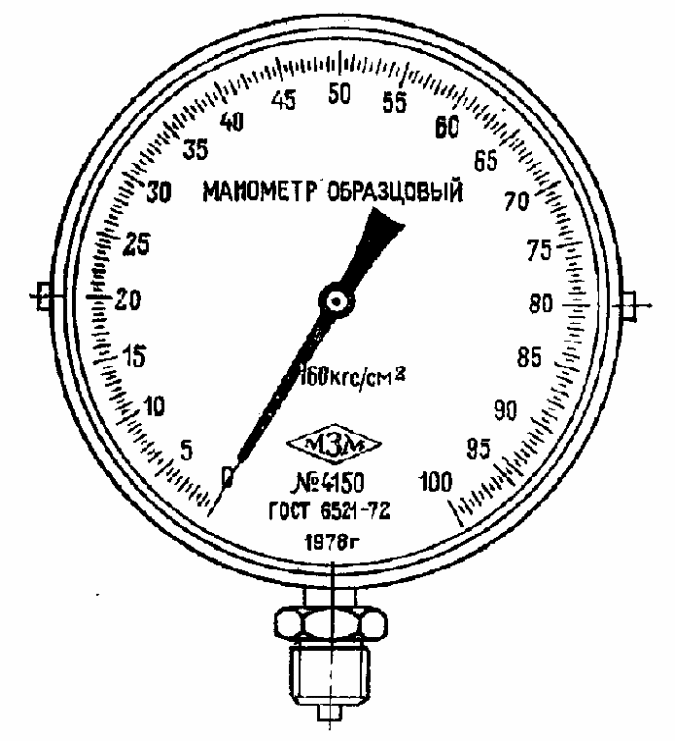

Малюнок 3.1- Еталонний манометр типу МО

В еталонних манометрах застосовується пружина високої якості і ретельно виконаний передаточний механізм. Прилади випускаються з кінцевим значенням шкали 1—600 кгс/см². Шкала має 100 умовних поділок з числовими відмітками через кожні 5 поділок. Для перерахунку умовних поділок в кгс/см² еталонні манометри забезпечують перевідною таблицею або графіком. Кінцеве значення тиску вказується на циферблаті приладу. Клас точності манометрів діаметром 250 мм — 0,16 або 0,25, а діаметром 160 мм — 0,4. Користування приладами допускається при температурі навколишнього середовища 10—35⁰С і відносній вологості повітря до 80%.

По принципу дії робочий еталон, манометр з умовною шкалою відноситься до деформаційних приладів і має класи точності 0,15; 0,25; 0,4.

3.2 На повіряємі манометри при повірці складається протокол в який заносяться результати вимірювання, на основі яких визначають придатність до експлуатації.

3.3 Робочий еталон вибирають таким, щоб його допустима похибка була в 4 рази менша допустимої похибки калібруемого манометра. Межа вимірювання робочого еталона вибирається на 1/3 більше межі вимірювання калібруемого манометра.

3.4 При проведенні повірки повинні бути виконані умови повірки вказані в ГОСТ 8.161-83.

4 Література та посібники

4.1Сафронов Б.М. Вимірювання тиску. Конспект лекційОдеса:ОКСМС,РВВ.2002.

4.2 Г.А. Мурин. Теплотехнические измерения. Москва «Энергия» 1979

4.3 Хансуваров К.И.,Цейтлин В.Г. Техника измерения давления,расхода количества и уровня жидкости ,газа и пара.-Изд-во стандартов 1989.

4.4 Иванова Г.М., Кузнецов Н. Д. Чистяков В.С. Теплотехнические измерения и приборы.- Энергоатом издат,1984.

5 Контрольні запитання

5.1 Пояснити принцип дії манометрів

5.2 Обгрунтувати вибір еталонного обладнання необхідного для проведення повірки манометрів

5.3 Пояснити призначення і принцип дії вагопоршневого манометра МП -60М

5.4 Основнні технічні і метрологічні характеристики еталонних манометрів

5.5Основні похибки вимірювання тиску манометрами та методи їх знешкодження.

5.6 Основнні технічні і метрологічні характеристики вагопоршневих манометров

5.7Обґрунтувати вибір еталонного обладнання для проведення повірки манометрів

5.8 Умови проведення повірки манометрів.

5.9 Операції повірки манометрів еталонних

5.10 Методи повірки еталонних манометрів

Відповіді на запитання
