« Повірка пірометричних мілівольтметрів
1.Мета роботи
1.1 Вивчити принцип дії та класифікацію пірометричних мілівольтметрів,як вторинних приладів, вимірюючих термо-е.р.с. термоперетворювачів.
1.2 Вибрати еталонне обладнання необхідне для проведення повірки пірометричних мілівольтметрів.
1.3 Провести повірку пірометричних мілівольтметрів.
1.4 Оформити результати повірки
2.Прилади та обладнання
2.1 Пірометричний мілівольтметр-М-64
2.2 Еталонний потенціометр ПП-63
3. Загальні відомості.
Для вимірювання ТЕДС широко застосовують мілівольтметри. Принцип дії магнітоелектричних мілівольтметрів основано на взаємодії магнітного поля постійного магнаті і рухливої котушки при проходженні у ній постійного струму, зумовленого ТЕДС перетворювача.

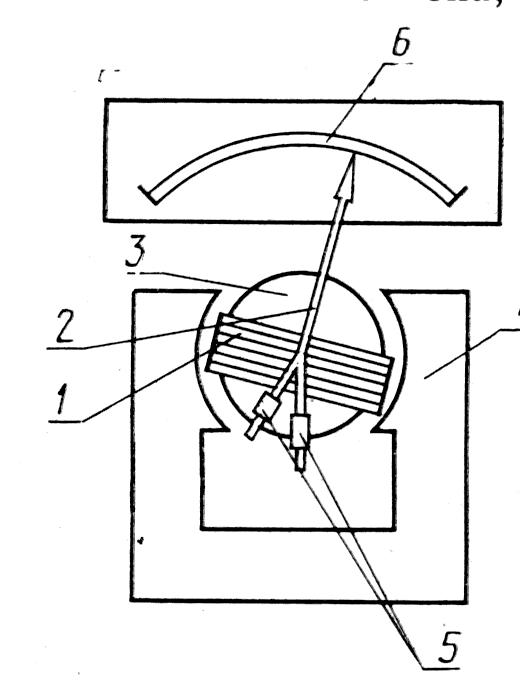

Малюнок 3.1- Пірометричний мілівольтметр
Основними елементами мілівольтметра (малюнок 3.1) є постійний магніт 4, нерухомий залізний сердечник 3 , рухома рамка у формі прямокутника 2, противіси 3,які балансують всю рухому систему приладу, протидіючи моменту обертання стрілки і рамки
Відомо, що в такому випадку кут повороту рамки φ визначають рівнянням
φ = С0 і , (3.1)
де С0 – постійний коефіцієнт;
і – сила струму, що проходить по рамці.
Щоб визначити ТЕДС, слід знати загальний опір вимірювального ланцюга.
Сила струму буде
і
=
(3.2)
Таким чином, кут повороту рамки мілівольтметра і є функцією ТЕДС.
В реальних умовах опір мілівольтметра Rr можуть значно змінюватися при зміні їх температури.
Значення опору практично не змінюватиметься за температури, коли температурний коефіцієнт значно зменшується.
Мінівольтметри з рухомою частиною поділяються на дві підгрупи: з вертикальною та горизонтальною віссю.
Залежно від призначення для роботи з термоелектричними перетворювачами мінівольметри поділяються на стаціонарні та переносні.
Переносні призначені для роботи з термоелектричними перетворювачами. Стаціонарні, що показують і самі записують, призначені для роботи з стандартними термоелектричними перетворювачами, виготовляються з однією шкалою, від- градуйованою в одиницях температури термоперетворювача. Межі вимірювання таких приладів мають відповідати вимогам ГОСТ
4 Література та посібники
4.1. Олейник Б.Н. и др. Приборы и методы температурних измерений - М.: Издательство стандартов, 1987, 296 с.
4.2. Сосновский А.Г., Столярова Н.И. Измерение температур - М.: Издательство стандартов, 1970, 260 с.
4.3. Геращенко ОА й др. Температурные измерения: справочник - Киев: Наукова думка, 1984, 496с.
4.4 ГОСТ 8.012-72 Державна система забезпечення єдності вимірювань. Методи та засоби повірки мілівольтметрів пірометричних.
5 Контрольні запитання
5.1 Пояснити принцип дії первинних термоперетворювачів термоелектричних
5.2Обгрунтувати використання вторинних приладів вимірювання термо-е.р.с. термоперетворювачів.
5.3 Пояснити призначення і принцип дії пірометричних мілівольтметрів.
5.4 Основнні технічні і метрологічні характеристики пірометричних мілівольтметрів.
5.5 Основні джерела похибок пірометричних мілівольтметрів та методи їх знешкодження.
5.6 Основні операції повірки пірометричних мілівольтметрів.
5.7 Що означає клас точності приладу.
5.8 Що являється причиною варіації показів мілівольтметра.
