2. Выполните привязку растра eastbel.Jpg, сопоставляя при этом его с растром westbel-tr.Jpg.

Добавьте в таблицу содержания растр eastbel.jpg. Он появится на большом удалении от растра westbel-tr.jpg. Для его приближения в поле «Слой» панели «Пространственная привязка» выберите «eastbel.jpg». Затем в меню той же панели выберите команду «Подогнать к отображаемому экстенту» (рис. 4.4).

Рис. 4.4. Приближение слоя к отображаемому экстенту

После этого слой eastbel.jpg окажется над слоем westbel-tr.jpg. Для дальнейшего сопоставления слоёв слой eastbel.jpg необходимо сделать полупрозрачным. Задать прозрачность возможно при помощи панели «эффекты». Меню Вид  Панели инструментов  Эффекты. В поле «Слой» панели

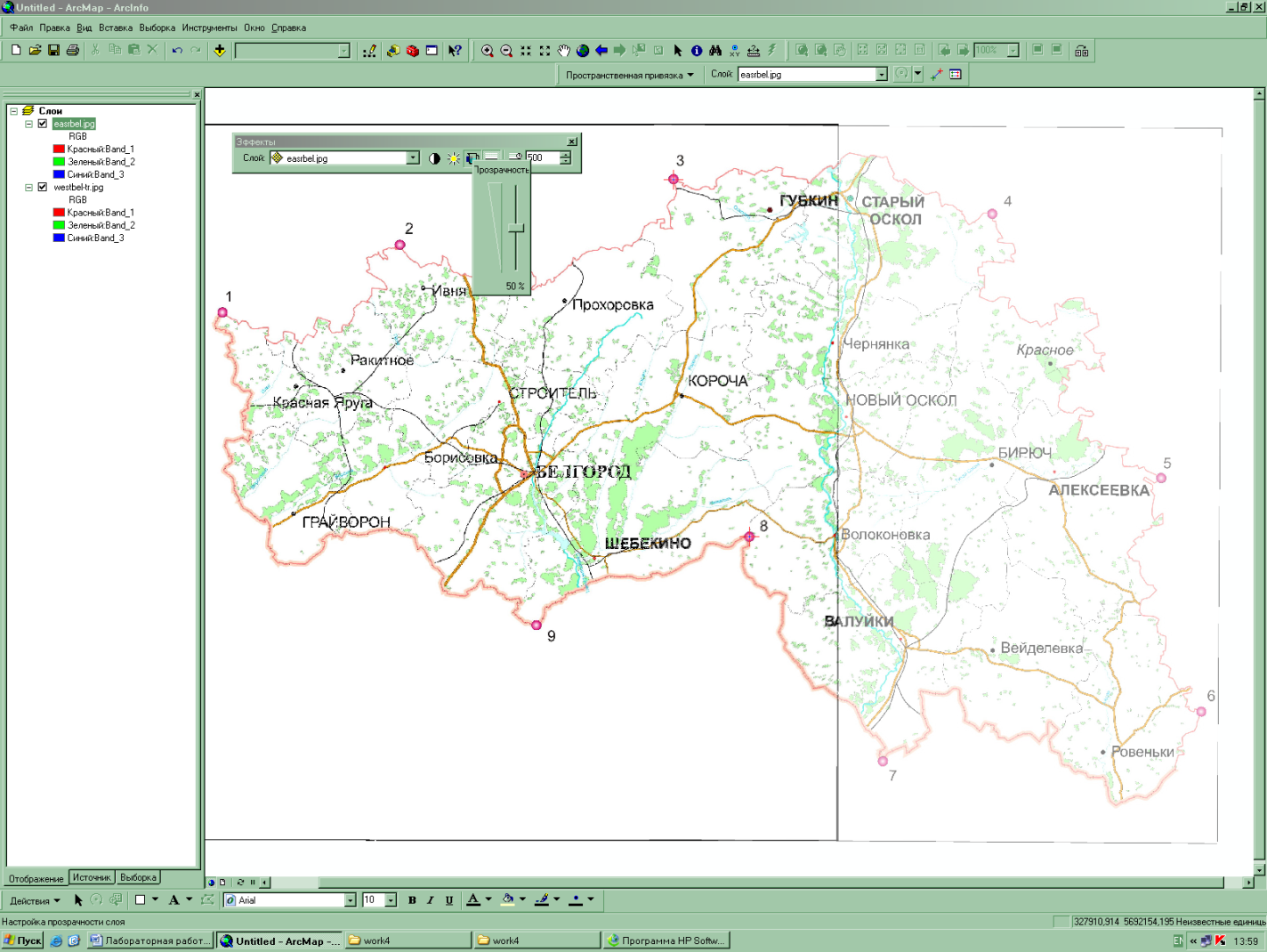

Рис. 4.5. Установка прозрачности слоя

«Эффекты» установите название eastbel.jpg. При помощи кнопки установите прозрачность на уровне 50% (рис. 4.5).

Посредствам панели «Пространственная привязка» задайте координаты двум общим точкам слоёв (№ 3 и 8). Для этого нажав кнопку , установите курсор и нажмите левую кнопку мыши в точке № 3 не привязанного изображения, затем переместите курсор в точку № 3 ранее привязанного изображения westbel-tr.jpg и нажмите правую клавишу мыши. Ту же операцию проделайте для общей точки № 8. Уберите прозрачность со слоя eastbel.jpg. В случае, если привязка по общим точкам не дала нормального совпадения изображений, привяжите изображение eastbel.jpg по координатам Х, Y как это указано в п. 1.

3. При помощи операции «Мозайка в новый растр» объедините два растра в один.

Находясь в окне ArcMap, откройте окно ArcToolbox.

В инструментах Управление данными (Data Management Tools) найдите набор Растр Мозаика в новый растр.

В открывшемся окне заполните следующие поля:

Входные растры – Westbel-tr.jpg и Eastbel.jpg

Выходное местоположение – Arcgis_lab\work4

Имя набора растровых данных – bel.jpg

Число каналов – 3

Метод мозаики – MINIMUM

Режим Mosaic Colormap – FIRST

После выполнения этой операции новый объединенный растр добавится в проект. Растр bel.jpg. Этот растр Вы будете использовать в следующем задании для создания цифровой модели карты.

Лабораторная работа № 5 Создание цифровых моделей карт в среде ArcGis.

Цель работы: создание базы геоданных, класса пространственных объектов, наборов объектов; задание правил топологии; создание пользовательских полей атрибутивной таблицы; установка допуска замыкания объектов; установка приоритета замыкания объектов; создание классов с точечными и линейными объектами; проверка топологии; копирование объектов из одного слоя в другой.

Исходные файлы: Растры: bel.jpg – карта Белгородской области в формате jpg, привязанная в системе плоских прямоугольных координат UTM (Universal Transverse Mercator projection), созданная при выполнении лабораторной работы № 4.

Путь к файлам: D/ArcGis_lab/work4.

Порядок выполнения работы

1. Создайте Базу геоданных.

В ArcCatalog создайте персональную базу геоданных MAPS – цифровую модель карты Белгородской области, с новым набором классов пространственных объектов map_q. При создании набора классов пространственных объектов, выбирайте систему координат WGS 1984 UTM Zone 37N из группы Projected Coordinate Systems  UTM  WGS 1984 (рис. 5.1).

Для высотных отметок (следующая вкладка) оставьте неизвестную проекцию (None). На следующей вкладке оставьте все значения по умолчанию и нажмите «Готово».

В наборе классов пространственных объектов map_q создайте классы пространственных объектов:

Gran_L – административно-территориальное деление, линейный;

City – населённые пункты, точечный.
