Задания для выполнения лабораторной работы

1 Часть задания.

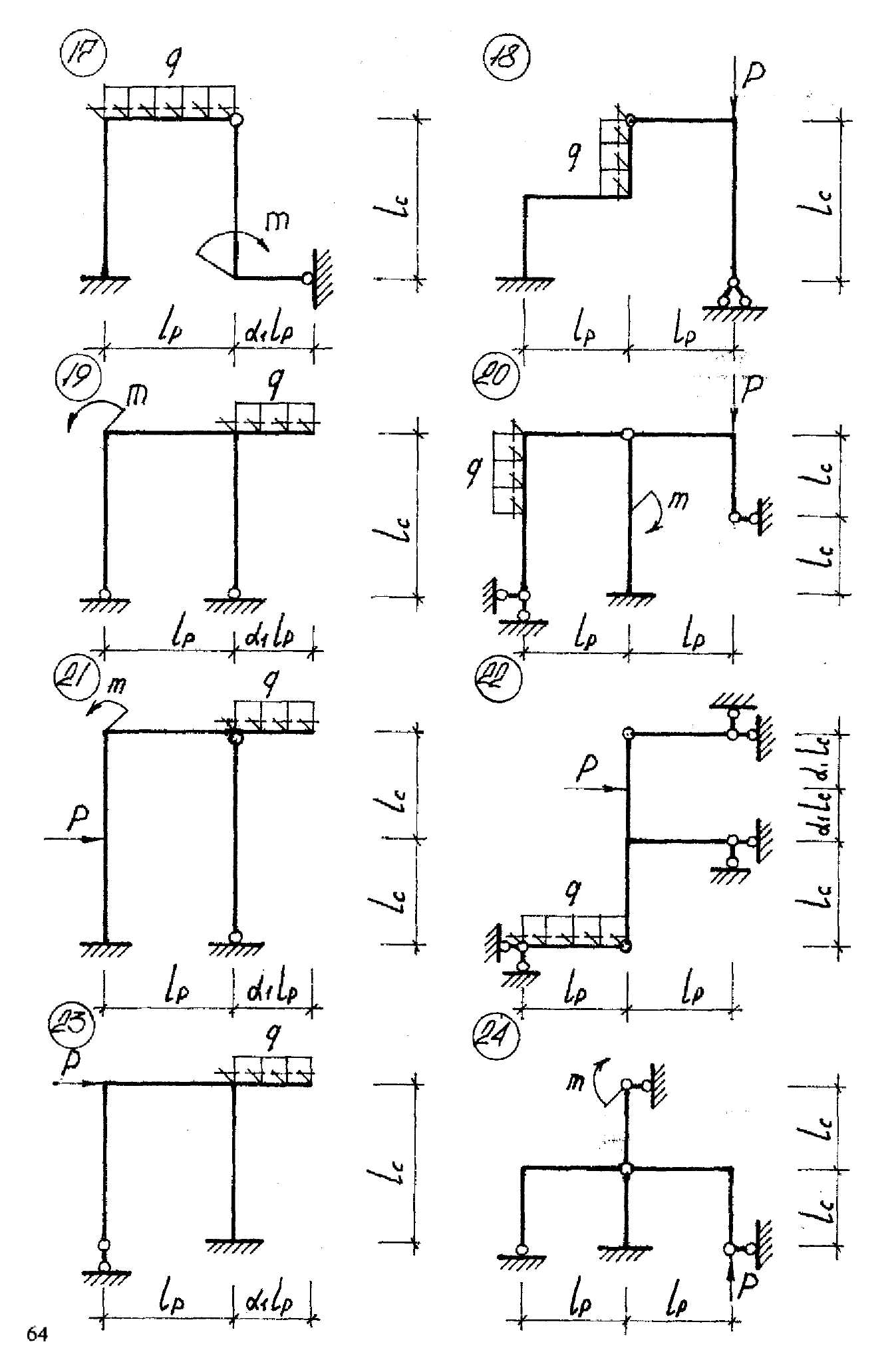

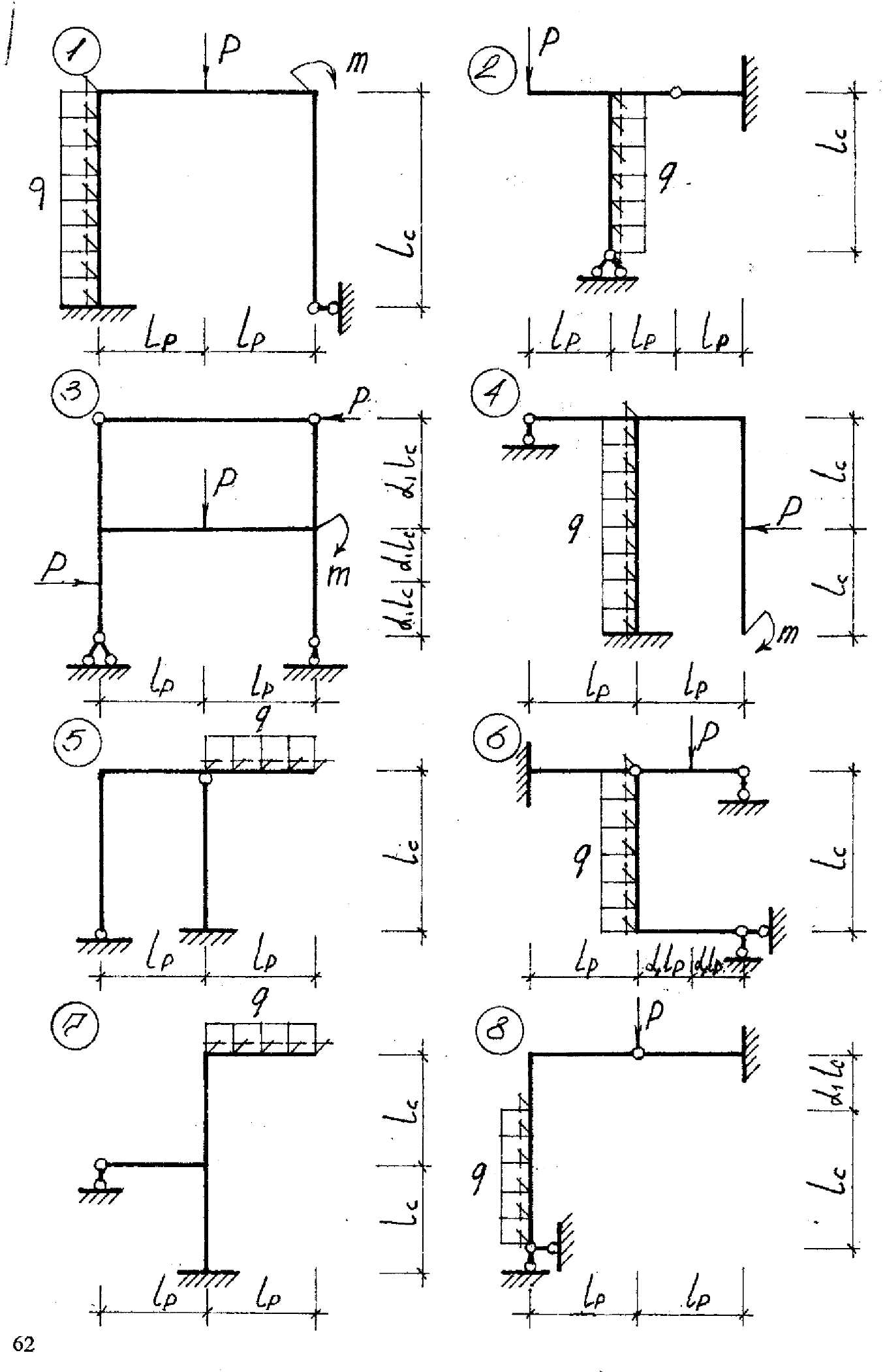

Варианты заданий необходимо выбирать согласно своему варианту из Сборника расчетно-графических заданий (автор Кроткова Л.В., стр.62…66).

2 Часть задания (вариантный анализ, только для студентов дневного обучения).

Выполнить вариантный анализ изменения максимального внутреннего силового фактора (изгибающий момент, поперечное и продольное усилие) в выбранном Вами элементе при следующих параметрах.

A₁ – количество гласных букв в фамилии;

A₂ – количество согласных букв в фамилии.

A1	Внутренний силовой фактор	A2	Изменяемый параметр
1 или 2	изгибающий момент	1 или 2	величина ℓс
3 или 4	поперечное усилие	3 или 4	величина ℓр
5 или 6	продольное усилие	5 или 6	величина одной нагрузки

Анализ необходимо произвести для 5 различных

Для изменения схемы необходимо перейти в режим «Исходные данные \ Расчетная схема» через «Экран управления проектом».

Для изменения координат узлов можно воспользоваться функцией перенос узлов (изучить самостоятельно!):

Изменение нагрузки выполнить в соответствии с пп.16…19. Для перехода к загружению необходимо выбрать это загружение:

Обратите внимание на состояние фильтров отображения (п.8)!

Требования к отчету по лабораторной работе

Отчет должен быть оформлен на бумажном носителе и содержать:

1. Титульный лист;

2. Расчетную схему (отрисованную вручную!);

3. Расчетную схему (распечатка);

4. Эпюры M, Q, N (распечатка).

По вариантному анализу:

5. Таблица и график исследуемого фактора. Количество вариантов – не менее 4! Обязательно привести вывод по результатам вариантного анализа!
