2.1.1. Особенности технологической схемы энергоблока с реактором рбмк

Водографитовый реактор РБМК (рис. 1) не имеет корпуса, подверженного нейтронному потоку и ограничивающего единичную мощность, что является одим из существенных преимуществ. В то же время размеры его значительно больше, чем реакторов ВВЭР. Диаметр активной зоны РБМК-1000 равен 11,8 м, высота - 7 м. Интересно, что те же габариты и у РБМК-1500, что говорит об эффективности примененных в нем интенсификаторов теплообмена.

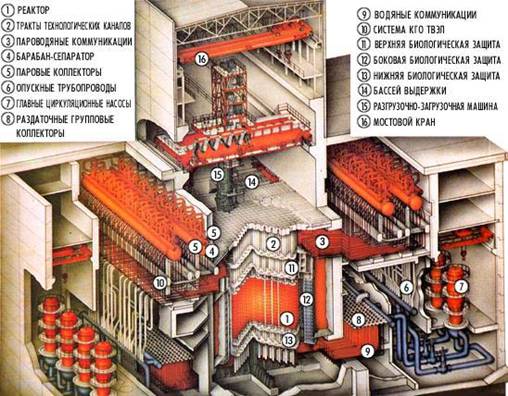

Рис. 1. Общий вид реактора РБМК-1000:

1 - опорная металлоконструкция; 2 - индивидуальные водяные трубопроводы; 3 - нижняя металлоконструкция; 4 - боковая биологическая защита; 5 - графитовая кладка; 6 - барабан-сепаратор; 7 - индивидуальные пароводяные трубопроводы; 8 - верхняя металлоконструкция;9 - разгрузочно-загрузочная машина; I0 - верхнее центральное перекрытие; 11 - верхнее боковое перекрытие; 12 - система контроля герметичности оболочек твэлов; 13 - главный циркуляционный насос; 14 - всасывающий коллектор; 15 - напорный коллектор.

В реакторной установке организованы два самостоятельных контура циркуляции теплоносителя: половина технологических каналов - пароводяные коммуникации - два барабана-сепаратора, четыре главных циркуляционных насоса, нижние водяные коммуникации, технологические каналы. Из каждой пары барабанов-сепараторов пар по четырем паропроводам направляется к одной турбине.

Тепловая схема энергоблоков отечественного производства включает одну паропроизводительную установку и две паротурбинных установки (К-500-6,4/50 для РБМК-1000 или К-750-6,4/50 дляРБМК-1500).

Схема установки с водографитовым реактором усложнена разветвленными коммуникациями контура циркуляции рабочего тела: каждый технологический канал (их общее число – 1661) требует отдельного подвода воды и отвода пароводяной смеси в барабаны-сепараторы пара. В то же время при разрывах контура ограничиваются масштабы утечек теплоносителя вследствие небольшого диаметра труб.

На рис.2 представлена принципиальная схема энергоблока с реактором РБМК-1000. Контур МПЦ состоит из двух параллельных петель, оборудование которых расположено симметрично относительно вертикальной осевой плоскости реактора. Каждая петля КМПЦосуществляет охлаждение половины топливных каналов реактора. Связь между петлями по воде отсутствует. В каждой петле имеется по 2 барабана-сепаратора (БС), предназначенных для разделения пароводяной смеси на сухой насыщенный пар и воду.

Рис.2. Принципиальная схема энергоблока с реактором РБМК-1000:

1 – реактор; 2 – топливный канал; 3 – трубопроводы ВК; 4 – трубопроводы ПВК; 5 – БС; 6 – опускная труба; 7 – всасывающий коллектор ГЦН; 8 – ГЦН; 9 – байпас коллекторов ГЦН; 10 – напорный коллектор ГЦН; 11 – фильтр пластинчатый РГК; 12 – вставка ограничительная; 13 – раздаточный групповой коллектор (РГК); 14 – запорно-регулирующий клапан; 15 – смеситель; 16 – питательный узел; 17 – фильтр механический; 18 – ГПК;  19 – БРУ-К; 20 – СРК турбины; 21 – турбогенератор; 22 – конденсатор; 23 – конденсатный насос; 24 – конденсатоочистка; 25 – подогреватель; 26 – деаэратор; 27 – АПЭН; 28 – ПЭН; 29 – регенератор продувки; 30 – насос расхолаживания; 31 – доохладитель продувки; 32 – байпасная очистка; 33 – конденсационное устройство СЛА; 34 – бак чистого конденсата
