ФГОУ СПО “Жуковский авиационный техникум

имени В.А Казакова”

Специальность “Вычислительные машины,

комплексы и сети”

Предмет Техническое обслуживание

Сборка

персонального компьютера

Выполнил студент гр. ЭВМ-94

___________Борминцев Р.В

Проверил преподаватель

____________Первиченков В.В

г.Жуковский 2012 год

Назначение персонального компьютера:

Графическая станция – это компьютер, предназначенный для работы с профессиональной графикой, 3D-приложениями и другими видами специализированного программного обеспечения. Основными критериями, при выборе графической станции является ее производительность, высокая надежность, качественный рендеринг и тестирование в профессиональном ПО.

Данный компьютер относится к категории графических станций начального уровня, рекомендуемая для работы с 2D графикой AutoCAD и простыми 3D моделями.

Игровым компьютером - Мощный компьютер, предназначен для максимально качественной работы компьютерных игр.

Компьютер предназначен для обработки \ редактирования видео файлов.

Перечень комплектующих:

Процессор: CPU AMD ATHLON X2 4450e/B (ADH4450/B) 2.3 ГГц/ 1Мб/ 2000МГц Socket AM2

Материнская плата: ASRock N68C-S UCC(RTL) SocketAM2 <GeForce 7025> PCI-E+SVGA+LAN SATA RAID MicroATX 2DDR-II+2DDR-III

Кулер Arctic Cooling Freezer 7 Pro rev.2 Cooler (775/1155/1366/754-AM2/AM3/FM1, 900-2500об/мин, 27Дб, Cu+Al+тепл.трубки)

ВидеоКарта: NVIDIA GeForce 7600 GS 256MB PCI-E

Модуль памяти 2ГБ DDR2 SDRAM Kingston "ValueRAM" KVR800D2N6/2G (PC6400, 800МГц, CL6)

Звуковая карта CREATIVE X-Fi Xtreme Audio

Сетевая карта D-Link DGE-530T

DVD ROM:AOpen DVD1648 Chameleon IDE (RTL)

Жесткий диск 320 Gb Western Digital WD3200AAKS Caviar Blue, SATA II <7200rpm, 16Mb>

Блок питания Antec <VP-450P> 450W ATX (24+2x4+6пин)

Корпус Bigitower BitFenix <BFC-CLS-500-KKWR1-RP> Colossus Window Black E-ATX без БП с окном

Клавиатура: Genius KB-06XE

Мышь: Logitech M100

Процессор:

CPU AMD ATHLON X2 4450e/B (ADH4450/B) 2.3 ГГц/ 1Мб/ 2000МГц Socket AM2

Производитель: AMD

Модель: ATHLON X2 4450e

Описание: Процессор с пониженным энергопотреблением.

Ключевые особенности: Наборы инструкций: 3Dnow, enhanced 3Dnow, SSE, SSE2, SSE3, 57 команд MMX, EVP (Enhanced Virus Protection или Execute Disable Bit), AMD Virtualization Technology

Частота шины CPU: 2000 МГц

Рассеиваемая мощность:45 Вт

Критическая температура:78°C

Технология: 0.065 мкм

Гнездо процессора: Socket AM2

Кэш L1128 Кб x2

Кэш L2 512 Кб x2, работает на частоте процессора

Поддержка 64 бит: Да

Ядро: Brisbane

Количество ядер: 2

Тип поддерживаемой памяти: DDR2 PC-4200 (DDR533), PC-5300 (DDR667), PC-6400 (DDR800), ECC не поддерживается, двухканальный контроллер

Официально поддерживаемые стандарты памяти: PC2-4200 (DDR2 533 МГц), PC2-5300 (DDR2 667 МГц), PC2-6400 (DDR2 800 МГц)

 Max объем оперативной памяти :16 Гб.

Напряжение питания: 1.15 ~ 1.25 В

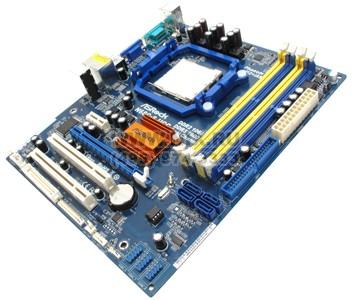

Материнская плата:

ASRock N68C-S UCC(RTL) SocketAM2 <GeForce 7025> PCI-E+SVGA+LAN SATA RAID MicroATX 2DDR-II+2DDR-III

Производитель: ASRock

Модель: N68C-S UCC

Чипсет мат. Платы: nVidia GeForce 7025/nForce 630a (MCP68PS)

Гнездо процессора:Socket AM3, Socket AM2 plus, Socket AM2

Поддержка типов процессоров:Sempron, Athlon 64, Athlon 64 FX, Athlon 64 X2, Phenom, Phenom II (Thuban, Deneb, Heka, Callisto, Propus, Rana, Regor, Sargas, Agena, Toliman, Kuma, Brisbane, Lima, Manila, Orleans, Sparta, Windsor

Энергопотребление процессора:До 95 Вт

Частота шины: 2000 МГц

Видео M/B: GeForce 7025; поддержка Shader Model 3.0; RAMDAC 300 МГц; в качестве видеопамяти используется до 256 Мб оперативной памяти

Максимальное разрешение 2D/3D: 1920x1440@75 Гц

Количество разъемов DDR2: 2 (для активизации 2х канального режима работы памяти модули устанавливаются парами)

Количество разъемов DDR3: 2 (для активизации 2х канального режима работы памяти модули устанавливаются парами) Предупреждение: Установка DDR3 памяти возможна ТОЛЬКО при использовании Socket AM3 процессоров.

Тип поддерживаемой памяти: DDR3, DDR2.

Предупреждение: Слоты DDR2 и DDR3 нельзя использовать одновременно.

Звук:6-канальный HDA кодек VIA VT1705

Интегрированный RAID-контроллер: Встроен в чипсет, возможно построение RAID массивов уровней RAID 0, 1, 10, 5, JBOD из Serial ATA устройств.

Разъем для подключения FDD: Есть

BIOS :AMI BIOS, 8 Мбит

Сеть:10/100 Мбит/сек. Интегрированный в чипсет контроллер + интерфейс физического уровня Realtek RTL8201EL 10/100 Мбит/сек

Количество разъемов PCI:2

Количество разъемов PCI Express: 1 слот 1x, 1 слот 16x

Serial ATA-II:4 канала с возможностью подключения 4х устройств.

Поддержка UDMA/133:1 канал с возможностью подключения 2x устройств. Клавиатура/мышь: PS/2

Порты:1x PS/2 клавиатура, 1x PS/2 мышь, 4x USB 2.0, 1x COM, 1x RJ-45 LAN, 1x VGA монитор, Line-out, Line-in, Mic-in

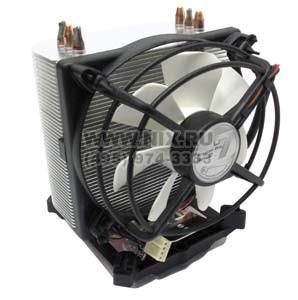

Кулер

Arctic Cooling Freezer 7 Pro rev.2 Cooler (775/1155/1366/754-AM2/AM3/FM1, 900-2500об/мин, 27Дб, Cu+Al+тепл.трубки)

Производитель: Arctic

Модель: Freezer 7 Pro rev.2

Тип: Для процессора

Защита от шума: Вентилятор прикреплен к рамке с помощью виброгасящего резинового подвеса.

Скорость вращения: 900 ~ 2500 об/мин ± 10%

Тепловой интерфейс: Термопаста нанесена на основание кулера

Тип подшипников: Гидродинамический подшипник

Рассеиваемая мощность: 130 Вт

Управление скоростью вращения: PWM (широтно-импульсная модуляция)

Воздушный поток: 45 CFM

Материал радиатора: Тепловые трубки, алюминий, медное основание

Технология прямого контакта: Нет

Форма тепловых трубок: U-типа

Размеры вентилятора:92 x 92 x 30 мм
