Содержание работы
Данные для эпюра представлены на рисунке 3
Задача. Построить натуральный вид сечения плоскостью данного тела и полную развертку поверхности усеченной части его.
Методические указания
Рекомендуется считать секущие плоскости непрозрачными.
Развертка поверхности усеченной части, т.е. части, находящейся за секущей плоскостью, должна состоять из развертки боковой поверхности, к которой пристраиваются натуральные величины сечения и основания тела. Эпюр выполняется на листе формата А2 или двух листах формата А4 (рис.4).
Рисунок 3 — Индивидуальные задания к эпюру 3

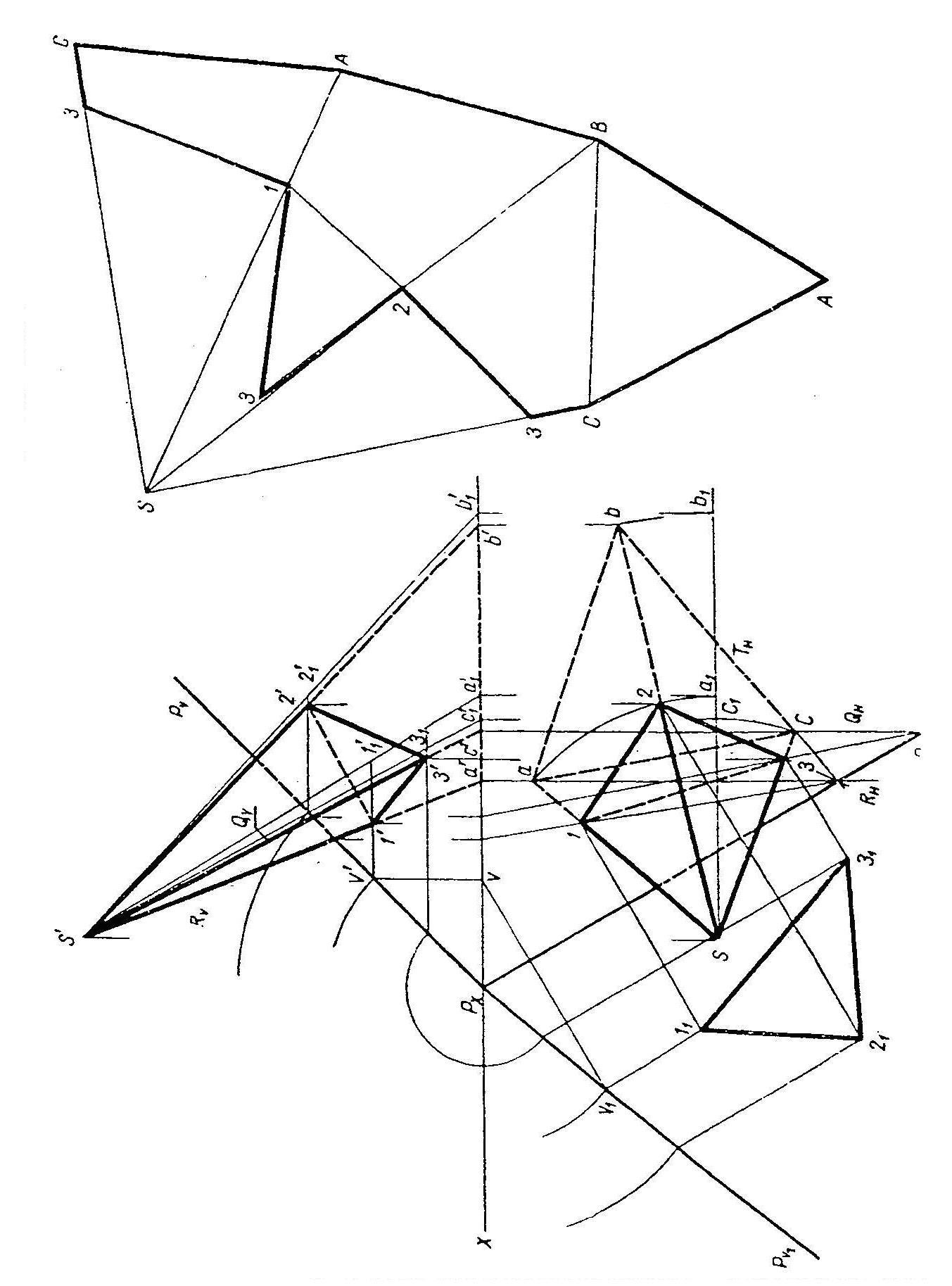

Рисунок 4 — Образец эпюра 3
ЭПЮР 4
Цель: закрепление знаний по построению линий взаимного пересечения поверхностей тел.
Содержание работы
Данные для выполнения эпюра представлены в табл.4, нанести размеры.
Задача. Построить линию пересечения поверхностей двух тел:
1) способом секущих плоскостей;
2) способом сфер.
Методические указания
Для нахождения линии пересечения двух поверхностей необходимо выбрать наиболее рациональный способ решения.
Эпюр выполняется на формате А4 (рис.6) — образец на рис.6.
Задания направлены на закрепление студентами теоретического материала, относящегося к построению изображений большинства технических форм.

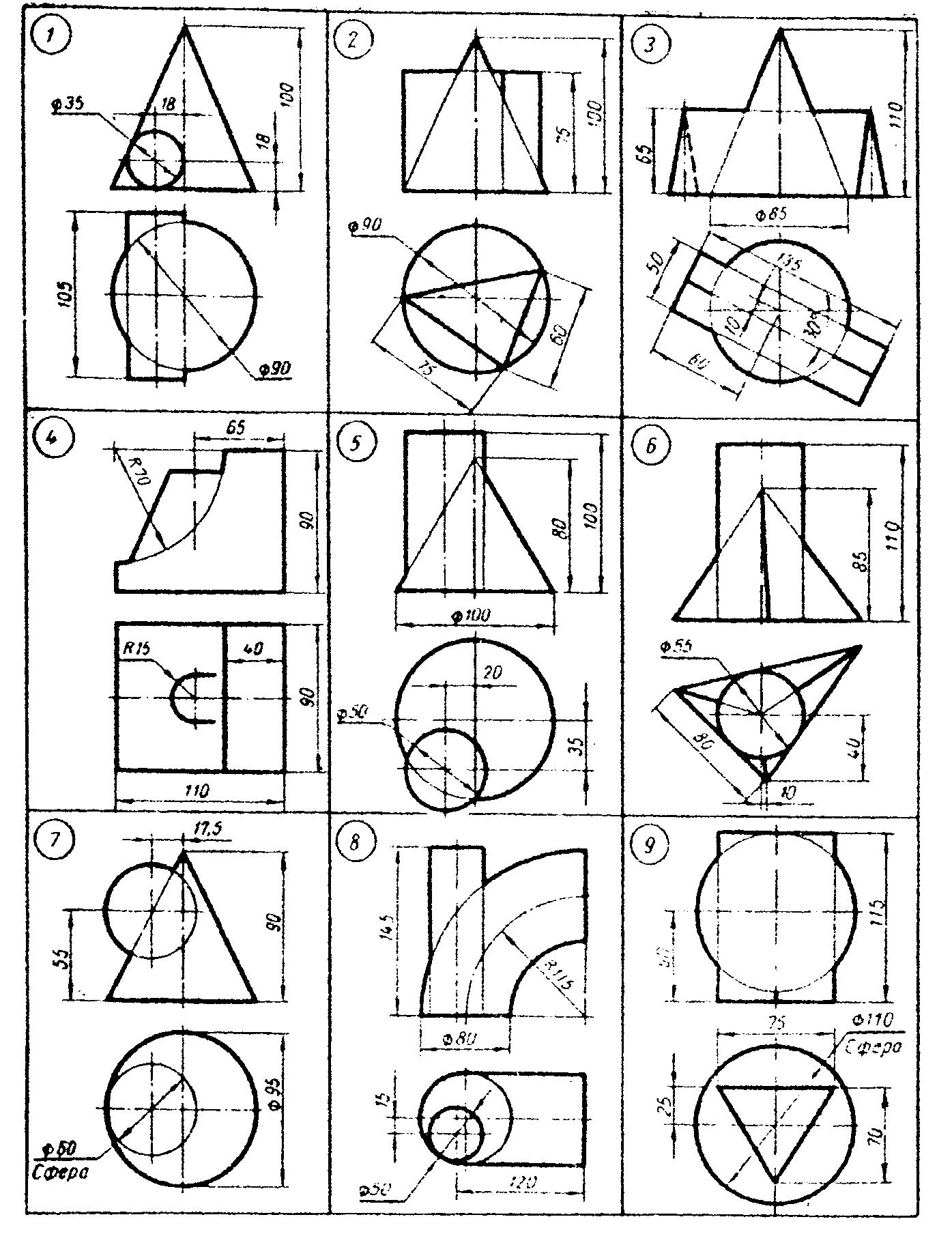

Таблица 4 — Индивидуальные задания к эпюру 4

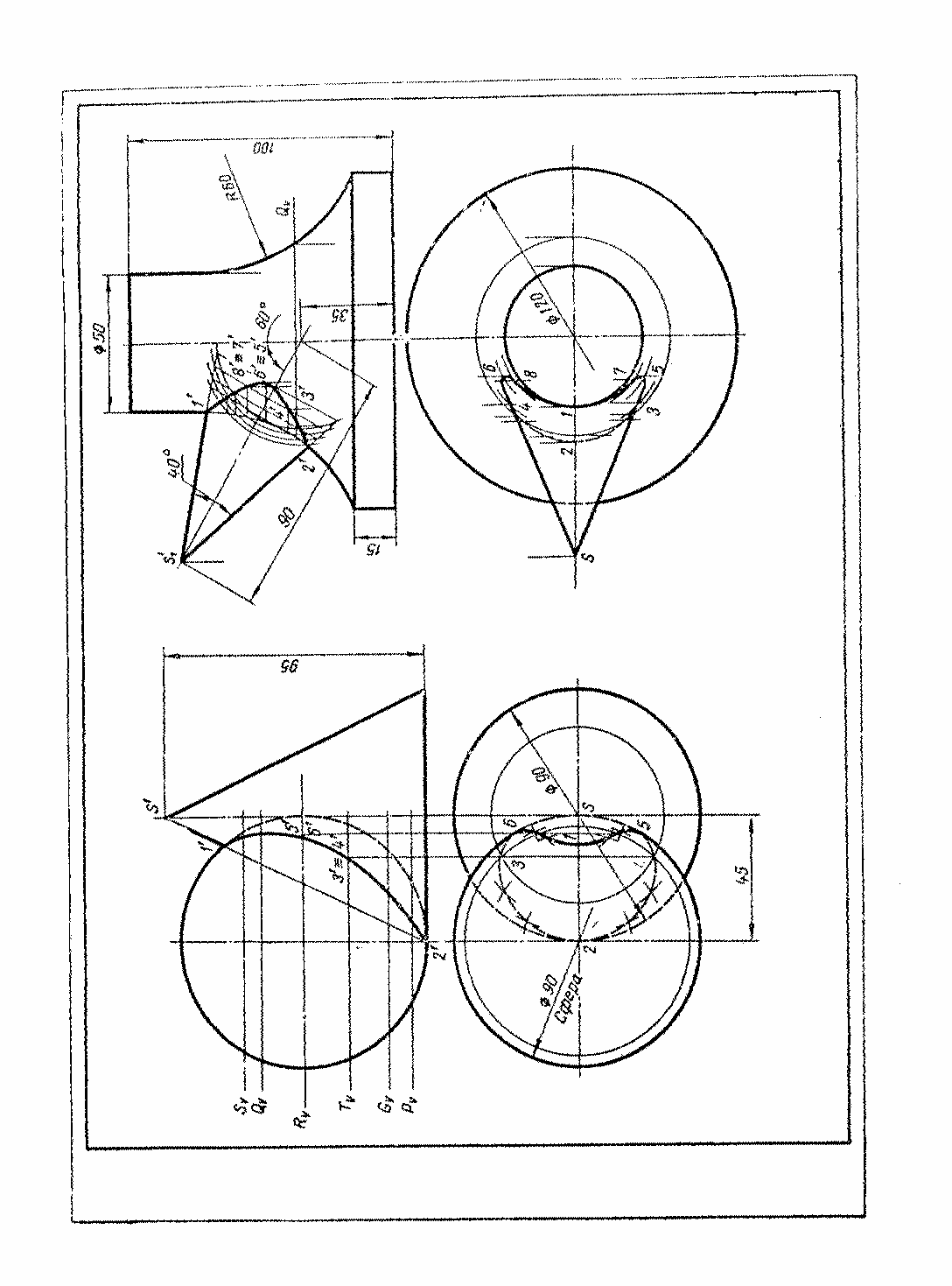

Рисунок 4 — Образец эпюр 4

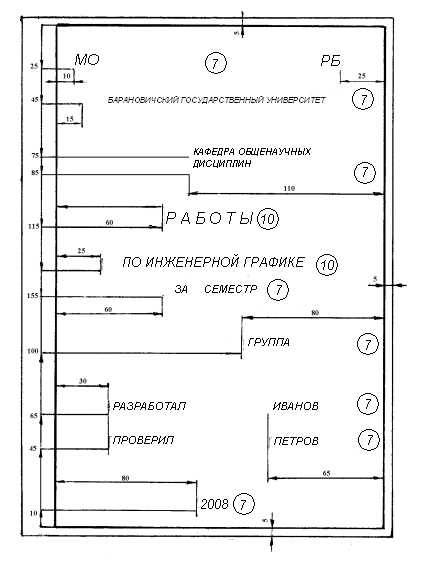

Рисунок 5 — Образец оформления титульного листа

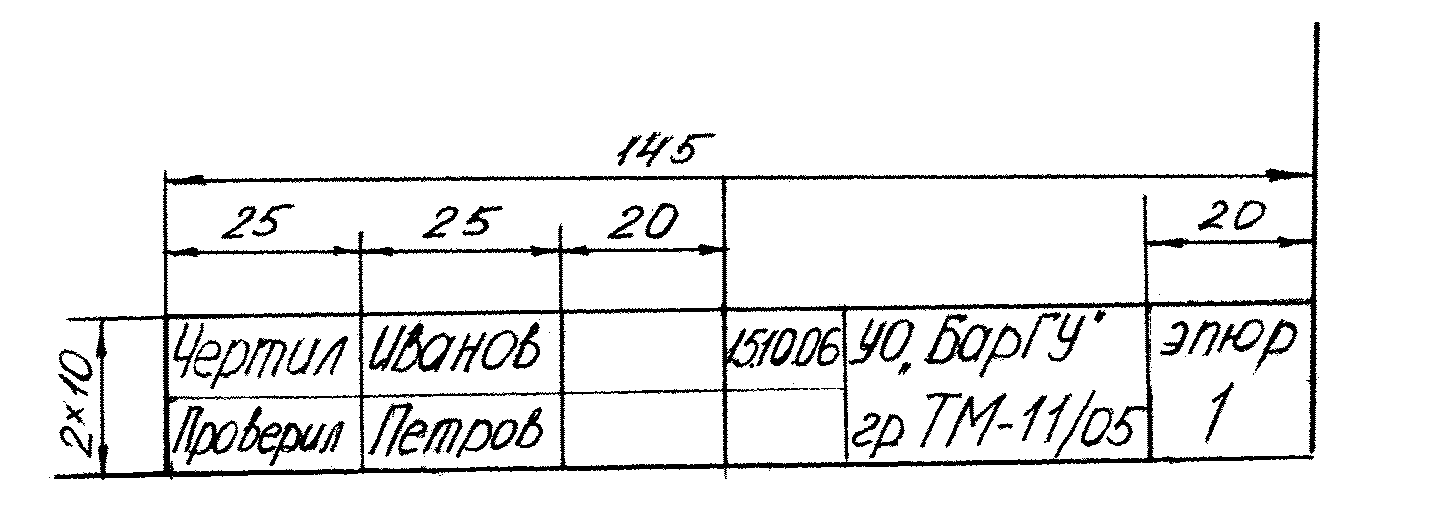

Рисунок 6 — Образец оформления основной надписи
ЛИТЕРАТУРА
1. Арустамов, Х. А. Сборник задач по начертательной геометрии / Х. А. Арустамов. — М.: Машиностроение, 1972.
2. Гордон, В. О. Курс начертательной геометрии / В. О. Гордон, М. А. Семенцов-Огиевский. — М. : Наука, 1988.
3. Гордон, В. О. Сборник задач по курсу начертательной геометрии / В. О. Годон, Ю. Б. Иванов, Т. Е. Солнцева. — М. : Наука, 1973.
4. Фролов, С. А. Начертательная геометрия / С. А. Фролов. — М. : Машиностроение, 1983.
