6.2Аэродинамический расчет системы аспирации в2 по методу динамических давлений

Аэродинамический расчет воздуховодов по методу динамических давлений производится с по следующей формуле

, Па

где пр – приведенный коэффициент трения, равный

,

где – коэффициент сопротивления трения;

d – диаметр воздуховода, мм;

l – длина расчетного участка воздуховода, м.

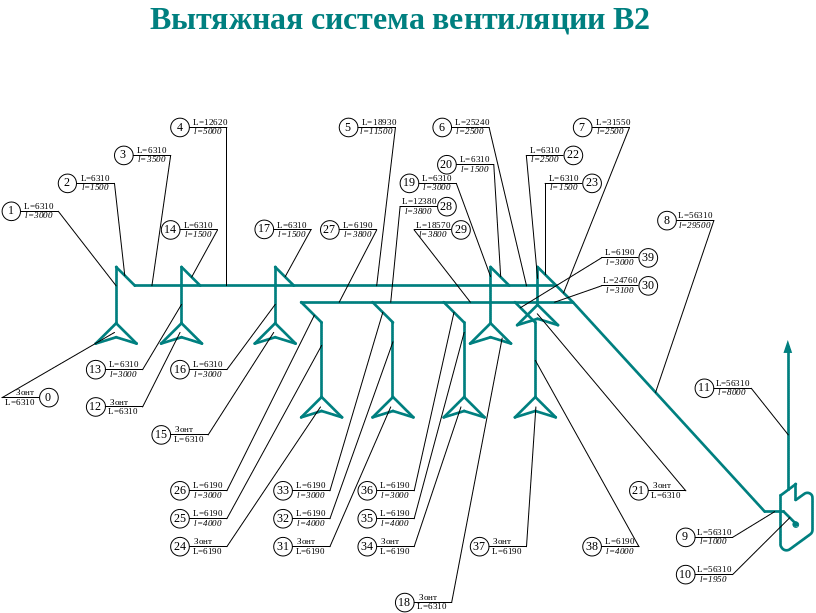

Аксонометрическая схема систем аспирации В2 на рисунке 2.

№ участка

Расход воздуха L, м3/ч

Размеры сечения, мм

Длина участка

Площадь поперечного сечения, F, м2

Удельные потери на трение, R, Па/м

Коэф. учета шерохо-ватости, bш

Скорость воздуха, м/с

Потери давления на трение, Rlbш

Динамическое давление, Рд, Па

Суммарный коэффи-циент местных сопротивлений, 

Потери давления, Па

Диаметр, dэv

Линейные размеры

В местных сопротив-лениях, Z

На участке, Rlbш+Z

На участке, (Rlbш+Z)

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

Расчет основного направления 0-1-2-3-4-5-6-7-8-9-10-11-12

0

6310



Зонт









1,5



1,35

0,2

0,27

0,27

0,27

1

6310

1120





3,0

0,985

0,03

1

1,78

0,09

1,90

0

0,00

0,09

0,36

2

6310

1120





1,5

0,985

0,03

1

1,78

0,05

1,90

0,21

0,40

0,44

0,80

3

6310

1120





3,5

0,985

0,03

1

1,78

0,11

1,90

0,21

0,40

0,50

1,31

4

12620

1250





5,0

1,230

0,06

1

2,85

0,30

4,87

24,25

118,19

118,49

119,79

5

18930

1250





11,5

1,230

0,12

1

4,28

1,38

10,97

2,4

26,32

27,70

147,49

6

25240

1250





2,5

1,230

0,23

1

5,70

0,58

19,49

4,5

87,73

88,30

235,79

7

31550

1250





2,5

1,230

0,33

1

7,13

0,83

30,46

5,5

167,53

168,36

404,15

8

56310

1400





29,5

1,540

0,55

1

10,16

16,23

61,90

2,1

122,99

146,21

550,36

9

56310

1400





1,0

1,540

0,55

1

10,16

0,55

61,90

0,21

13,00

13,55

563,91

10

56310

1400





2,0

1,540

0,55

1

10,16

1,07

61,90

0,71

43,95

45,02

608,93

11

56310

1400





8,0

1,540

0,55

2,14

10,16

9,42

61,90

0,45

27,85

37,27

646,20

Аэродинамический расчет систем вентиляции П1 и В2 представлен в виде таблицы 14.

Аэродинамический расчет систем П1 и В2

В таблице 15 представлен перечень коэффициентов местных сопротивлений систем П1 и В2.

Коэффициенты местных сопротивлений систем П1 и В2

№ системы вентиляции

№ участка сети

Наименование местного сопротивления

Литературный источник

Значение КМС

Количество КМС на участке

Сумма КМС

П1

0

УДВ-1

[2]

2,1

1

2,1

Сумма КМС на участке:

2,1

1

Отвод на 90о штамповочного круглого сечения

[5]

0,21

1

0,21

Сумма КМС на участке:

0,21

2

Отвод на 90о штамповочного круглого сечения

[5]

0,21

1

0,21

Сумма КМС на участке:

0,21

3

Отвод на 90о штамповочного круглого сечения

[5]

0,21

1

0,21

Сумма КМС на участке:

0,21

4

Тройник 90о на прямой проход

[5]

0

1

0

Изменение поперечного сечения

[5]

0,25

1

0,25

Сумма КМС на участке:

0,25

5

Тройник 90о на прямой проход

[5]

0,1

1

0,1

Изменение поперечного сечения

[5]

0,04

1

0,04

Сумма КМС на участке:

0,14

6

Тройник 90о на прямой проход

[5]

0,8

1

0,8

Сумма КМС на участке:

0,8

7

Тройник 90о на прямой проход

[5]

0,8

1

0,8

Сумма КМС на участке:

0,8

8

Тройник 90о на прямой проход

[5]

0,7

1

0,7

Сумма КМС на участке:

0,7

9

Тройник 90о на прямой проход

[5]

1

1

1

Сумма КМС на участке:

1

10

Тройник 90о на прямой проход

[5]

4

1

4

Сумма КМС на участке:

4

11

Отвод на 90о штамповочного круглого сечения

[5]

0,21

1

0,21

Сумма КМС на участке:

0,21

12

Отвод на 90о штамповочного круглого сечения

[5]

0,21

1

0,21

Сумма КМС на участке:

0,21

13

Тройник 90о на прямой проход

[5]

0,8

1

0,8

Сумма КМС на участке:

0,8

14

Отвод на 90о штамповочного круглого сечения

[5]

0,21

1

0,21

Сумма КМС на участке:

0,21

15

Отвод на 90о штамповочного круглого сечения

[5]

0,21

1

0,21

Сумма КМС на участке:

0,21

16

Тройник 90о на прямой проход

[5]

1

1

1

Сумма КМС на участке:

1

17

Отвод на 90о штамповочного круглого сечения

[5]

0,21

1

0,21

Сумма КМС на участке:

0,21

18

Тройник 90о на прямой проход

[5]

1

1

1

Сумма КМС на участке:

1

19

Отвод на 90о штамповочного круглого сечения

[5]

0,21

1

0,21

Сумма КМС на участке:

0,21

20

Отвод на 90о штамповочного круглого сечения

[5]

0,21

1

0,21

Сумма КМС на участке:

0,21

21

Отвод на 90о штамповочного круглого сечения

[5]

0,21

1

0,21

Сумма КМС на участке:

0,21

22

Изменение поперечного сечения

[5]

0,5

1

0,5

Сумма КМС на участке:

0,5

В2

0

Зонт

[5]

0,2

1

0,2

Сумма КМС на участке:

0,2

1

[5]

0

1

0

Сумма КМС на участке:

0

2

Отвод на 90о штамповочного круглого сечения

[5]

0,21

1

0,21

Сумма КМС на участке:

0,21

3

Отвод на 90о штамповочного круглого сечения

[5]

0,21

1

0,21

Сумма КМС на участке:

0,21

4

Тройник 90о на прямой проход

[5]

24

1

24

Изменение поперечного сечения

[5]

0,25

1

0,25

Сумма КМС на участке:

24,25

5

Тройник 90о на прямой проход

[5]

2,4

1

2,4

Сумма КМС на участке:

2,4

6

Тройник 90о на прямой проход

[5]

4,5

1

4,5

Сумма КМС на участке:

4,5

7

Тройник 90о на ответвлении

[1]

5,5

1

5,5

Сумма КМС на участке:

5,5

8

Тройник 90о на прямой проход

[5]

1,8

1

1,8

Изменение поперечного сечения

[5]

0,25

1

0,25

Сумма КМС на участке:

2,1

9

Отвод на 90о штамповочного круглого сечения

[5]

0,21

1

0,21

Сумма КМС на участке:

0,21

10

Отвод на 90о штамповочного круглого сечения

[5]

0,21

1

0,21

Изменение поперечного сечения

[5]

0,5

1

0,55

Сумма КМС на участке:

0,71

11

Изменение поперечного сечения

[5]

0,45

1

0,45

Сумма КМС на участке:

0,45
