Устройство и принцип действия современных газоанализаторов

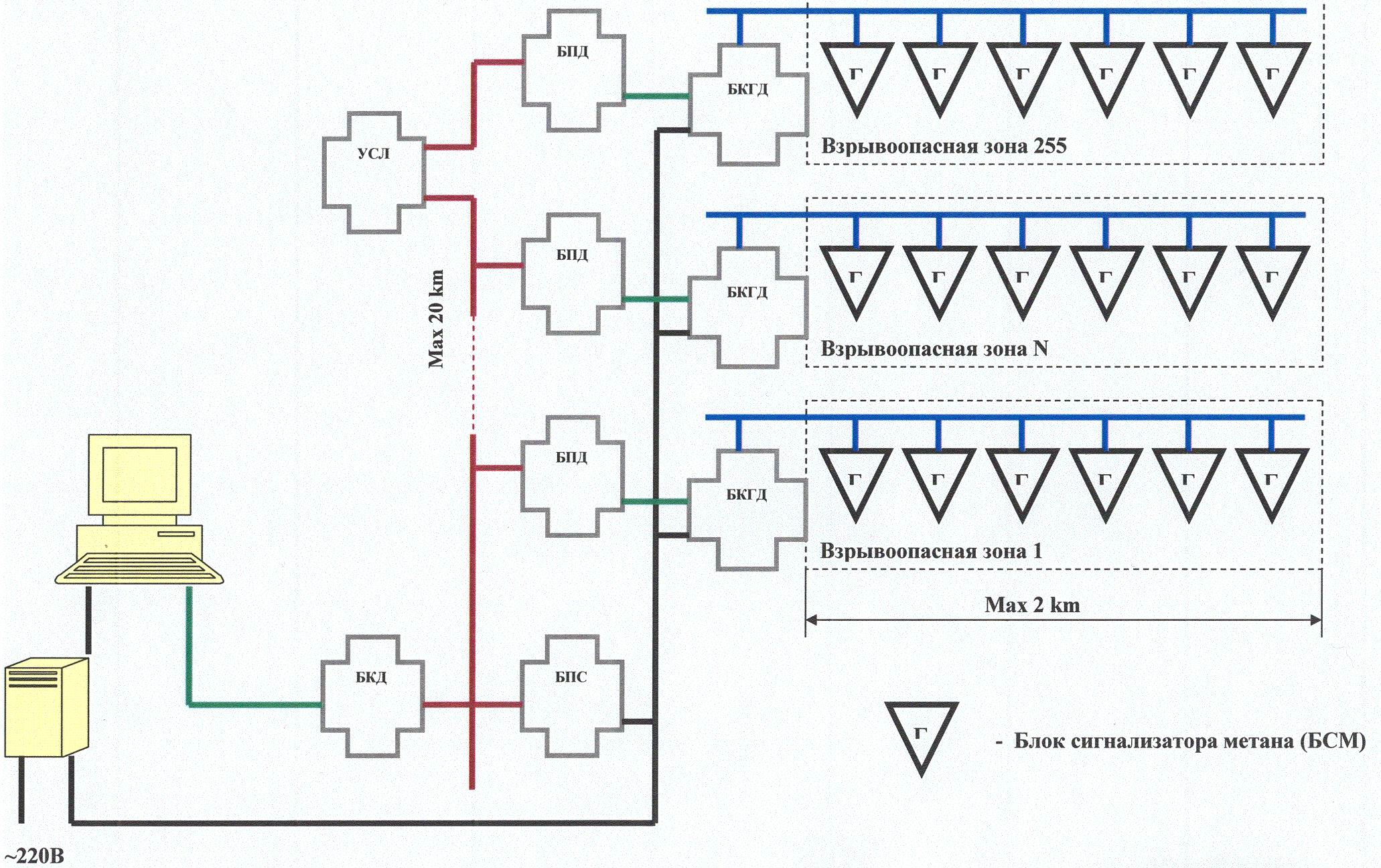

СТРУКТУРА

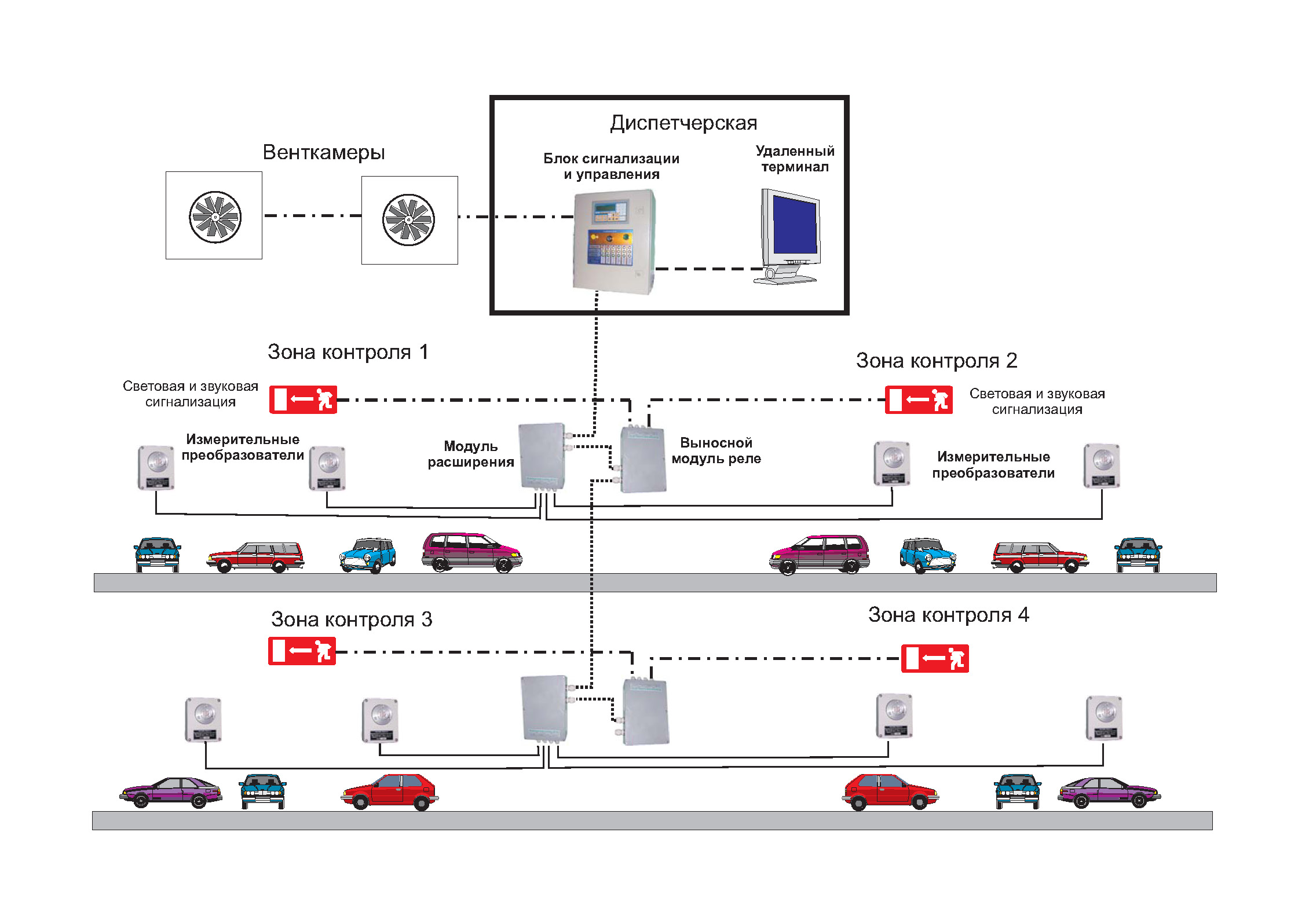

СИСТЕМЫ СИГНАЛИЗАЦИИ ЗАГАЗОВАННОСТИ
СМ-1

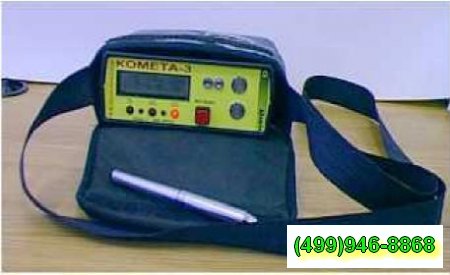

Газоанализатор-сигнализатор переносной для контроля 3 токсичных газов Комета-3 Мультигазовые переносные газоанализаторы «Комета» предназначены для одновременного селективного контроля нескольких токсичных, горючих газов и кислорода. Область применения переносных газоанализаторов «Комета»: • При проведении работ и обследовании колодцев кабельных и тепловых сетей, водопроводного и канализационного хозяйства; • При поиске течей и мест выброса соответствующих газов; • При аттестации рабочих мест по составу воздуха; • При экологическом мониторинге.

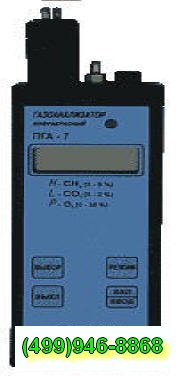

ПГА-7
Назначение газоанализатора ПГА-7 Прибор предназначен для измерения концентрации углеводородов, углекислого газа и кислорода и выдачи аварийной сигнализации при превышении предельно допустимых уровней концентраций газов. Основные сведения и технические характеристики: * Диапазон измерений детектируемых газов: метан (СН4):0-5 об. д. %(приведенная погрешность +/-5%) двуокись углерода (СО2): 0-2 об. д. %(приведенная погрешность +/-5%) кислород (О2): 0-30 об. д. %(приведенная погрешность +/-5%) * Время установления показаний по уровню 0,9 не более: 30 с * Рабочий диапазон температур (-30 ... +35) 0С * Время непрерывной работы без подзарядки аккумулятора не менее 16 ч * Габариты (не более): 215х80х32 мм * Масса (не более): 0.4 кг
Условия применения и размещения газоанализаторов.
Самостоятельная подготовка Бытовые газоанализаторы
В производственных помещениях и жилых домах часто возникает необходимость получить информацию о химическом составе воздуха. С целью качественного и количественного анализа воздуха в помещении применяются специальные приборы, называемые газоанализаторами. Эти приборы могут использоваться для проведения анализа состава воздуха в помещении, химического состава производственных воздушных смесей (например, газа в мартеновских печах, в выбросах предприятий). Отдельные модели газоанализаторов (к которым можно отнести масс-спектрометры и гелиевые течеискатели) используются в научных исследованиях, в частности в исследовании наноструктур.
Конечно, масс-спектрометрические газоанализаторы не имеют бытового применения. В быту применяются более простые устройства, которые, однако, вполне способны выполнять возлагаемые на них функции. По принципу действия бытовые газоанализаторы могут быть разделены на насколько категорий.
К первой можно отнести приборы, использующие вспомогательные химические реакции для анализа газа. Эти газоанализаторы определяют значения макропараметров системы, после протекания некоторых химических реакций (изменение объёма, давления).
Ко второй группе относятся приборы основанные на физико-химических методах анализа. Такие приборы, в свою очередь, делятся на несколько подкатегорий. К первой можно отнести электрохимические системы, использующие изменение сопротивления электролита, после поглощения им газа. Термохимические фиксируют изменение теплового эффекта реакции, при внесении в систему исследуемого газа. Также существуют системы основанные на изменении цветов реагирующих сред.
К третьей категории относятся физические анализаторы. Газоанализаторы этой группы используют изменение теплопроводности газа, при изменении его состава, изменение его оптических свойств.
Кроме разделения по принципу работы, газоанализаторы также делятся по назначению. Вначале статьи указывалось о существовании специфических научных газоанализаторов. В быту и народном хозяйстве обычно используются следующие типы газоанализаторов: анализаторы рабочей зоны (которые осуществляют контроль состава воздуха непосредственно на рабочем месте и защищают рабочего от влияния вредных факторов производства и предупреждают несчастные случаи), газоанализаторы горения (которые используются для отладки и обеспечения безопасной работы отопительных систем, доменных печей) и другие. Также газоанализирующие системы различают по конструктивному исполнению. Существуют мобильные, которые могут быть использованы как элементы экипировки, носимые, которые могут быть размещены в тех местах, в которых требуется локальный контроль за составом газа и стационарные, устанавливаемые зачастую в лабораториях.
