Электронный автоматический потенциометр

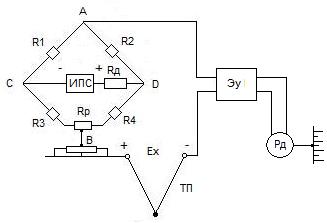

Работа потенциометров основана на компенсационном  методе измерения ЭДС. Измерительная часть состоит из четырех плечевого моста с сопротивлениями. В диагональ СД включен источник постоянного стабилизированного напряжения Ех и сопротивления Rд для получения расчётного тока в диагонали. В диагональ A B включена термопара и чувствительный гальванометр ИП (измерительный прибор). ЭДС датчика включена встречная напряжению схемы в точках A B. Принцип измерения неизвестного напряжения термопары заключается в автоматическом отвлекании такого положения ползунка на реохорде при котором в диагонали  A B и гальванометре ИП будет равна 0. При этом положение напряжения термопары равно напряжению в точках A и B и указательная стрелка прибора займёт строго определенное место относительно шкалы.

• Работает он в комплекте с термопарами стандартных градуировок, применяется для измерения температур от —200°С до 2000°С. В качестве конструкционных материалов для электродов термопары используются: железо-копель, копель-алюмель, хромель-алюмель, платина-платинородий и др. Зависимость термоэлектродвижущей силы (ТЭДС) от изменения температуры носит линейный характер.

Погрешности измерений и класс точности приборов

Класс точности — основная метрологическая характеристика прибора, определяющая допустимые по стандарту значения основных и дополнительных погрешностей, влияющих на точность измерения.

Погрешность может нормироваться, в частности, по отношению к:

• результату измерения (по относительной погрешности) в этом случае, по ГОСТ 8.401-80(взамен ГОСТ 13600-68), цифровое обозначение класса точности (в процентах) заключается в кружок.

• длине (верхнему пределу) шкалы прибора (по приведенной погрешности).

• Приведенной погрешностью измерительного прибора считают выраженное в процентах отношение наибольшей абсолютной погрешности ΔХ_наиб к верхнему пределу измерения прибора X_пр (то есть наибольшему ее значению, которое может быть измерено по шкале прибора):

•  γ =(ΔX_наиб / X_пр ) ⋅ 100%

•  По приведенной погрешности (по классу точности) приборы делятся на восемь классов: 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0. Приборы класса точности 0,05; 0,1; 0,2; 0,5 применяются для точных лабораторных измерений и называются прецизионными (от англ. precision – точность). В технике применяются приборы классов 1,0; 1,5: 2,5 и 4,0 (технические). Класс точности прибора указывается на шкале прибора. Если на шкале такого обозначения нет, то данный прибор внеклассный, то есть его приведенная погрешность превышает 4%. измеряемой величины.

Лекция 2. Приборы контроля концентрации горючих паров и газов в воздухе Автоматический аналитический контроль. Основные понятия и определения

Автоматический аналитический контроль позволяет обеспечить контроль концентрации компонента в анализируемой смеси в автоматическом режиме, то есть без участия человека, что особенно важно для производств, где обращаются горючие газы и жидкости.

Автоматический аналитический контроль обеспечивает:

1) Непрерывное определение концентрации контролируемого компонента;

2) Выдачу светозвукового сигнала при превышении концентрацией контролируемого компонента предельного значения;

3) Запись результатов измерения

Прибор, автоматически определяющий концентрацию анализируемого вещества на основе измерения его физических или физико-химических свойств называют анализатором

Полуавтоматический анализатор (индикатор) – устройство, предполагающее в своей работе наличие ручных операций по периодическому забору анализируемой смеси и в дополнительной обработке результатов анализа

Классификация газоанализаторов.

1. По принципу действия анализаторы подразделяются на:

• оптико-абсорбционные;

• термохимические;

• термокондуктометрические;

• хэмилюминисцентные;

• электрохимические

• пневматические,

• магнитные,

полупроводниковые и др

. По числу определяемых компонентов: однокомпонентные и многокомпонентные.

По агрегатному состоянию анализируемых веществ: анализаторы жидкостей, твердых веществ и газоанализаторы.
