6.4 Регулировочные характеристики

При изменении нагрузки напряжение генератора изменяется по причинам, указанным выше. Для поддержания постоянства напряжения генератора приходится изменять ток возбуждения. Зависимость тока возбуждения от тока нагрузки при постоянном напряжении и постоянной частоте вращения на­зывается регулировочной характеристикой: I_в =f(I_а) при U=const, n=const.

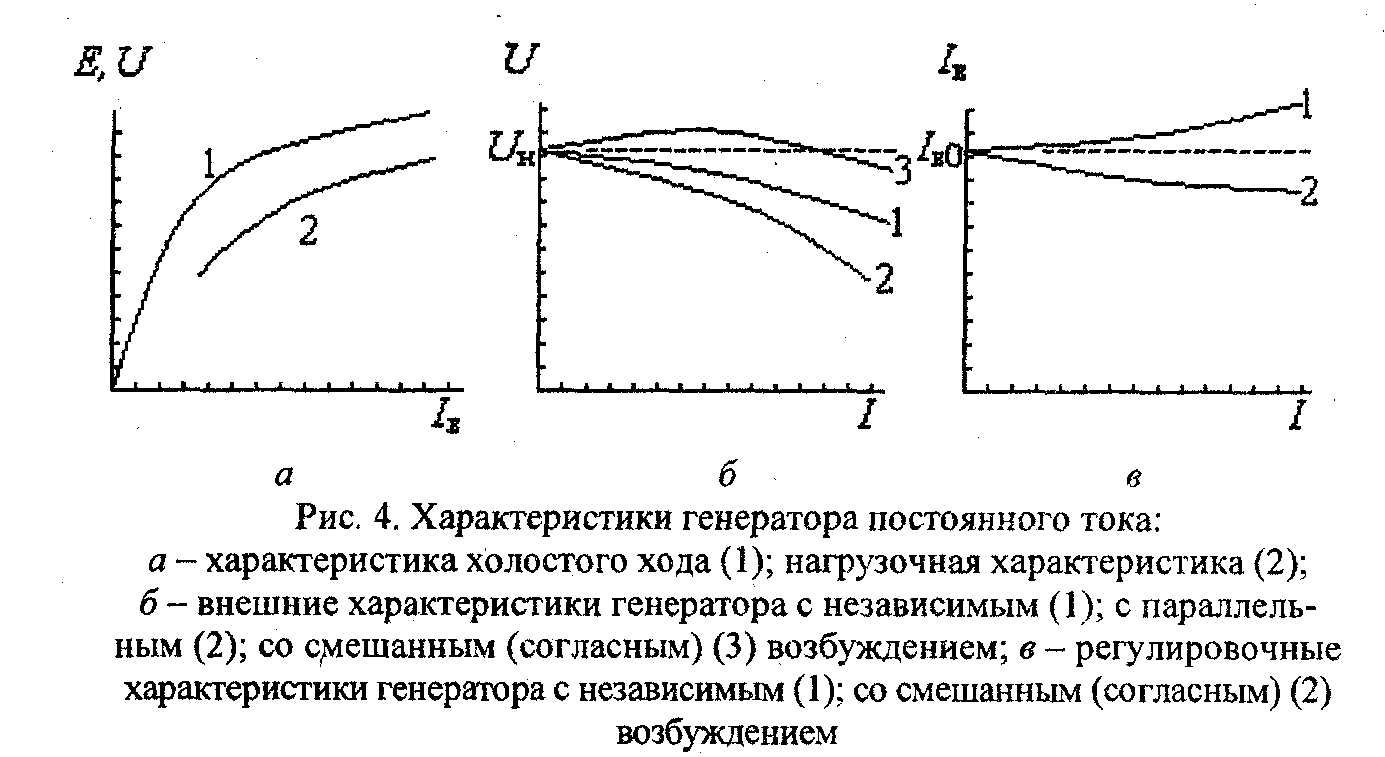

Регулировочные характеристики (см. рис. 4, в) снимаются при независимом и смешанном возбуждениях (регулировочные характеристики генераторов с независимым и параллельным возбуждением, совпадают). Необходимость регулирования тока возбуждения обусловлена теми же причинами, которые вызы­вают изменение напряжения при нагрузке.

7 Расчеты и построения

По результатам экспериментальных исследований постро­ить графики зависимостей (рис. 4):

• характеристики холостого хода и нагрузочную характери­стику в одной системе координат;

• внешние характеристики генераторов с различным возбуж­дением объединить вместе;

• регулировочные характеристики генераторов с различным возбуждением объединить вместе.

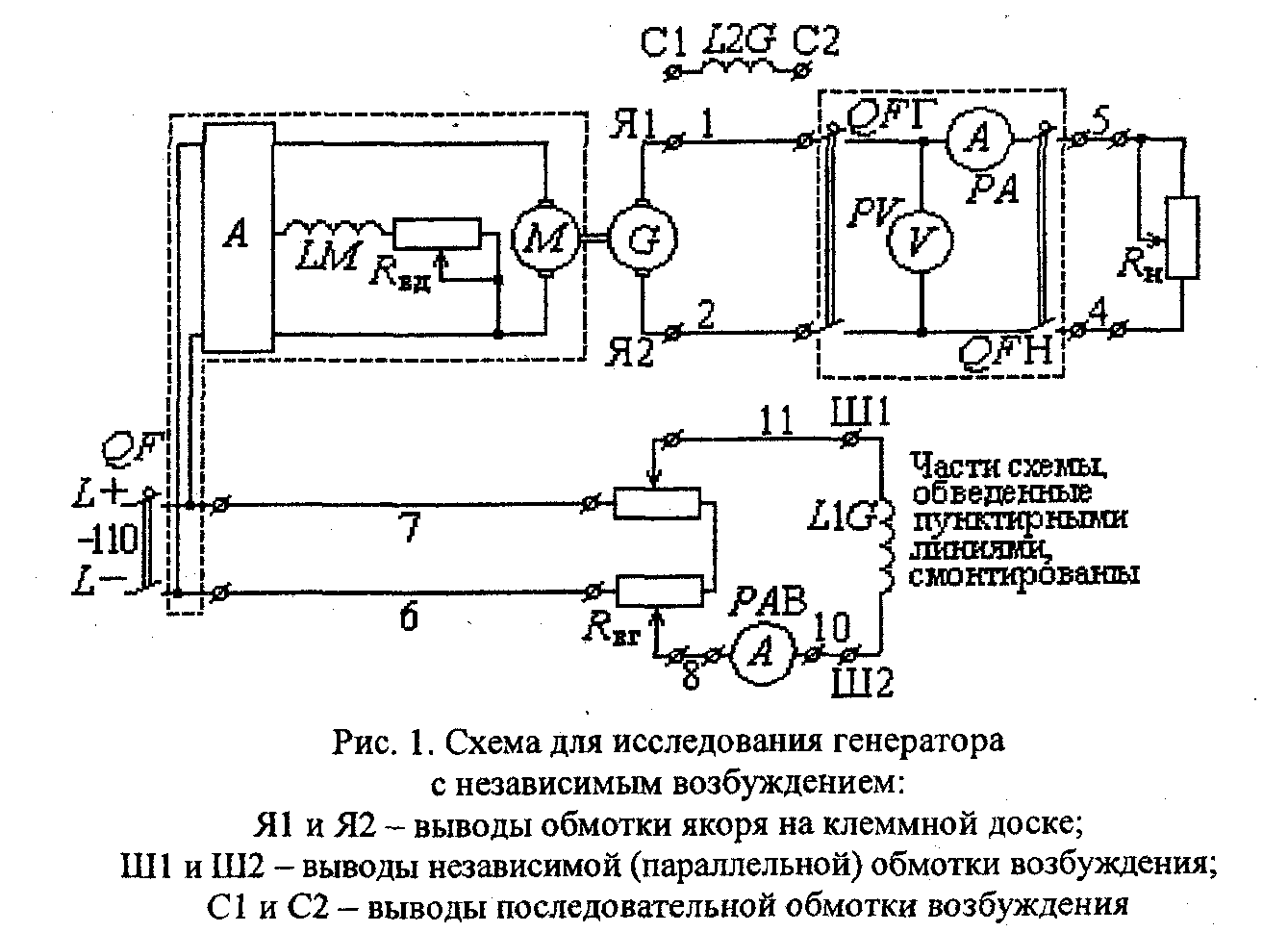

1. Собрать для исследования схему генератора постоянно­го тока с независимым возбуждением (рис. 1).

• Снять характеристику холостого хода E₀=f(I_в) при n=const;

• Снять нагрузочную характеристику U=f(I_в) при номи­нальном значении тока якоря (1_а=1_{а ном}) и n=const;

• Снять внешнюю характеристику U=f(I_a) при R_B=const и n=const, переходя от режима холостого хода к режиму номи­нальной нагрузки.

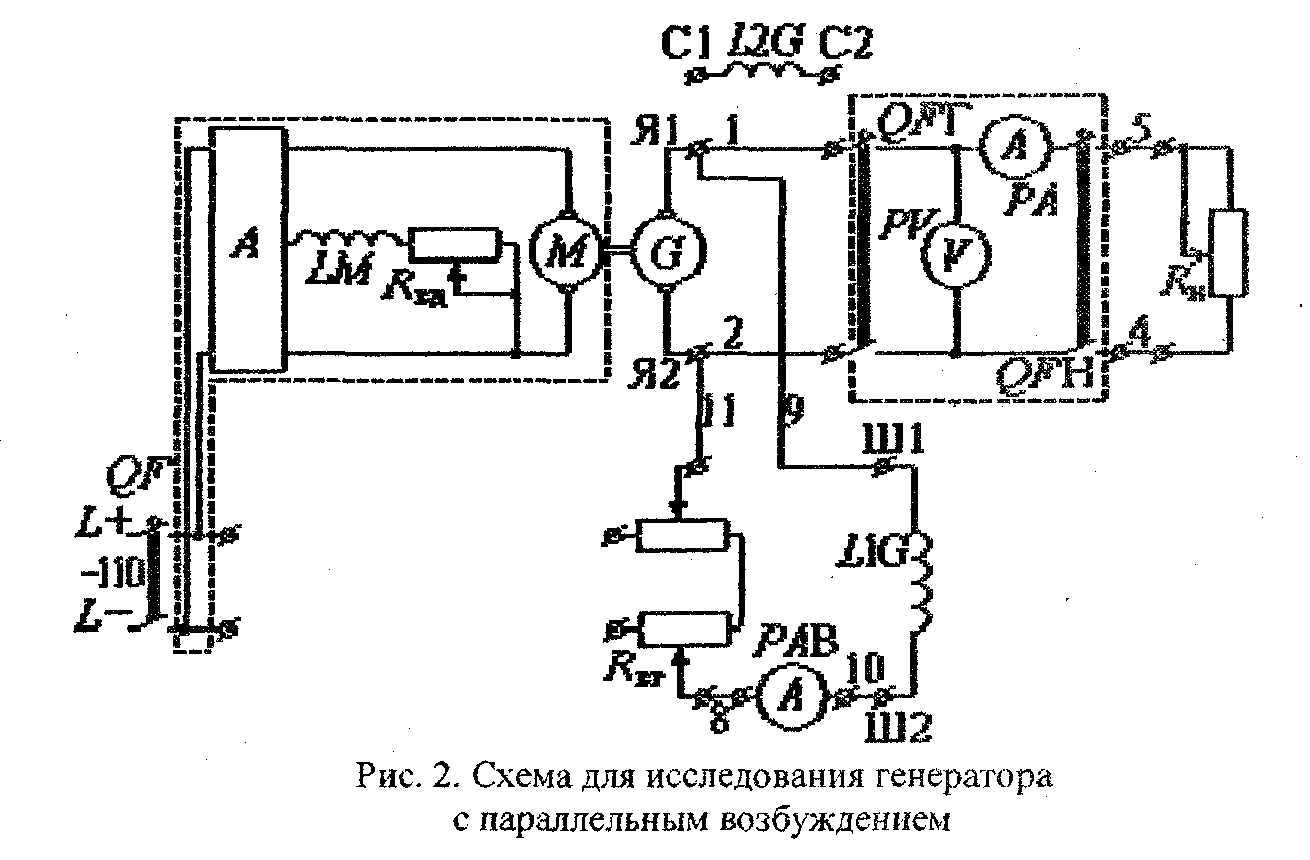

2. Собрать схему исследования генератора постоянного тока параллельного возбуждения (рис. 2).

• Снять внешнюю характеристику U=f(I_a) при R_B=const и n=const, переходя от режима холостого хода к режиму номи­нальной нагрузки.

Таблица 1

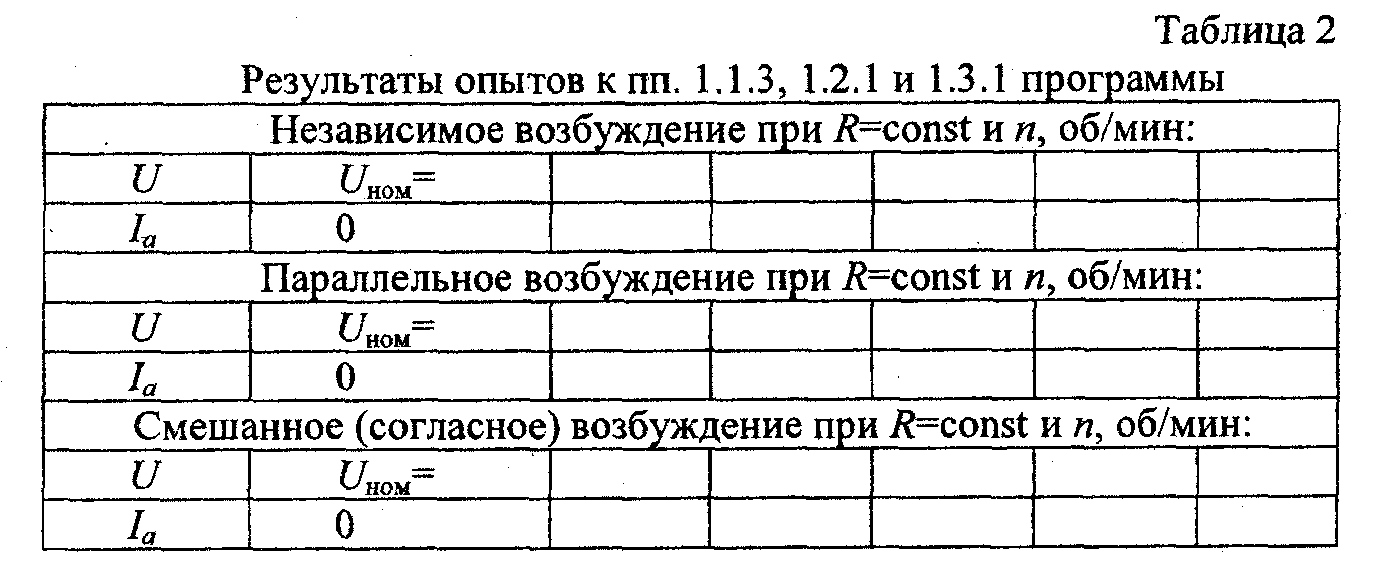

Таблица 2

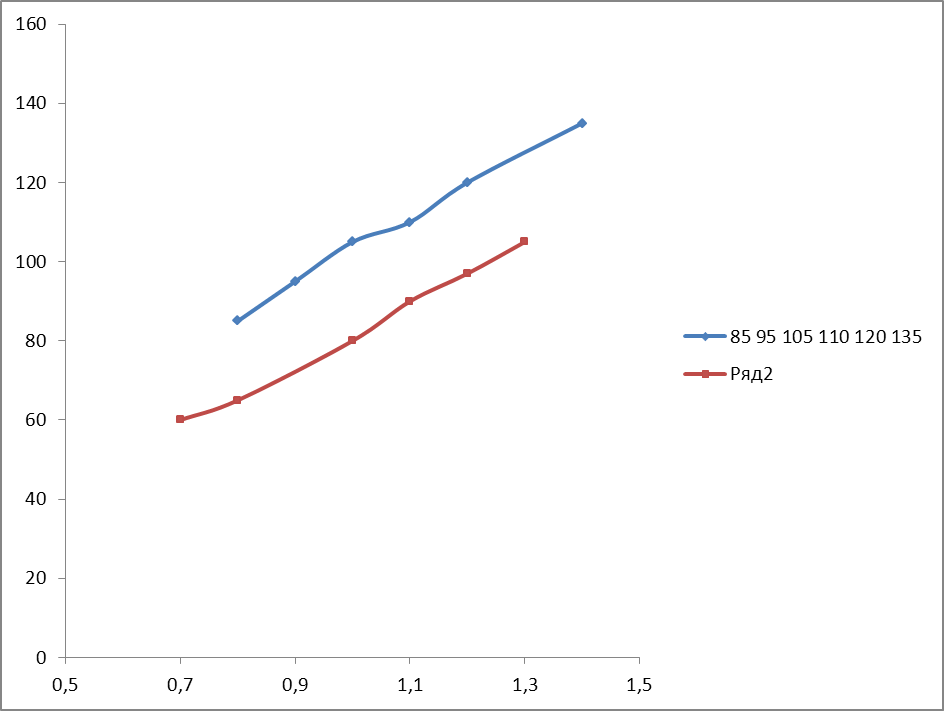

Рисунок 7 – Характеристика холостого хода ГПТ (1);

нагрузочная характеристика ГПТ (2).

Рисунок 8 – Внешние характеристики генератора с независимым (1);

параллельным (2) возбуждением.
