Федеральное государственное образовательное учреждение

Высшего профессионального образования

«ЧУВАШСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

имени Ульянова И.Н.»

Кафедра Электромеханики

и технологии электротехнического производства

ОТЧЕТ

по лабораторной работе №1:

«Исследование генератора постоянного тока»

Выполнил: студент гр. ЭТ-21-10

Шоглев Р.Г.

Преподаватель:

Пичугин Ю.П.

Чебоксары 2012

Лабораторная работа №1

«Исследование генератора постоянного тока»

Цель работы: исследование генератора постоянного тока с различными видами возбуждения, снятие и изучение различных характеристик, в частности нагрузочная и характеристика холостого хода.

Необходимые исходные сведения

1. Устройство и принцип действия

На статоре машин постоянного тока (рис. 6) имеются об­мотки возбуждения, расположенные на главных полюсах, а так­же обмотка якоря, расположенная на роторе.

В установившемся режиме полюсная система статора созда­ет неизменное по направлению магнитное поле, которое прони­зывает якорь. При вращении якоря в этом поле в его проводни­ках наводится переменная ЭДС. Специальное устройство - кол­лектор и щетки, которые можно рассматривать как механиче­ский выпрямитель, позволяет получить на выводах обмотки яко­ря практически постоянную во времени ЭДС.

2. Способы возбуждения генераторов постоянного тока

2.1 Генераторы с независимым возбуждением

Если независимая обмотка возбуждения L1G (см. рис.1) по­лучает питание от стороннего источника постоянного тока, воз­буждение называется независимым. Обычно у крупных генера­торов таким источником служит вспомогательный генератор небольшой мощности, называемый возбудителем.

В учебной лаборатории независимая обмотка возбуждения питается от внутренней сети постоянного тока.

2.2 Генераторы с параллельным возбуждением

Обмотку возбуждения L1G можно питать от выводов об­мотки якоря самого генератора (см. рис. 2). В этом случае отпа­дает надобность в дополнительном источнике постоянного тока, что является существенным преимуществом генератора с парал­лельным возбуждением. Недостатком параллельного возбужде­ния является значительное уменьшение выходного напряжения при увеличении тока нагрузки генератора.

2.3 Генераторы со смешанным возбуждением

Генераторы со смешанным возбуждением снабжаются дву­мя обмотками возбуждения: параллельной L1G и последова­тельной L2G (см. рис.З).

Применение последовательной обмотки, МДС которой про­порциональна току нагрузки, обеспечивает автоматическое уве­личение потока возбуждения с ростом нагрузки и позволяет поддерживать достаточно стабильное напряжение при измене­нии тока нагрузки в широких пределах.

3 Самовозбуждение генераторов

В генераторах с параллельным, последовательным и сме­шанным возбуждениями источником питания обмоток возбуж­дения является якорь самой машины (см. рис. 2, 3).

Рассмотрим процесс самовозбуждения генератора с парал­лельным возбуждением на холостом ходу. Магнитная система машины, будучи однажды намагниченной, сохраняет неболь­шой поток остаточного магнетизма. При вращении якоря в поле остаточного магнетизма в его обмотке возникает ЭДС Е_ост, ко­торая создает в обмотке возбуждения первоначальный ток. Этот ток усиливает магнитное поле машины, вследствие чего напря­жение на зажимах якоря и обмотке возбуждения возрастает, что приводит к увеличению тока возбуждения и т.д. Таким образом, процесс самовозбуждения есть одновременное нарастание на­пряжения на выводах обмотки якоря и тока возбуждения гене­ратора. Пренебрегая сопротивлением якоря, можно считать, что ЭДС в обмотке якоря уравновешивается ЭДС самоиндукции и падением напряжения на активном сопротивлении обмотки воз­буждения:

где e_о - мгновенное значение ЭДС в обмотке якоря; i_в - мгно­венное значение тока в обмотке возбуждения; R_B, L_B – активное сопротивление и коэффициент самоиндукции обмотки возбуж­дения.

Падение напряжения на активном сопротивлении обмотки возбуждения и_Rв = i_BR_B с ростом тока i_в растет линейно и изобра­жается (см. рис. 4) прямой ОА. Зависимость e₀=f(i_в) представля­ет собой характеристику холостого хода генератора.

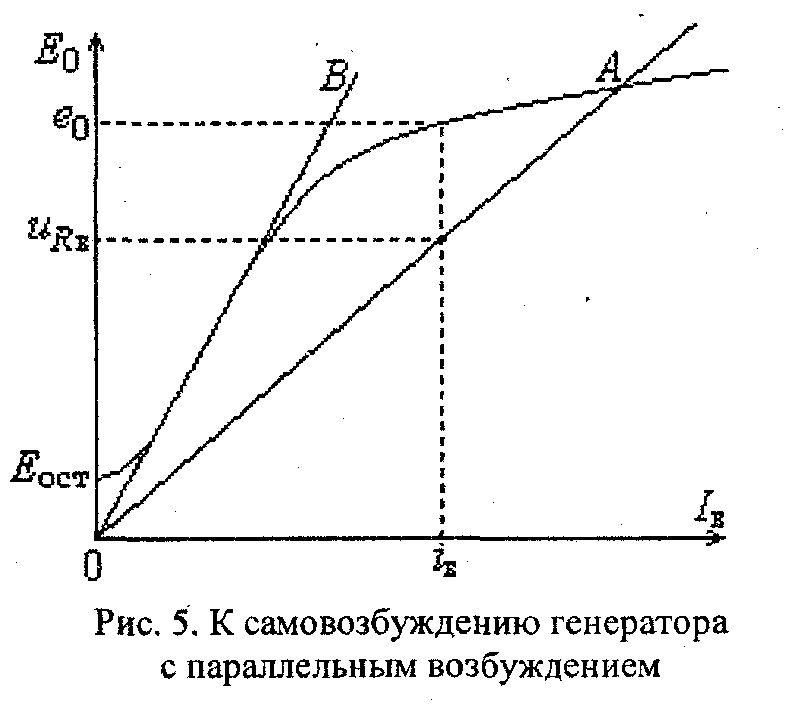

При значении тока возбуждения, равного i_в (рис. 5), произ­водная

Это означает, что ток i_в увеличивается во время переходного про­цесса при самовозбуж­дении. В точке А пере­сечения характеристики холостого хода и пря­мой ОА , ток i_в в этой точке перестает нарастать (i_в =const) и процесс самовозбужде­ния заканчивается.

Процесс самовоз­буждения ( ) возможен при выполнении следующих ус­ловий:

а) в машине должен быть поток остаточного магнетизма. При отсутствии остаточного магнетизма магнитную систему машины следует намагнитить, пропустив постоянный ток по обмотке возбуждения от постороннего источника;

б) направления потока остаточного магнетизма и потока возбу­ждения должны быть одинаковыми. Если ток в обмотке возбуж­дения создает магнитный поток, направленный встречно оста­точному, то генератор не возбуждается, нужно изменить на­правление тока в обмотке возбуждения, изменив полярность присоединения ее зажимов к обмотке якоря;

в) сопротивление в цепи возбуждения должно быть меньше критического. Крити­ческому сопротивления цепи обмотки возбуждения соответст­вует зависимость и_Rв = i_BR_B.КР представляющая собой касатель­ную О В к характеристике холостого хода.
