Тема «Основное теплообменное и вспомогательное оборудование»
Цель работы – закрепление теоретических знаний по разделу «Основное теплообменное и вспомогательное оборудование».
В результате выполнения работы студенты должны изучить конструкцию и порядок работы основного теплообменного и вспомогательного оборудования холодильных машин.
Конденсатор водяного охлаждения состоит из трубчатого кожуха 1 и змеевикового теплообменника 2. Кожух конденсатора представляет собой трубу, к которой с одной стороны приварено сферическое днище, а с другой - фланец. К фланцу через разделительную решетку змеевикового теплообменника посредствам болтов крепится крышка 3. Уплотнение между ними достигается установкой резиновых прокладок из маслобензостойкой резины.

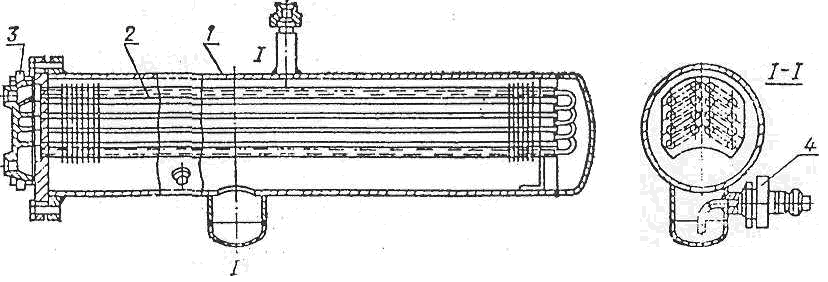

1-кожух; 2 –теплообменник; 3 –крышка; 4-вентитль
Рисунок 6 – Конденсор водяного охлаждения.
Работает кожухотрубный конденсатор следующим образом. Горячие пары хладона поступают в конденсатор через верхний патрубок и проходя в межтрубном пространстве, охлаждаются при соприкосновении с холодными трубами, конденсируются и через нижний запорный вентиль поступают в жидкостную линию холодильной машины. Рабочее давление в водяной системе допускается не более 600 кПа, а в хладоновой не более 1600 кПа.
Испарители с верхней подачей хладагента имеют специальный распределитель 1, к которому припаяны подводящие трубки 5. Другими концами эти трубки соединены со змеевиковыми каналами панелей 3.
1-распределитьль;
2-коллекторы;
3-панель;
4-распорка;
5-трубки.

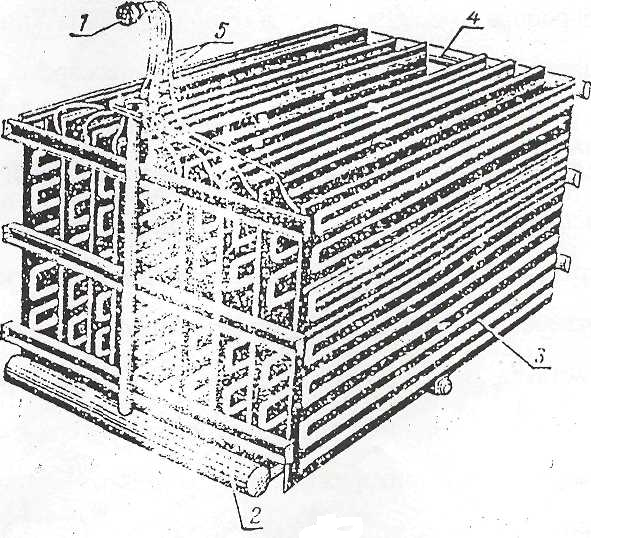

Рисунок 7 - Панельные испарители водоккумуляционных холодильных машин с верхней подачей холодильного агента
Каждая панель пакета состоит из двух стальных листов, в которых предварительно выштампован профиль канала змеевика. Листы соединены между собой роликовой контактной сваркой и образуют змеевиковый канал эллиптического сечения. Нижние концы каналов панелей испарителя соединены со всасывающим коллектором 2.
Работает панельный испаритель следующим образом. Жидкий холодильный агент, продвигается по змеевиковому каналу испарителя, кипит и, отнимает тепло от охлаждаемой среды, превращается в парообразное состояние. Для поддержания кипения в испарителе образующиеся пары отсасывают из испарителя компрессором.
Теплообменник служит для подогрева паров, всасываемых из испарителя, и одновременного снижения температуры жидкого хладагента перед подачей его в испаритель. Теплообменник состоит из герметичного корпуса 1 (рис.8), внутри которого помещен змеевик 2 из медной трубки.

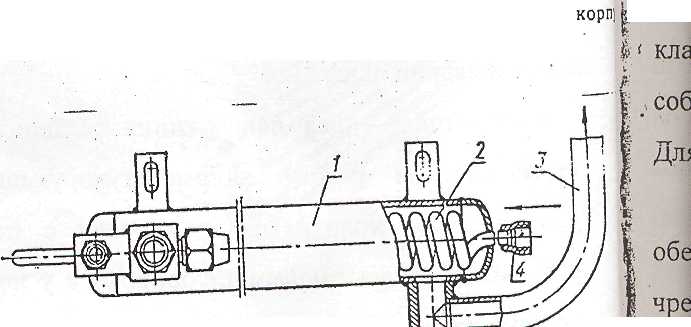

1-корпус; 2-змевик;3-всасывающий патрубок;4-нагнеттельный патрубок.
Рисунок 8 – Теплообменник.
Концы змеевика выходят через отверстия в донышках и присоединяются с одной стороны к жидкостной линии-системы охлаждения, а с другой - к фильтру осушителю. Внутри змеевика проходит жидкий хладагент из конденсатора к терморегулирующему вентилю, а снаружи змеевик омывается холодными парами хладагента, идущими из испарителя в компрессор.
Фильтр устанавливают на жидкостной линии холодильной системы перед терморегулирующим вентилем, чтобы предотвратить засорение компрессора и приборов автоматики ржавчиной, окалиной и другими частицами. Он состоит из цилиндрического корпуса со штуцером с одной стороны и фланцем - с.другой. К фланцу присоединена крышка, уплотняемая прокладкой. Внутри к выступу на крышке привязан фильтровальный мешок, состоящий из фланелевой ткани и. металлической сетки.

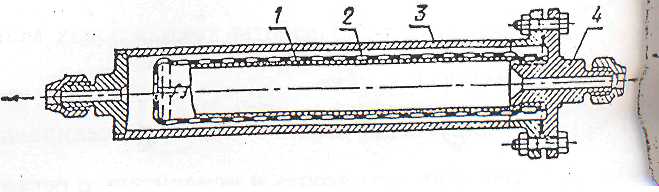

1-сетка; 2-змевик; 3-всасываающий патрубок; 4-нагнеттельный парубок.
Рисунок 9 – Фильтр.
Осушитель устанавливают перед фильтром в системе охлаждения для освобождения хладагента (хладона) от влаги и предотвращения замерзания трубопровода. Как фильтр, осушитель состоит из цилиндрического корпуса 5, со штуцером для входной трубки с одной стороны и фланцем - с другой. К фланцу присоединена крышка со штуцером для входной трубки, а внутри корпус заполнен влагопоглотителем, который обладает способностью осушать жидкий хлагент от свободной и растворенной в нем влаги.

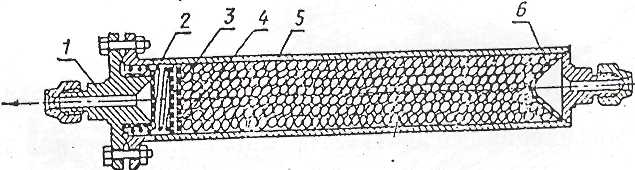

1-крышка; 2-пружин;3-сукно; 4-сетка; 5-корпус; 6-фильтр.
Рисунок 10 - Осушитель.
Чтобы исключить попадание влагопоглотителя в систему холодильной машины, в нем установлены фильтры.
контрольные вопросы
Опишите работу конденсаторов.
Какие процессы происходят в испарители c холодильным агентом.
Благодаря чему обезвоживается хладагент в фильтрах-осушителях.
литература
1. Курылев Е.С. Холодильные установки: Учебник для студентов вузов / Курылев Евгений Сергеевич, Оносовский Вадим Валентинович, Румянцев Юрий Дмитриевич. - 2-е изд.; - СПб.: Политехника, 2004. - 576 с. - (Учебник для вузов).
2. Румянцев Ю.Д., Калюнов В.С. Холодильная техника. Учеб. для вузов СПб. Изд-во «Профессия», 2005 – 360с.
