4.Порядок расчета прочности с одиночным армированием
Если в сжатой зоне балки арматура не ставится или ставится, но ее работа не учитывается в расчете, то она называется балкой с одиночным армированием.

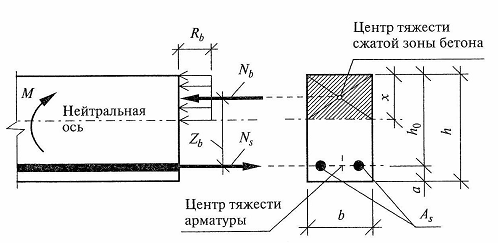

М— внешний изгибающий момент, определяется из эпюры «М»; b— ширина сечения балки; ей задаются перед расчетом; h — высота сечения балки, перед расчетом ей предварительно задаются, а впоследствии уточняют; Ао — рабочая высота сечения балки, hо = h - а, где a — расстояние от центра тяжести арматурных стержней до крайнего растянутого волокна бетона,
a = ab + d/2, где ab — защитный слой бетона, назначается в зависимости от высоты элемента и диаметра арматуры; так, для балки высотой ≥ 250 мм
ab принимается не менее 20 мм и не менее диаметра арматуры; d— диаметр рабочей арматуры, определяется расчетом; х-— высота сжатой зоны бетона, определяется расчетом; Rb — расчетное сопротивление бетона, принимается по таблице 13 СНиП 2.03.01-84* в зависимости от класса бетона; Rs — расчетное сопротивление арматуры, назначается по таблицам 19-23 СНиП 2.03.01-84* в зависимости от класса арматуры; As — площадь поперечного сечения арматуры, определяется расчетом.
Строительные нормы ограничивают относительную высоту сжатой зоны бетона, которая обозначается ξ и представляет собой отношение высоты сжатой зоны бетона к рабочей высоте сечения:
ξ = х/ hо,≤ ξ R,
Где ξ R, — граничное значение относительной высоты сжатой зоны бетона
M=R bbh02Ao.(Расчет ведется по сопротивлению бетона на сжатие)
М= RsAs ho η.(Расчет ведется по сопротивлению арматуры растяжению)
Если при расчете оказалось, что Ao > A oR (или ξ > ξR), то это значит, что следует увеличить высоту элемента (балки, плиты), а если Ao намного меньше
A oR, то это говорит о том, что принятая высота элемента излишне большая и ее, если это конструктивно возможно, следует уменьшить из соображений экономичности и рациональности.
Кроме определения площади арматуры исходя из требований прочности нормального сечения, нормы ограничивают минимальную площадь сечения арматуры в железобетонных элементах в виде отношения (в %) к рабочей площади сечения бетона (процент армирования элемента — μ. %):
Минимальный процент армирования μmin= 0,05%. Обычно при оптимальном проценте армирования μ = 1—2% для балок и μ= 0,3—0,6% для плит.
Порядок расчета прочности нормального сечения изгибаемого элемента
Порядок подбора сечения продольной арматуры
Определяют изгибающий момент, действующий в расчетном сечении элемента. Обычно М=qlo2/8 (lo- расчетный пролет балки, q- распределенная нагрузка на балку).
Принимают сечение балки (размеры сечения могут быть заданы).
Задаются классом прочности бетона и классом арматуры, чаще всего в качестве продольной рабочей арматуры принимается арматура класса A-III. Устанавливают коэффициент условия работы бетона γb2.Задаются расстоянием от крайнего растянутого волокна бетона до центра тяжести арматуры (а ≈3—5 см) и определяют рабочую высоту бетона
ho = h- а.
Находят значение коэффициента Аo:
Коэффициент Аo не должен превышать граничного значения AoR .
Если значение коэффициента Аo > Ao R, следует увеличить сечение балки или изменить материалы.
По величине коэффициента Аo, пользуясь, определяют значения коэффициентов ξ и η.
Определяют требуемую площадь арматуры по любой из приведенных формул:
Задаются количеством стержней и определяют диаметры арматуры, выписывают фактическую площадь сечения подобранной арматуры .
Определяют процент армирования элемента μ и сравнивают его с минимальным процентом армирования:
Определяют требуемую площадь монтажных стержней А's и по площади принимают диаметры монтажных стержней d's:
А's ≈0,1 Аs.
Определяют диаметры поперечных стержней:
dsw ≥ 0,25 ds.
Назначают толщину защитного слоя бетона
Конструируют сечение.
При определении несущей способности элемента известно:
Размеры сечения, армирование и материалы, из которых выполнен элемент; неизвестно — какой изгибающий момент он способен выдержать (момент сечения).
Для нахождения момента сечения определяют:
Расчетные сопротивления материалов, их коэффициенты условий работы
По чертежу сечения элемента находят рабочую высоту сечения h0 площадь рабочей продольной арматуры Аs/
Определяют значение коэффициента ξ:
Коэффициент ξ должен быть не больше граничного значения — ξR,если коэффициент ξ больше граничного значения, это значит, что элемент переармирован и для дальнейших расчетов следует использовать граничные значения коэффициентов (вместо коэффициента ξ, применять в дальнейших
расчетах ξR вместо А0 применять коэффициент Аo R).
По таблице коэффициентов через коэффициент ξ, определяют значения коэффициента Аo.
Определяют величину момента сечения: Мсечения = Аo Rb γb2 bho2.
В случае если требуется проверить прочность, необходимо сравнить момент сечения с фактически действующим на балку моментом и сделать вывод, выполняется условие прочности (М≤ Мсечения) или нет.
