4.Некоторые правила конструирования деревянных балок

1. Размеры балок из цельной древесины должны приниматься с учетом сортамента лесоматериалов и пиломатериалов (Прило­ жение 2).

2.В изгибаемых элементах не следует делать ослаблений (отверстий, пазов, подрезок) на кромках элемента.

3. В изгибаемых элементах из цельной древесины допускается на опорах выполнять подрезку в растянутой зоне элемента глубиной а < 0,25h, при условии A/bh < 0,4 МПа, где А — опорная реакция; b,h — ширина и высота сечения элемента без подрезки

Подрезка на опоре балки: c<h; c₁ > 2а

Запрещается глухая заделка концов балок в капитальные стены;

5.Опирание балок на кирпичные, бетонные .Стены сле­дует осуществлять через гидроизоляционные прокладки (два слоя толя, рубероида), а концевые участки балки антисептировать, включая торцы балок;

6.Размеры клееных балок из досок назначаются в пределах: h = (1/10-1/12)l; h/b < 6; h/bn ≤ 6; bст ≥ bп/2; hn = (1/6-1/10)h; hст/ba ≤ 6,

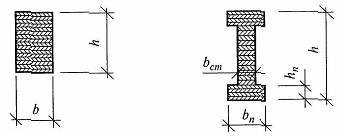

Обозначения, принятые при расчете клееных балок

7. Клееные балки из досок могут выполняться с применением древесины двух сортов, при этом по краям сечений на участках высотой 0,15h располагаются более высокие сорта, по которым и назначают расчетное сопротивление Rи .

Распределение древесины по сортам в сечении клееных балок.

Тема: «Простейшие конструкции железобетонных балок»

Цель урока: Дать представление о конструкциях и области применения железобетонных балок

Вопросы темы:

1. Область распространения и простейшие конструкции железобетонных балок.

2.Особенности работы железобетонных балок под нагрузкой.

3.Расчет железобетонных балок с одиночным армированием.

4.Порядок расчета прочности с одиночным армированием

1. Область распространения и простейшие конструкции железобетонных балок.

Железобетонные плиты являются частным случа­ем балок, в плитах ширина, как и длина, намного больше высоты.

Многие железобетонные изгибаемые конструкции являются комбинациями балок и плит (лестничные марши, лестничные площадки, ребристые плиты перекрытий и покрытий, монолитные ребристые перекрытия и т.д.).

Железобетонные балки применяются в составе железобетонных каркасов зданий промышленного и гражданского назначения как элементы кирпичных зданий, при строительстве мостов, эстакад и т.д., могут называться: прогонами, ригелями, перемычками. Как балки работают плиты, ростверки и другие конструкции.

Железобетонные балки изготавливаются сборными и монолит­ными. Конструкция железобетонных балок зависит от их назна­чения и действующих на них нагрузок. В сборных железобетон­ных балках предусматриваются монтажные петли или отверстия для монтажа. Для крепления балок и конструкций, которые на них опираются, в балках могут устанавливаться закладные детали. Крепление балок к опорам осуществляется через закладные дета­ли на сварке, реже на болтах.

Плиты перекрытия могут опираться сверху на ригели или с целью уменьшения строительной высоты перекрытия опирание плит производят на полки ригеля, расположенные ниже верха ригеля.

Формы сечения балок принимаются: прямоугольная, тавровая и др., определяемые конструктивными требованиями

Принимаются различные конструкции опирания балок на ко­лонны, балки могут опираться сверху на консоль колонны, а мо­гут опускаться ниже, опираясь на подрезку, скрывающую консоль колонны .При опирании на кирпичные стены под балки следует укладывать железобетонную подушку, и только при опи­рании небольших балок их можно укладывать непосредственно на кирпичную кладку.

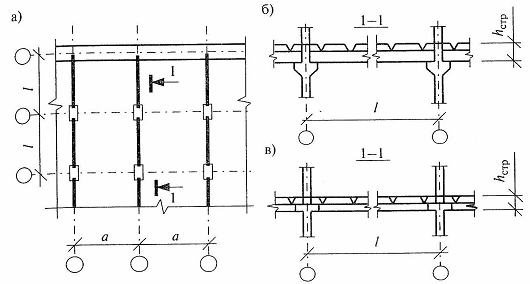

Участок плана и разрезы сборных железобетонных перекрытий:

а) участок плана железобетонного перекрытия; б) разрез перекрытия с

плитами, опирающимися на верх ригелей; в) разрез перекрытия с плитами,

опирающимися на нижние полки ригелей

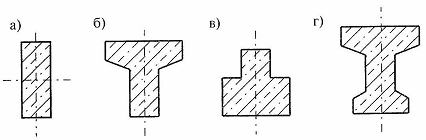

Сечения железобетонных балок: а) прямоугольное; б) тавровое; в) тавровое с полкой внизу; г) двутавровое

Балки армируются сварными или вязаными каркасами, а для армирования полок тавровых балок, опорных участков применяют арматурные сетки, которые могут загибаться по форме сечения бал­ки. При пролетах более 4,5 м балки могут выполняться предвари­тельно напрягаемыми (для меньших пролетов применение предва­рительного напряжения экономически нецелесообразно). Предва­рительное напряжение арматуры позволяет уменьшить прогибы, повысить трещиностойкость и уменьшить металлоемкость балки.

Монолитные железобетонные балки могут являться частью монолитных железобетонных перекрытий или выполняться в виде самостоятельной конструкции. При армировании монолитных балок часто выполняют вязаные каркасы. Монолитные железобе­тонные балки применяют при нестандартных пролетах или сече­ниях, в индивидуальном строительстве, при строительстве в сей­смических районах, когда требуется объединить отдельные части здания и тем самым при­дать им дополнительную жесткость.
