3. Расчет центрально - сжатых столбов из неармированной кладки.
Расчетная формула для центрально-сжатых каменных столбов
где N— расчетная продольная сила;
R — расчетное сопротивление сжатию кладки, определяемое по табл. 2 СНиП11-22-81;
mg — коэффициент, учитывающий влияние пластических деформаций кладки при воздействии длительной нагрузки.При h > 30 см, где h — размер меньшей стороны сечения колонны (для колонн прямоугольного сечения), или при i ≥ 8,7 см (для колонн другого сечения) коэффициент mg = 1. Несущие столбы, как правило, имеют размеры сечения больше 30 см, mg в расчетах чаще всего принимается равным 1;
где ή— коэффициент, зависящий от гибкости элемента и вида каменной кладки, принимаемый по таблице 18.20 СНиП 11-22-81;
Ng — расчетная продольная сила от длительно действующей нагрузки;
N— расчетная продольная сила от всей нагрузки;
А — площадь поперечного сечения столба;
φ
— коэффициент продольного изгиба,
определяется в зависимости от ά и
где ά — упругая характеристика кладки, определяемая по таблице 15 СНиП 11-22-81
— гибкость столба, определяемая по формуле
где — расчетная длина столба; h — меньшая сторона сечения колонны.
Расчетные
высоты стен и столбов
назначаются в зависимости от условий
их опирания на горизонтальные опоры
(балки, плиты):
а)при неподвижных шарнирных опорах = Н
б)при упругой верхней опоре и жестком защемлении в нижней опоре для однопролетных зданий = 1,5Н, для многопролетных зданий = 1,25Н;

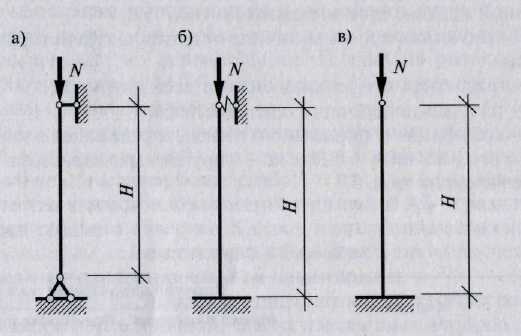

Расчетные схемы элементов:
а) шарнирно опертых на неподвижные опоры;
б) защемленных внизу и имеющих верхнюю упругую опору;
в) свободно стоящих
в)для свободно стоящих конструкций = 2Н
г) для конструкций с частично защемленными опорными сечениями — с учетом фактической степени защемления, но не менее = 0,8Н, где Н— расстояние между перекрытиями или другими горизонтальными опорами, при железобетонных горизонтальных опорах расстояние между ними в свету. При жестких опорах и заделке железобетонных перекрытий, опираемых на стены по четырем сторонам, = 0,8Н.
Общий порядок расчета.
1.Определяют нагрузку на кирпичный столб (в простейших задачах она может быть задана).
2.Устанавливают (если она не задана) расчетную схему столба.
3.Задаются следующими параметрами:
а)наименованием и маркой кирпича, обычно марка кирпича принимается от М50 до М150;
б)наименованием и маркой раствора, обычно марки раствора принимаются от М25 до М75.
4. Находят расчетное сопротивление сжатию кладки R.
5.Определяют упругую характеристику кладки а
6.Предварительно принимают значение коэффициента φ= 0,8—0,9 и, предполагая, что размеры сечения будут больше 30 см, принимают значение коэффициента mg=1.
7. Определяют требуемую площадь сечения :
8.Назначают размеры сечения столба, при этом следует учитывать размеры кирпичей (камней); сечение колонн из кирпича принимают не менее 380 × 380 мм и далее, добавляя по 130 мм (ширина кирпича 120 мм +10 мм шов).
9.Проверяют принятое сечение:
а)определяют коэффициент mg. Обычно колонны имеют меньший размер сечения больше 30 см, тогда коэффициент mg=1. Вместе с тем при проектировании возможны случаи, когда меньший размер сечения менее 30 см или радиус инерции для элементов непрямоугольного сечения меньше 8,5 см, тогда необходимо определять значение коэффициента по формуле
mg=1-ή(Ng/N);
б) определяют гибкость λh = /h (λi = /i) и определяют коэффициент продольного изгиба φ;
в) определяют площадь принятого сечения столба; в случае если принятое сечение столба меньше 0,3 м2, расчетное сопротивление необходимо умножать на коэффициент условия работы γс = 0,8 ( п. 3.11 СНиП П-22-81).
10. Проверяют несущую способность колонны из условия
N ≤ mgφRA.
Если условие удовлетворено, то расчет закончен, если нет, то изменяют марки кирпича, раствора или увеличивают размеры колонны с учетом размеров кирпича (камня) и расчет повторяют до тех пор, пока не будет удовлетворено условие.
Тема: «Правило конструирования кирпичных столбов. Особенности работы в зимнее время»
Цель урока: Дать основные правила конструирования армированной кирпичной кладки.
Вопросы темы:
1.Расчет центрально-сжатых колонн армированных при помощи сеток.
2.Конструирование армированных и неармированных кирпичных столбов.
3. Особенности работы в зимнее время.
4.Усиление кирпичных столбов и простенков.
