1.Область распространения простейшие конструкции кирпичных столбов.

Кирпичные или каменные столбы применяются при строительстве жилых домов , гражданских зданий , имеют большие по­перечные размеры.

Их небольшая несущая способность по сравнению со стальными и железобетонными колон­нами, большие затраты труда при изготовлении ограни­чивают применение таких столбов (колонн).

Наиболее простым и распространенным является квадратное сечение, наиболее экономичное при цент­ральном сжатии

а) кирпичная колонна; б) сечения кирпичных колонн;

1 — колонна (столб); 2 — балка; 3 — железобетонная подушка;

4 — гидроизоляция; 5 — фундамент

При расчете кирпичных столбов могут различаться следующие расчетные случаи:

1.неармированная кирпичная кладка;

2.армированная кирпичная кладка, разделяется по способу выполнения армирова­ния:

-с поперечным армированием, когда арматурная сетка из стержней небольшого диаметра ( 3-5 мм), укладывается в горизонтальных швах кладки в каждом ряду или через несколько рядов кирпича, что увеличивает несущую способность кладки в 1.8-2 раза.

-с продольным армированием, когда арматурные стержни диаметром не менее12 мм проходят в вертикальных швах на всю высоту столба.

2.Особенности работы кирпичных столбов под нагрузкой и предпосылки для расчета.

В кирпичных столбах основной причиной разрушения является появление вертикальных трещин. Вследствие большей пластичности раствора, чем кирпича, в растворе возникают растягивающие усилия, которые и приводят к появлению трещин — сначала по вертикальным швам, а за­тем и по кирпичу

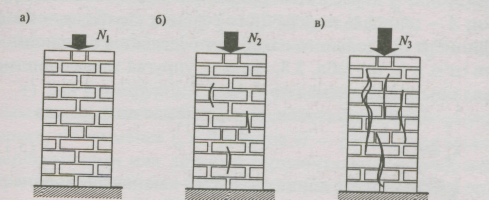

Схема разрушения кирпичного столба:

а) нормальная работа столба, трещин нет; б) появление начальных трещин; в) разрушение

Факторы, влияющие на прочность кладки.

На прочность кладки при сжатии влияют

а)прочность камня имеет решающее значение для прочности кладки, обычно прочность кладки составляет 40—50% от прочно­сти камня, но может при определенных условиях (вибрированная каменная кладка, использование высоких марок раствора) дости­гать 70—100%; увеличение прочности марки кирпича в 2 раза повышает прочность кладки в 1,5—1,7 раза;

б)размеры камня: с увеличением размеров камня увеличивается прочность кладки (так как уменьшается количество горизонтальных швов, а также высота камня ведет к увеличению его сопротивления изгибу и срезу). Так, кладка, выполненная из керамических камней высотой 19 см, при прочих равных условиях прочнее в 1,4 раза, чем кладка, выполненная из одинарного кирпича;

в)форма камня: прочность кладки из камней правильной формы выше, чем из неправильной. Кладка из рваного бута Ml000—900 на растворе М100 составляет 5—8% от прочности клад­ки из камня правильной формы;

г)прочность раствора: с увеличением прочности раствора растет прочность кладки, особенно резко при изменении марки ра­створа от 0 до 25, а затем более слабо;

д)качество кладки: вибрированная кладка в 1,7—2 раза прочнее кладки среднего качества. Кладка, выполненная высококва­лифицированным каменщиком, в 1,6—1,7 раза прочнее, чем вы­полненная неквалифицированным каменщиком;

е)подвижность раствора: каменная кладка на жестких раство­рах получается менее прочной, чем на пластичных. Разброс проч­ности до 14%;

ж)перевязка швов: уменьшение количества перевязочных ря­дов в 1,5 раза вызывает понижение прочности кладки на 10%,особенно понижается прочность кладки при перевязке реже, чем через 5 рядов;

з)полное заполнение вертикальных швов увеличивает проч­ность кладки до 8%.
