1.Деревянные стойки.

Деревянные стойки при небольших нагрузках выпол­няются из цельной древесины и составного сечения — при значительных нагрузках. Составные стойки выполняют, соединяя отдельные ветви на гвоздях, болтах, клеях.

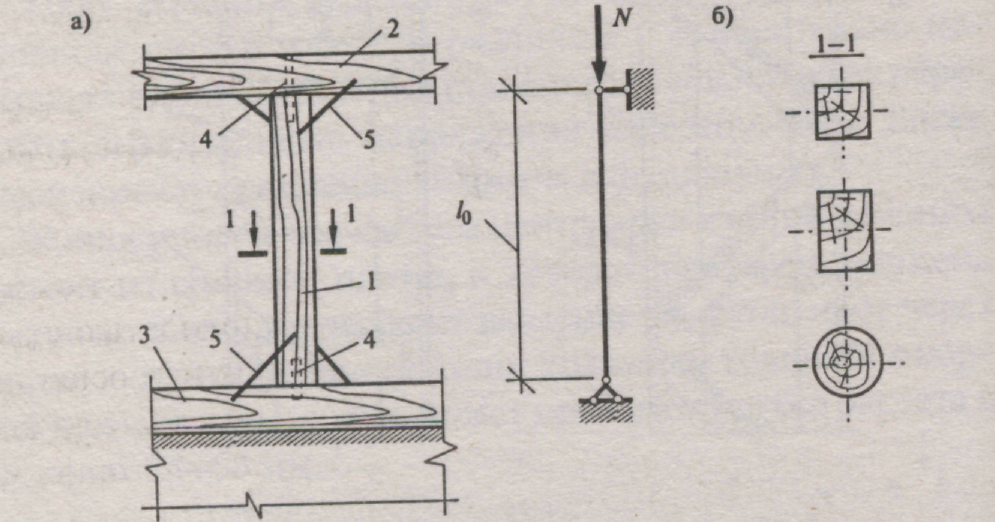

Деревянная стойка в ригельно-стоечной системе:

а) конструкция стойки и ее расчетная схема; б) сечения сплошных стоек;

1 - стойка; 2-прогон; 3 -лежень; 4 - штырь; 5 - скобы

Сжатые деревянные стойки теряют несущую способ­ность по двум причинам: -в результате потери общей ус­тойчивости

-в результате потери прочности.

Деревянные стойки часто имеют ослабления (отвер­стия, врезки), в результате чего может произойти их раз­рушение в ослабленном сечении.

2.Правила конструирования деревянных стоек и узлов

При опирании деревянных стоек на фундаменты или кирпичные стены необходимо устройство изоляции меж­ду стойкой и фундаментом (стеной). Нижняя часть дере­вянной стойки антисептируется.

Крепление к фундаментам осуществляется при помо­щи анкеров из полосовой стали. При сопряжении с дере­вянными элементами крепление выполняется штырями или на шипах и дополнительно стойку кре­пят скобами.

Расчета центрально-сжатых элементов на устойчивость для деревянных стоек имеет вид

N≤φFрасчRc

где N — расчетная продольная сила; φ — коэффициент продольного изгиба, принимается в зависимости от гиб­кости и определяется по формулам:

а) при гибкости λ≥70, φ=3000/

б) при гибкости λ≤ 70, φ=1-0.8(λ/100

где λ, — гибкость стойки

λ= /r

где расчетная длина, = μ l

r - радиус инерции сечения

Fрасч— расчетная пло­щадь, определяется в зависимости от вида ослаблений:

если ослабления отсутствуют, принимают Fрасч = F

если ослабления выходят на кромки элемента Fрасч = Fнт;

Rс — расчетное сопротивление древесины на сжатие.

Гибкость сжатых элементов λ, ограничивается пре­дельной гибкостью (для стоек λпред = 120).

Кроме расчета устойчивости, в случае наличия ослабле­ний, обязателен расчет на прочность по формуле.

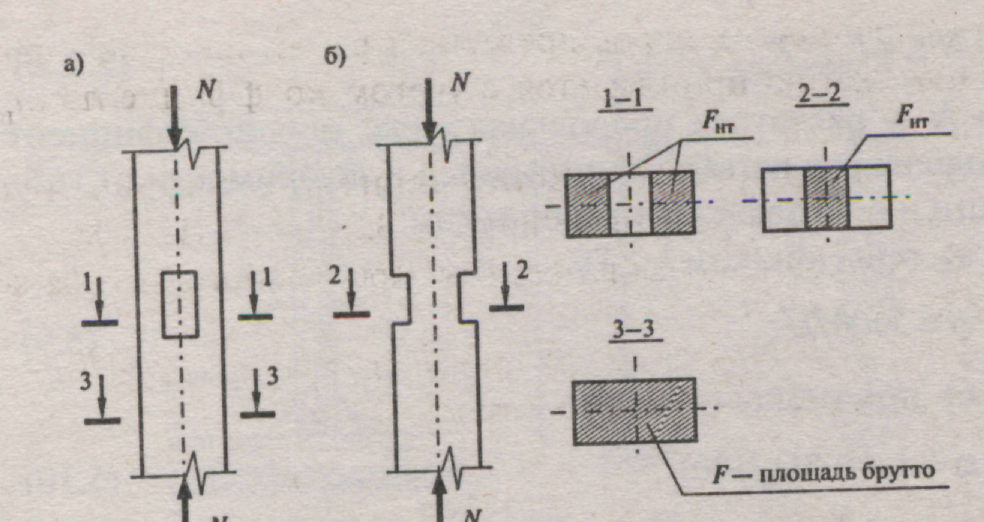

Центрально-сжатые деревянные элементы:

а) ослабление не выходит на кромку; б) ослабления симметрично выходят на кромки

σ=N/Fнт≤Rc

где Fнт — площадь поперечного сечения нетто, принима­ется за вычетом ослаблений .

3.Расчет деревянных стоек цельного сечения

Общий порядок расчета деревянных стоек при подборе поперечного сечения (тип 1)

1.Определяют нагрузку, приходящуюся на стойку.

2 Устанавливают расчетную схему стойки.

3 Определяют расчетную длину стойки = μl

4.Принимают породу древесины и ее сорт (обычно принимается сосна или ель).

5.Определяют расчетное сопротивление древесины на сжатие Rс:

а) для сосны и ели расчетное сопротивление сжатию принимается по табл.3 СНиП 1 1-25-80;

б)для других пород древесины расчетное сопротивление сжатию принимается с учетом коэффициента mп (табл. 4 СНиП 1 1-25-80);

в)в случае необходимости учитывают коэффициенты условия работы в соответствии с п. 3.2 СНиП 1 1-25-80.

6)Задаются коэффициентом продольного изгиба в пределах (φ≈0,6—0,7).

7 .Определяют требуемую пло­щадь поперечного сечения стойки

Fрасч ≥N/ φRc

8. По найденной площади назначают размеры попе­речного сечения:

а) требуемые размеры сторон для квадратного сечения

a=√Fрасч

б) требуемый диаметр для элемента круглого сечения (бревна):

d=√4 Fрасч/π

Полученные размеры округляют в большую сторону с учетом сортамента пиломатериалов.

9. )Определяют радиусы инерции r и прове­ряют условие , ограничивающее гибкость;

λ=l0/r≤ λпред

где λпред, = 120 для стоек; если условие не удовлетворено, то размеры сечения увеличивают и снова проверяют гиб­кость.

10) Проверяют устойчивость принятого сечения, для этого определяют фактические значения расчетной пло­щади Fрасч и коэффициента продольного изгиба φ. Коэффициент продольного изгиба определяется по формулам:

N/φ Fрасч≤Rc

Если условие устойчивости удовлетворено и сечение не имеет ослаблений, расчет заканчивается; если есть ос­лабления, то проверяют прочность деревянной стойки.

11) Проверяют прочность деревянной стойки:

N/Fнт≤Rc

где Fнт — площадь сечения нетто, определяется по принятым размерам с учетом размеров ослабления.

12)Если устойчивость или прочность стойки не обеспечена, то размеры сечения увеличивают и снова проводят проверку сечения на устойчивость или прочность.

Тема: «Особенности работы железобетонных столбов под нагрузкой, простейшие конструкции »

Цель урока: Дать основные предпосылки для расчета железобетонных столбов.

Вопросы темы:

1. Простейшие конструкции железобетонных колонн 2. Характер потери несущей способности железобетонной колонны и предпосылки для расчета

3. Расчет сжатых железобетонных колонн со случайным эксцентриситетом.

4. Правила конструирования железобетонных колонн
