7.2 Упругогеометрические характеристики сечения
При определении напряжений в неравномерно нагретых деталях используются так называемые упругогеометрические характеристики сечений, которые учитывают непостоянство модуля упругости по сечению. Эти характеристики далее будем называть термоупругими жесткостями.
Будут использоваться следующие характеристики:
— термоупругая жесткость нулевого порядка (при растяжении):
,
(7.6)
где x и y — координаты в сечении F, dF – элементарная площадка;
— термоупругие жесткости первого порядка относительно осей X и Y (статические жесткости):
,
(7.7)
;
(7.8)
— термоупругие жесткости второго порядка относительно осей X и Y (жесткости при изгибе):
,
(7.9)
;
(7.10)
— двухосевая термоупругая жесткость второго порядка:
.
(7.11)
Из приведенных выше определений видно, что порядок термоупругой жесткости равен сумме степеней при координатах в подынтегральных выражениях.
Если
ось X
удовлетворяет условию
,
то она является центральной
осью термоупругой жесткости.
В плоском сечении существует бесчисленное
множество центральных осей. Все они
пересекаются в одной точке - центре
термоупругой жесткости сечения.
Из
определений (7.9), (7.10) следует, что
термоупругая жесткость второго порядка
относительно любой оси всегда положительна.
Оси X
и Y,
удовлетворяющие условию
,
называют
главными осями термоупругой жесткости.
В плоском сечении всегда существуют
только две главные оси (исключение
составляют симметричные сечения, у
которых может быть бесконечное множество
главных осей). Обе они перпендикулярны
друг другу, являются одновременно
центральными осями и, следовательно,
проходят через центр термоупругой
жесткости.
При постоянном модуле упругости из выражений (7.6) – (7.11) следует:
Рисунок
7.2 - Смещение
центра
жесткости при локальном нагреве участка
ΔF
;
;
;
(7.12)
;
;
,
где
- площадь сечения;
и
— статические моменты сечения относительно
осей X
и Y;
и
— осевые моменты инерции относительно
осей X
и Y;

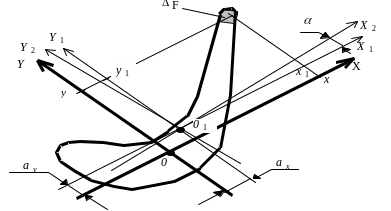

Рисунок
7.3 - Смещение
и поворот главных осей термоупругой
жесткости при локальном нагреве
— центробежный
момент инерции относительно системы
координат X
и Y.
Величины F, Sx, Sy, Jx, Jy, Jxy являются геометрическими характеристиками сечения, так как определяются только конфигурацией сечения. В отличие от них упругогеометрические характеристики зависят еще и от распределения модуля упругости по сечению.
Неравномерное распределение температур в сечении приводит к смещению центра термоупругой жесткости относительно центра тяжести сечения, а также к смещению и повороту главных осей термоупругой жесткости относительно главных осей инерции.
Центр термоупругой жесткости удаляется от области уменьшения модуля упругости (нагрева). Это проиллюстрировано движением точки а на рис. 7.2. В случае увеличения модуля, наоборот, приближается к участку нагрева.
Поворот главных осей жесткости при локальном уменьшении модуля упругости происходит таким образом, что ось максимальной жесткости приближается к участку сечения, в котором произошло изменение (ось Х2 на рис.7.3). При увеличении модуля упругости ось максимальной жесткости удаляется от участка изменения.
