Расчет параметров и обмоток вт
Первичная обмотка
Необходимые значения эффективных витков для ВТ с различными входными сопротивлениями
Рассчитываем величину напряжения возбуждения
Рассчитанное напряжение возбуждения соответствует выбраннму в пределах погрешностей расчета ±2%.
Выбираем двухполюсную двухфазную концентрическую синусоидально-распределенную обмотку без пропуска паза, позволяющую наиболее точно обеспечить синусоидальный закон изменения взаимоиндукции между первичной и вторичной обмотками.
Значения эффективных витков для ВТ после округления чисел проводников в пазах
После округления чисел проводников в пазах эффективные витки изменились на +0,26%, что является допустимым.
Параметры первичных обмоток
Сечение медного провода
Диаметр медного провода
Выбираем провод ПЭВ-2 с параметрами
Диаметр провода с изоляцией составляет 40% от ширины шлица и является вполне допустимым значением.
Вылет лобовых частей статора
Высота паза статора
Активное сопротивление обмотки статора
Коэффициент относительной удельной пазовой проводимости статора
Относительная удельная лобовая проводимость статора
Индуктивные сопротивления рассеяния статора
Приведенные сопротивления намагничивающего контура. Индуктивное сопротивление

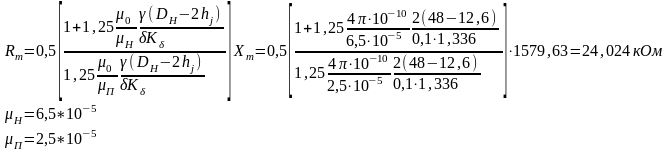

Активное сопротивление
Таблица 2 - Результаты расчетов
Zвх, Ом |
Xm, Ом |
Rm, кОм |
1600 |
1579,63 |
24,024 |
Полное входное сопротивление
Таблица 3 – Результаты расчета
Номинальное сопротивление, Ом |
Расчетное сопротивление, Ом |
Разность,% |
1600 |
1618,98 |
+1,2 |
Обычно на величину входного сопротивления устанавливают допуск ±10%, однако расчетное значение не должно отличаться от номинальной величины более чем на ±3%, чтобы учесть изменения входного сопротивления из-за технологических причин. Т.к. значение попадает в допуск, то корректировочный расчет не требуется.
Вторичные обмотки
Эффективные витки вторичной обмотки
Выбираем двухфазную двухполюсную концентрическую синусоидально распределенную обмотку без пропуска паза, позволяющую наиболее точно обеспечить синусоидальный закон изменения взаимоиндукции между первичной и вторичной обмотками.
Число проводников в пазах (число секций равно трем)
Эффективные витки после округления числа проводников в пазах
Эффективные витки после округления изменились на +0,08%, что является допустимым.
Параметры вторичной обмотки
Сечение медного провода
Диаметр провода без изоляции
Выбираем провод ПЭВ-2 с параметрами
Диаметр провода с изоляцией составляет 45% от ширины шлица и является допустимым значением.
Вылет лобовых частей ротора
Высота паза ротора
Активное сопротивление обмоток
Относительная
удельная пазовая проводимость ротора
Относительная удельная лобовая проводимость ротора
Индуктивное сопротивление рассеяния ротора
