1. Описание конструкции полупогружных плавучих буровых установок; расчет сил и нагрузок, что действуют на ппбу

Полупогружная плавучая буровая установка предназначена для добычи полезных ископаемых на покрытых водой территориях. Она включает в себя опорные понтоны, буровую платформу и соединяющие их стойки. Буровая платформа выполнена плавучей. Сама платформа и понтонная часть выполнены разъединяемыми между собой с возможностью независимого перемещения в воде и по твердой поверхности. Разъем между платформой и понтонной частью смещен в сторону платформы. Понтонная часть выполнена разделяемой на части, с возможностью независимого перемещения. Достигается использование буровой установки на любых глубинах, на акваториях, покрывающихся льдом, а также для использования на суше.

Поскольку основным эксплуатационным режимом ПБУ яв­ляется бурение скважин, конструкция установки должна в первую очередь обеспечивать выполнение технологических про­цессов по проводке скважины, включая:

• строительство и обустройство устья скважины;

• бурение скважины заданной глубины;

• приготовление, хранение, циркуляцию и дегазацию буро­вого раствора, очистку бурового раствора от выбуренной по­роды (шлама);

• исследование и анализ кернов выбуренной породы и бурового раствора;

• приготовление цементного раствора для заливки обсад­ных колонн;

• цементирование обсадных колонн: кондуктора, промежу­точных и эксплуатационных колонн; прием и транспортировку пневмотранспортом сыпучих материалов (цемента, барита, бентонита) к потребителям и хранение сыпучих материалов в бункерах;

• электрометрические каротажные работы в процессе буре­ния скважины;

• опробование нефтеносных пластов на приток нефте­продуктов:

• сбор выбуренной породы (шлама) для нейтрализации или последующего вывоза на береговые приемные пункты с целью предотвращения загрязнения морской среды;

• сжигание продуктов опробования скважины с целью предотвращения загрязнения морской среды.

Известны типы ппбу Полупогружные установки типа «катамаран»

Стальная конструкция установки включает верхнее надводное строение, погружную часть из двух плавучестей (понтонов) и соединительную конструкцию из 8 стабилизационных колонн с раскосами. Плаву­чести имеют прямоугольную форму в поперечных сечениях, что упрощает устройство соединений с цилиндрическими колон­нами (Рисунок 1.1).

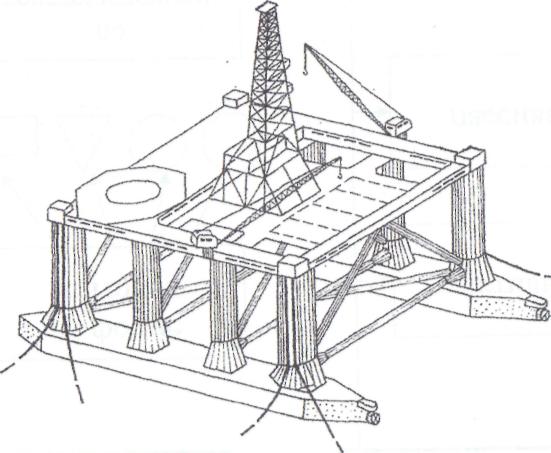

Рисунок 1.1 Полупогружная морская буровая установка типа катамаран «Акер 11-3», «Акер Н-5»

Полупогружные установки типа «тримаран»

Полупогружные морские буровые установки с тре­угольной формой (рисунок 1.2). Установки «Седко» стальные, каждая из них включает надводное строение, погружную часть из трех отдель­ных плавучестей (понтонов), соединительную конструкцию из трех стабилизационных колонн с системой связей и раскосов. Каждая из плавучестей имеет эллиптическую форму в плане, изготовлена из стали толщиной 31,5 мм и разделена на 6 от­секов.

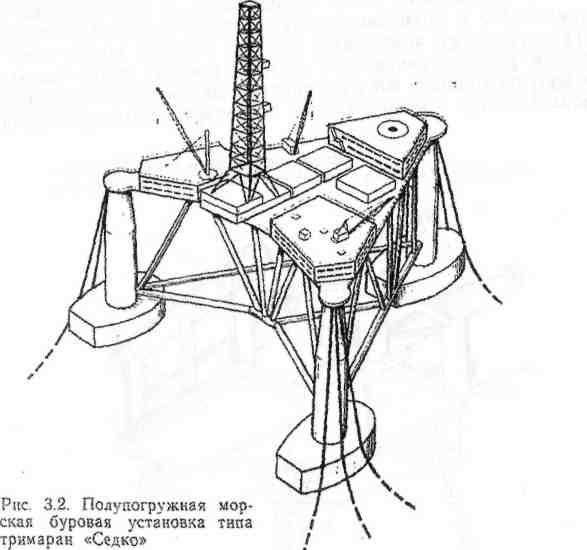

Рисунок 1.2 Полупогружная морская буровая установка типа тримаран «Седко»

Стабилизационные колонны поддер­живают верхнее строение, обеспечивают остойчивость соору­жения при эксплуатации на плаву и устойчивость при работе с грунтом.
