5.4.7 Рисунки

Рисунки мають відповідати вимогам стандартів ЄСКД і ЄСПД. Ри­сунки рекомендується виконувати за допомогою графічного редактора (на­приклад, CorelDraw) з наступною їх вставкою в документ. Можна також ви­користовувати графічний редактор, вбудований у текстовий процесор. Для виконання блок-схем алгоритмів рекомендується використовувати набір стан­дартних автофігур "Блок-схема".

При виконанні рисунків рекомендується задавати товщину ліній від 0,75 pt до 1,25 pt, колір – чорний (black); шрифт надписів – Times New Roman, розмір шрифту – від 12 до 14 pt.

Усі графічні матеріали повинні мати однаковий підпис Рисунок. Ри­сунки слід розміщувати в документі безпосередньо після тексту, де вони зга­дуються вперше (або на наступній сторінці), симетрично до тексту, задавши положення рисунка - в тексті. На всі рисунки мають бути посилання в тексті.

Рисунки нумеруються арабськими цифрами порядковою нумерацією в межах розділу (окрім додатків). Номер рисунка складається з номера розділу і порядкового номера рисунка в цьому розділі, відокремлених крапкою (в кінці номера крапка не ставиться). Наприклад, Рисунок 3.2

Якщо в документі лише один рисунок, то він позначається Рисунок 1. Дозволяється наскрізна нумерація рисунків (окрім додатків).

Рисунок може мати назву, яка повинна відображати його зміст, бути конкретною і стислою. Назву пишуть з великої літери і розташовують під рисунком симетрично до нього. У кінці назви рисунка крапка не ставиться.

Приклад

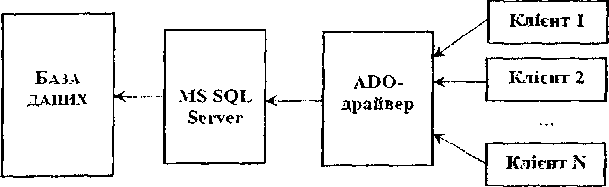

Рисунок 3.1 – Структура взаємодії клієнтів з базою даних

При потребі пояснювальні дані до рисунка подають безпосередньо після графічного матеріалу перед назвою рисунка. Для запису пояснюваль­них даних допускається використовувати розмір шрифту, менший ніж в ос­новному тексті (але не менше ніж 12 рt).

Якщо рисунок не вміщується на одній сторінці, його можна перено­сити на інші сторінки, при цьому назва рисунка наводиться на першій сторінці, пояснювальні дані (за потреби) на кожній сторінці, а рисунки позначають:

Рисунок , аркуш

номер номер

Назви, що наводяться в тексті і на рисунку, повинні бути однаковими.

8. Приклади

Приклади можуть бути наведені в тих випадках, коли вони поясню­ють текст документа або сприяють коротшому його викладенню.

Слово Приклад (Приклади) треба писати з абзацу з великої літери без будь-якого знака в кінці. Текст прикладу(-ів) пишуть з нового рядка після слова Прикпад(-и) з подвійного абзацу. Якщо прикладів декілька, їх розташо­вують один під одним. За потреби приклади можна нумерувати арабськими цифрами.

8. Скорочення

У тексті документа дозволено вживати:

– загальноприйняті скорочення: див. - дивись; номін. - номінальний; гран. відх. - граничне відхилення; мін. - мінімальне; макс. - максимальне та інші скорочення, встановлені правилами української орфографії та ДСТУ 3582-97 [4];

– скорочення: абс. - абсолютний; відн. - відносний; с. - сторінка; р. - рік; грн - гривня; к. - копійка; ц. - ціна, млн - мільйон; млрд - мільярд та інші скорочення, які вживають з числовими значеннями.

Якщо в ПЗ прийнято особливу систему скорочення слів або назв, то перелік прийнятих скорочень повинен бути наведений у кінці документа у розділі "Позначення та скорочення".
