Министерство Образования Российской Федерации

Ростовский Государственный Строительный Университет

Кафедра МД и ПК

Курсовой проект на тему:

« Рабочая площадка промышленного здания»

Выполнил ст.гр.П-469:

Чепурненко А.С.

Принял ст. преп.:

Будыльский И.С.

Ростов-на-Дону

2012г.

Содержание:

1. Исходные данные……………………………………………………………….3

2. Расчет листового настила………………………………………………………3

3. Расчет балок настила….………………………………………………………...4

4. Расчет сварных швов прикрепляющих настил к балке настила……………...7

5.Расчет главной балки……………………...……………………………………..7

Проверка ширины поясных листов из условия их местной устойчивости…10

Проверка прочности балки по нормальным напряжениям………………….10

Проверка прочности балки по касательным напряжениям………………….10

Расчет ребер жесткости………………………………………………………...11

Проверка прочности стенки по приведенным напряжениям………………..12

Проверка балки по II группе предельных состояний………………………...12

Проверка общей устойчивости балки…………………………………………12

Расчет сварных швов, соединяющих стенку и пояса составной

двутавровой балки……………………………………………………………...13

Расчет болтового соединения балки настила с главной балкой……………..13

6. Расчет колоны……………...…………………………………………………...14

Определение раздвижки ветвей………………………………………………..15

Расчет планок…………………………………………………………………....16

Расчет опирания главной балки на колонну…………………………………..17

Расчет базы колонны……………………………………………………………19

Литература………………………………………………………………………....22

1. Исходные данные

Пролет главной балки – 10м

Пролет балки настила – 5,5 м

Шаг балок настила – 1м

Высота колонны – 8 м

Временная нагрузка – pⁿ=16 кПа

Коэффициент надежности по нагрузке γ_f =1,3

2. Расчет листового настила

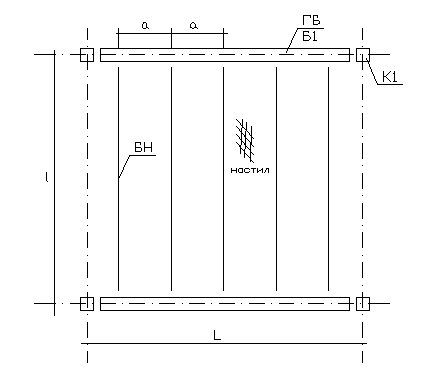

В проекте рассматриваем нормальную балочную клетку рабочей площадки

промышленного здания.

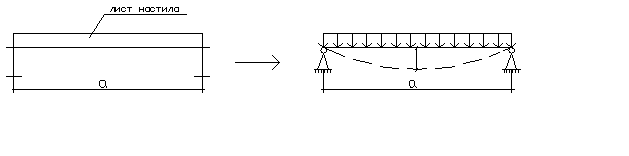

Расчетная схема листового настила:

Толщину настила определяем исходя из выполнения условия 2-й группы предельных состояний:

= n₀ =200

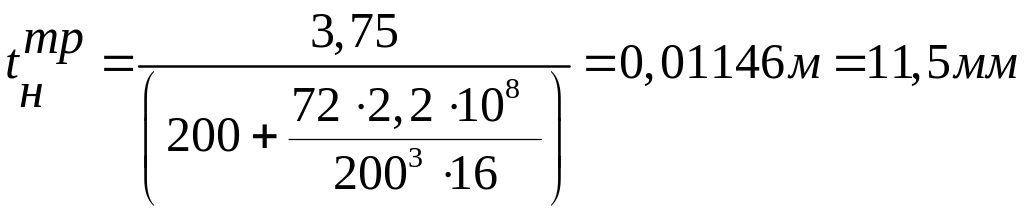

Толщина настила определяется по формуле:

где:

- длина настила;

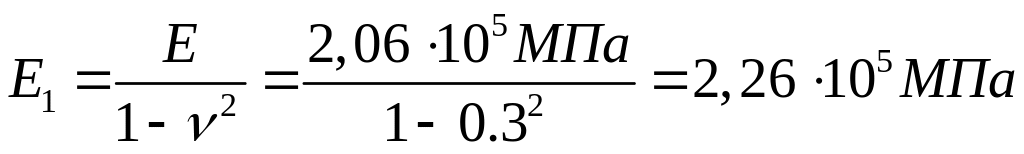

-приведенный модуль упругости стали,

Е- модуль упругости стали; - коэффициент Пуассона ;

- временная нормативная нагрузка;

- требуемое значение толщины настила;

По из сортамента листового проката выбираем толщину настила с

округлением в большую сторону:

=12мм; = 157 .
