Приклад рішення :

Обчислити привод роликового конвеєра, якщо вага металу, що транспортується – Q = 110кН; швидкість транспортування υ = 0,4 м/с; кількість роликів, на яких розташований метал n = 4; вага ролика – G = 84 кг; діаметр кола тертя в підшипниках ролика – d_п = 0,18 м; діаметр ролика – d = 0,52 м; ккд механізму - η = 0,95 . Рольганг працює з постійною швидкістю.

Момент на приводній шийці ролика рольганга за умови можливого буксування ролика по металу :

М_ст= (Q/n +G)μ_п d/2 +Q/n μ_б D/2, кН×м

де μ_п– коефіцієнт тертя в підшипниках ролика

μ_п=0,005-0,008; приймаємо μ_п = 0,007

μ_б – коефіцієнт тертя при буксуванні по холодному металу

μ_б – 0,15 ;

Q – вага труби, яка транспортується;

n – кількість роликів, на яких розташована труба;

G – вага ролика;

d – діаметр кола тертя в підшипниках ролика.

М_ст= ((110×10³/4)+840)) ×0,007× (0,18/2) + 110×10³/(4×0,15× (0,52/2)) =

= 1,27 кН×м

Так як рольганг працює з постійною швидкістю, то прискорення і динамічний момент

М_дин = Іε = 0

Потужність, необхідна для обертання ролика рольганга:

N_рол = M_ст ω_р , (к Вт)

N_рол = 1,27 × 1,54 = 1,96 кВт

де ω _р– кутова швидкість обертання ролика

ω_{р =} 2υ/D

ω_р= 2×0,4/0,52 = 1,54 с^-1

Потужність електродвигуна для приводу ролика:

N = N_рол/η

де η - к к д механізму , η = 0,95

N = 1,96/0,94 = 2,084 кВт

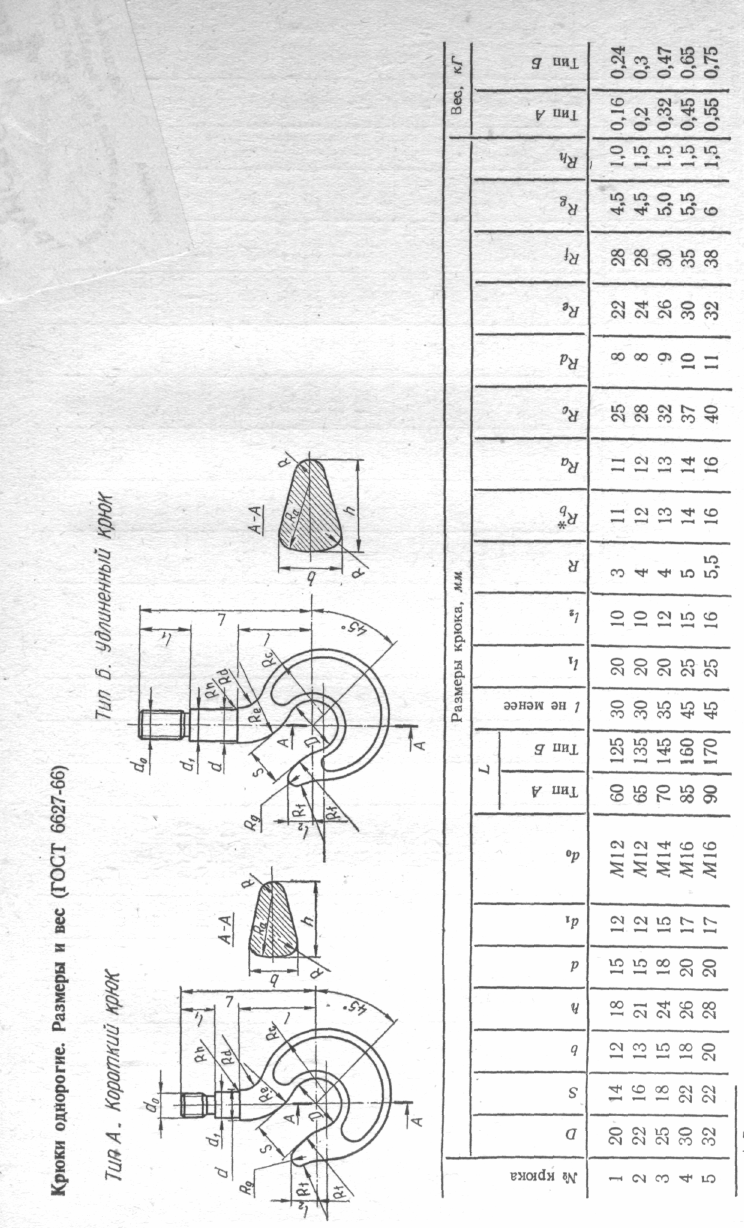

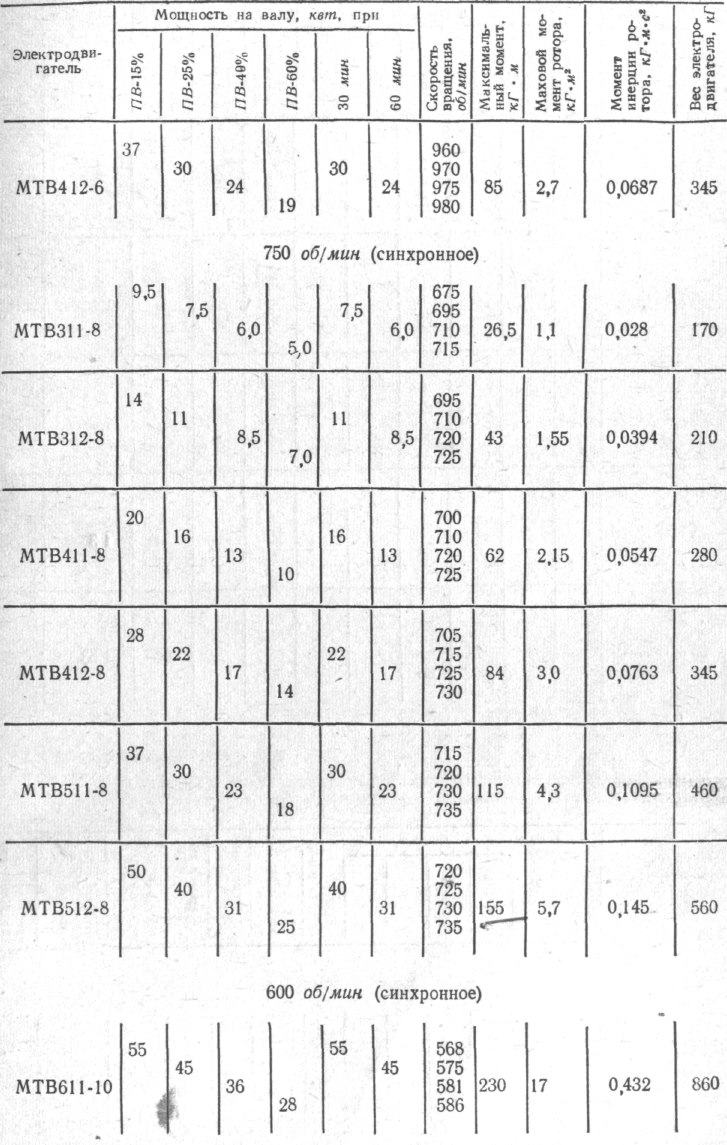

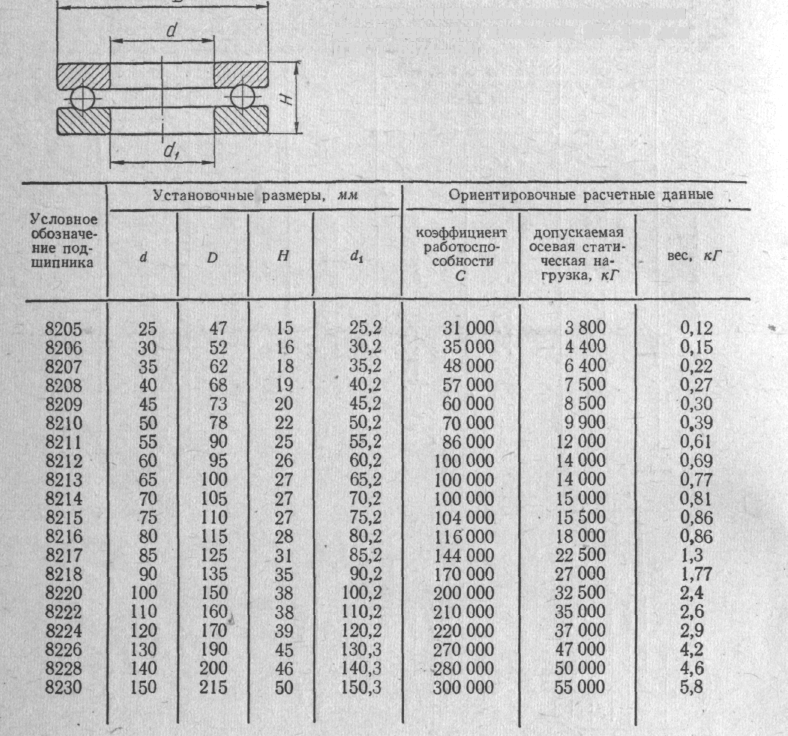

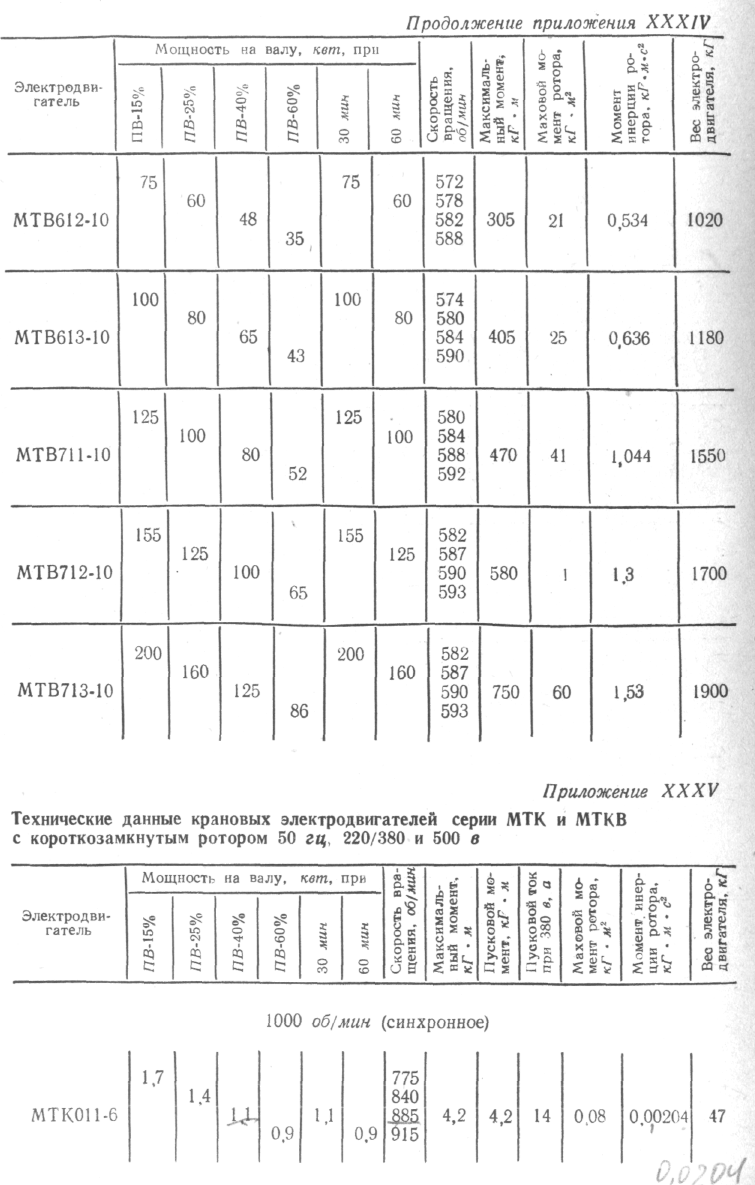

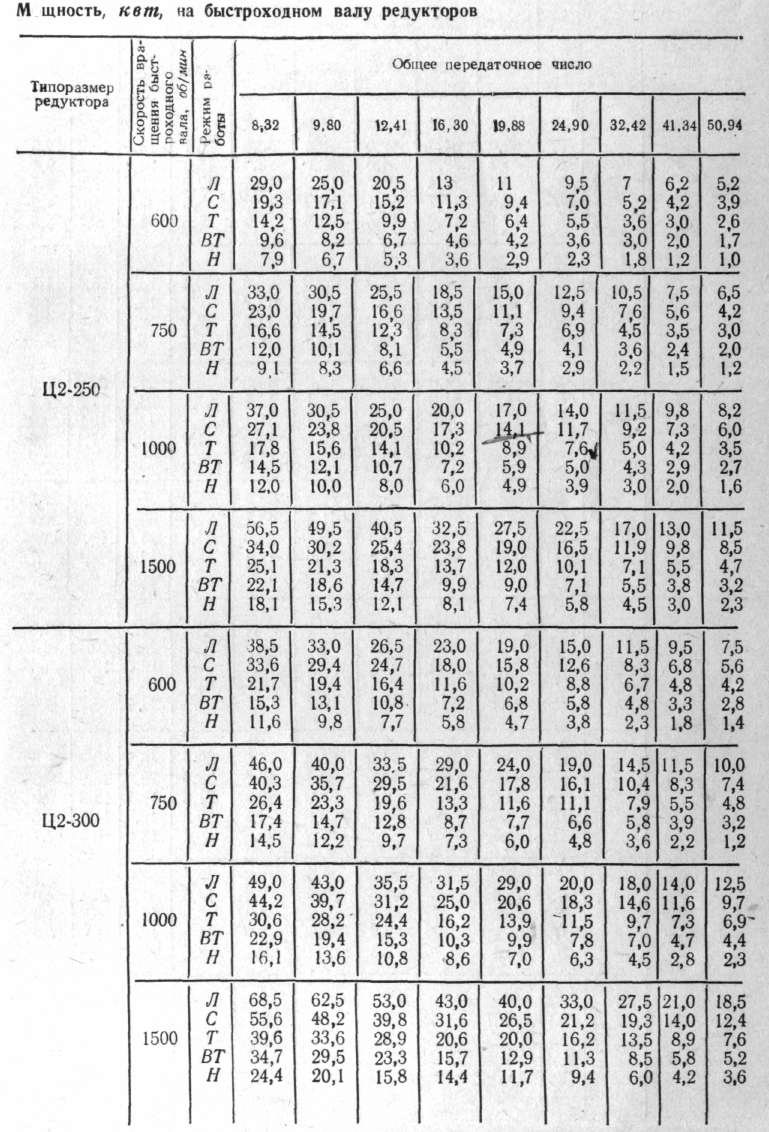

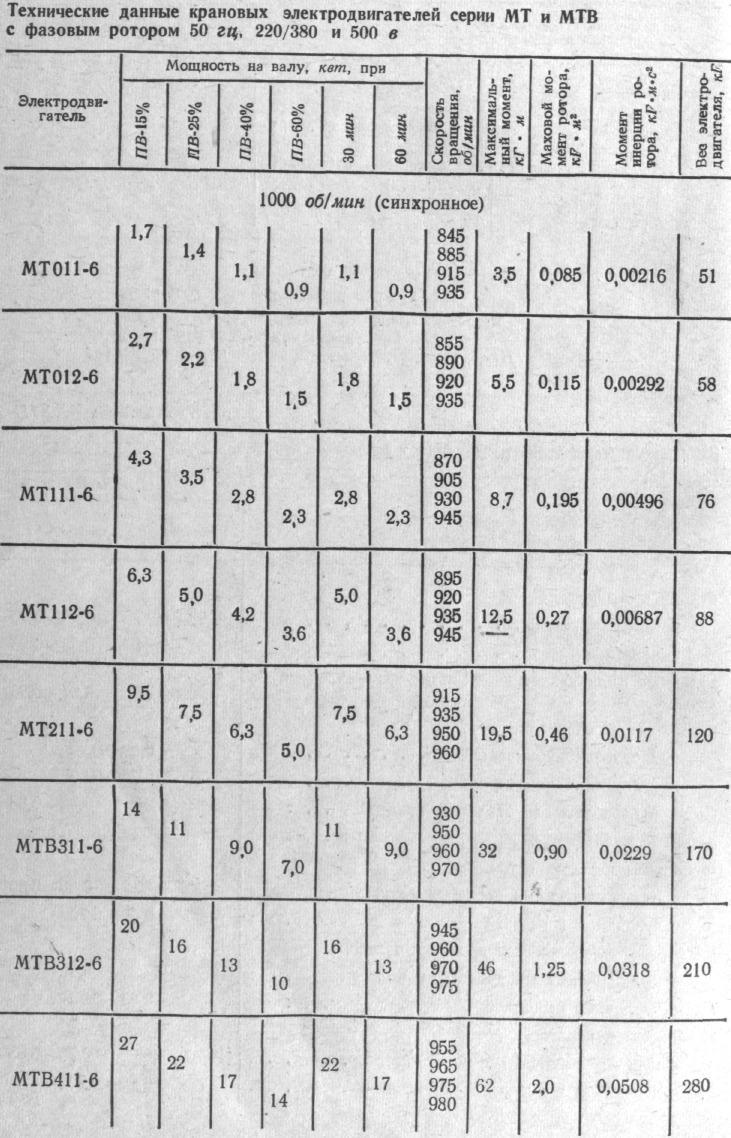

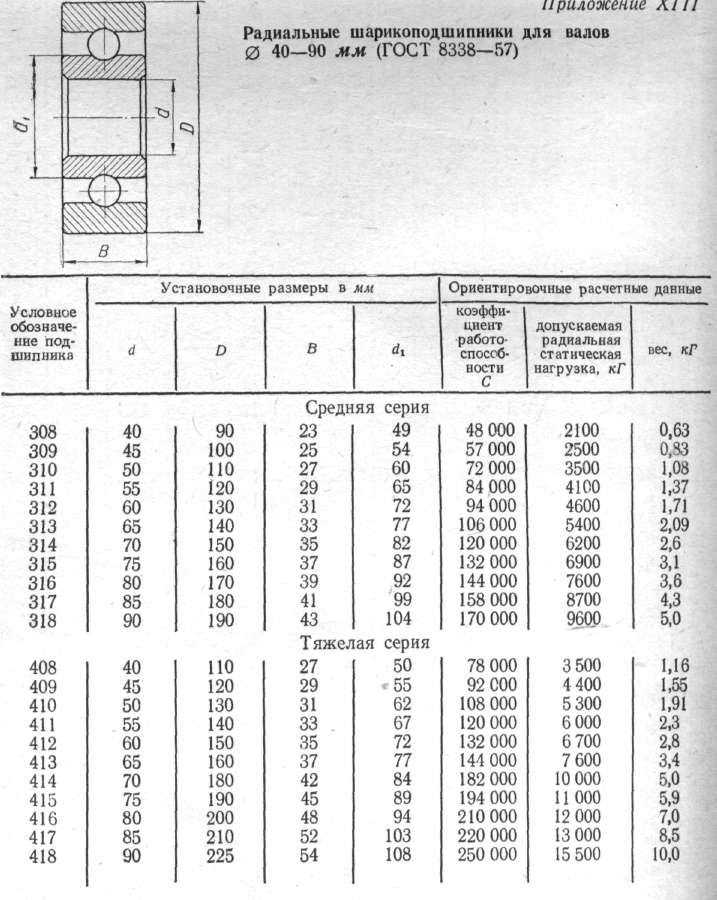

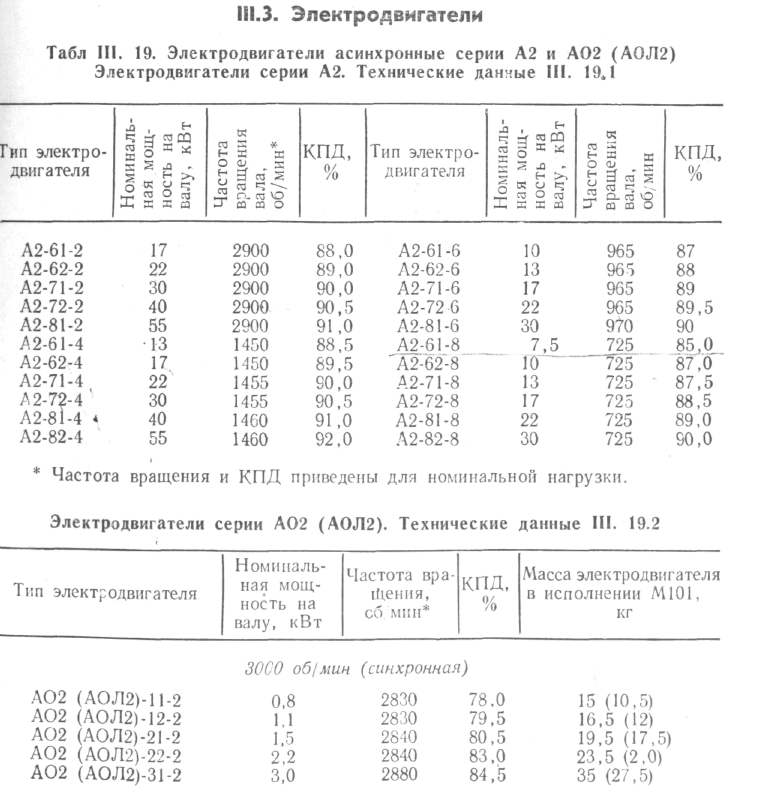

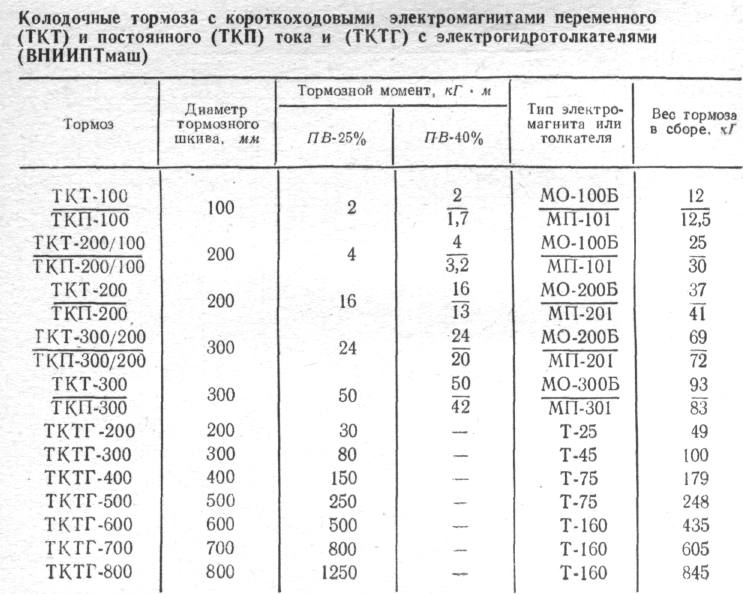

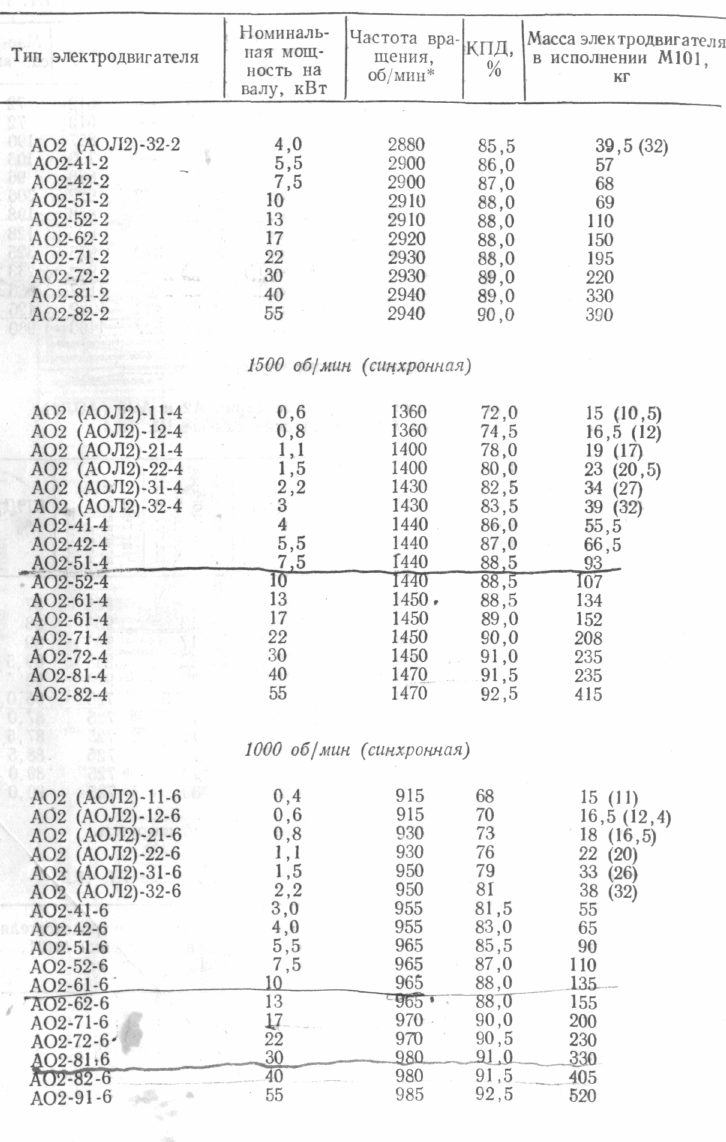

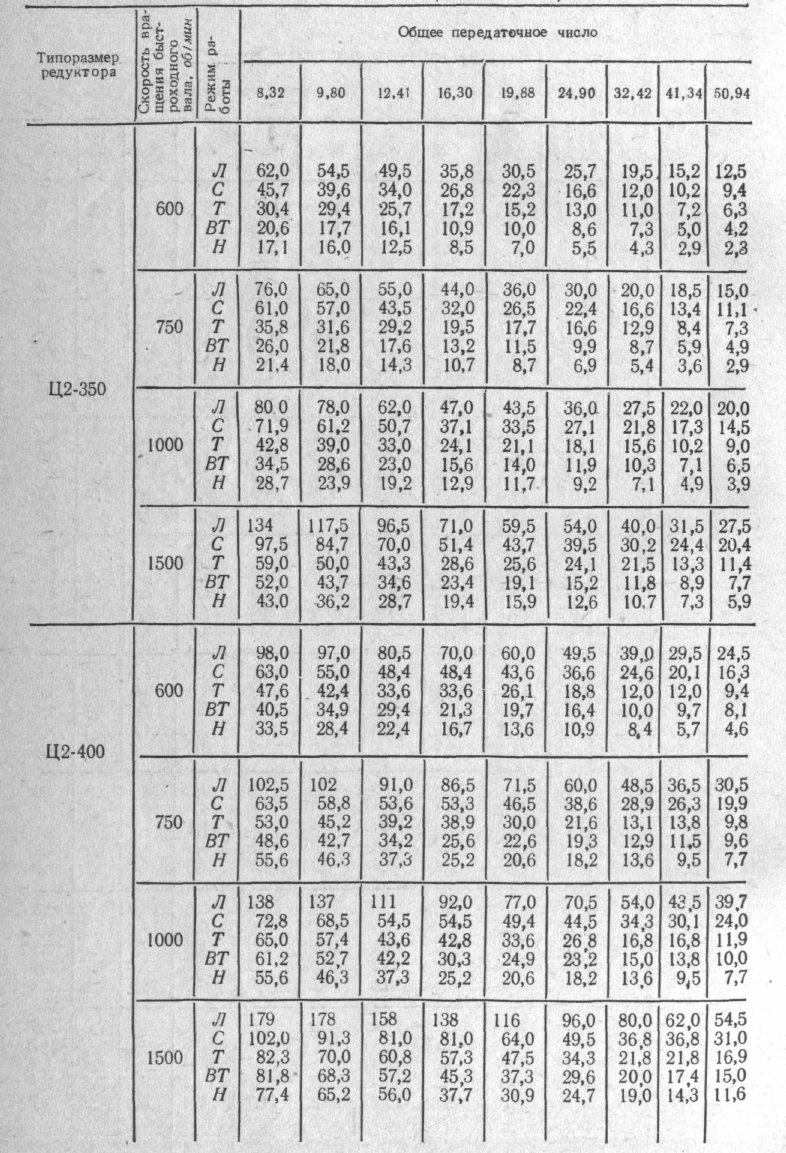

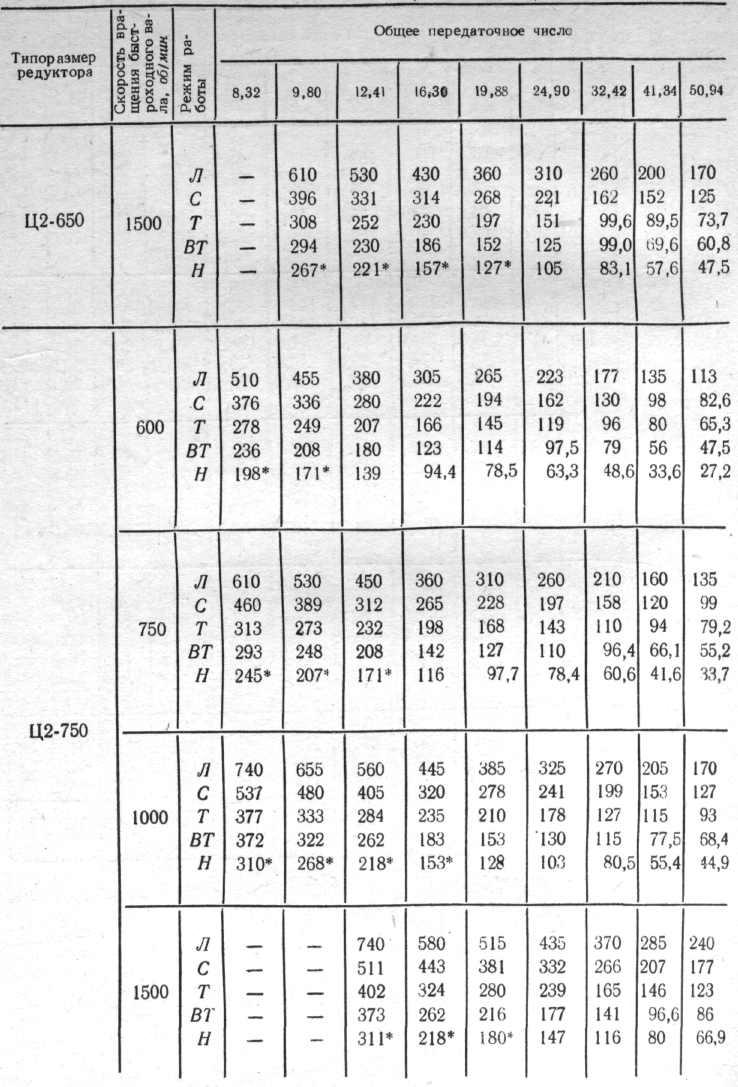

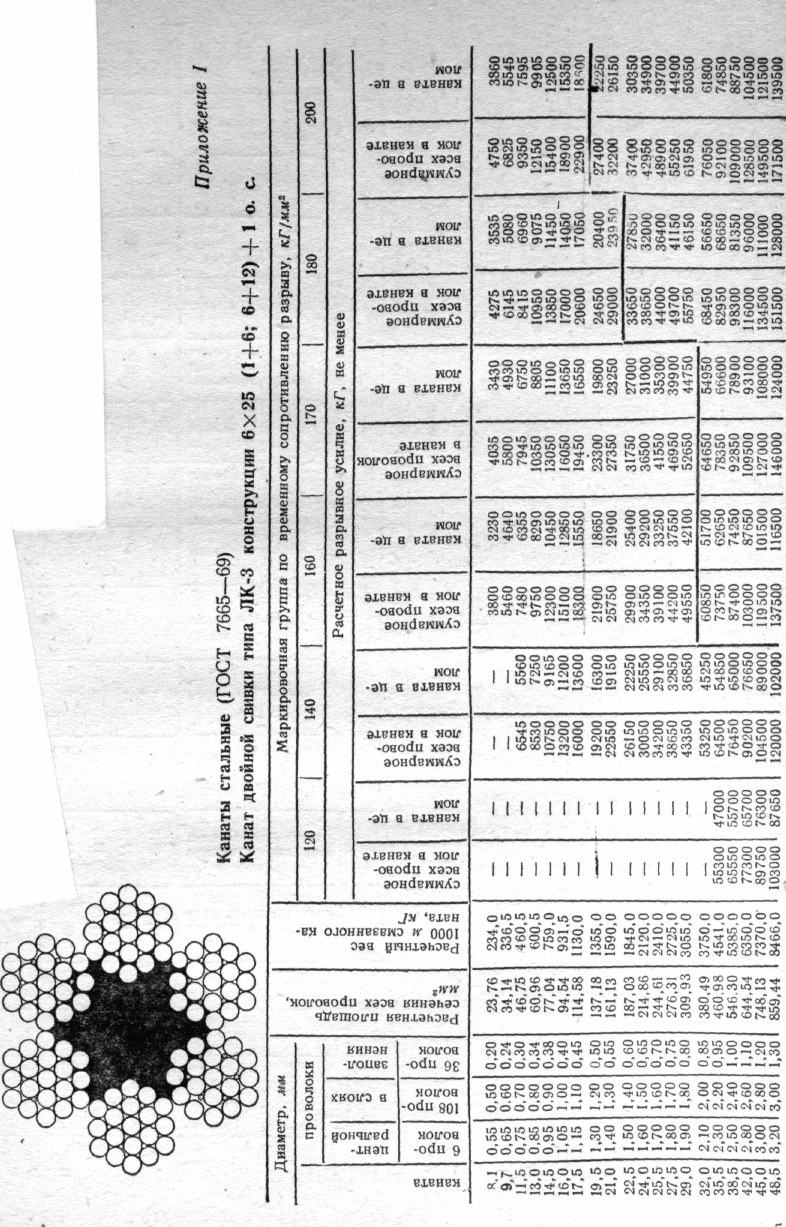

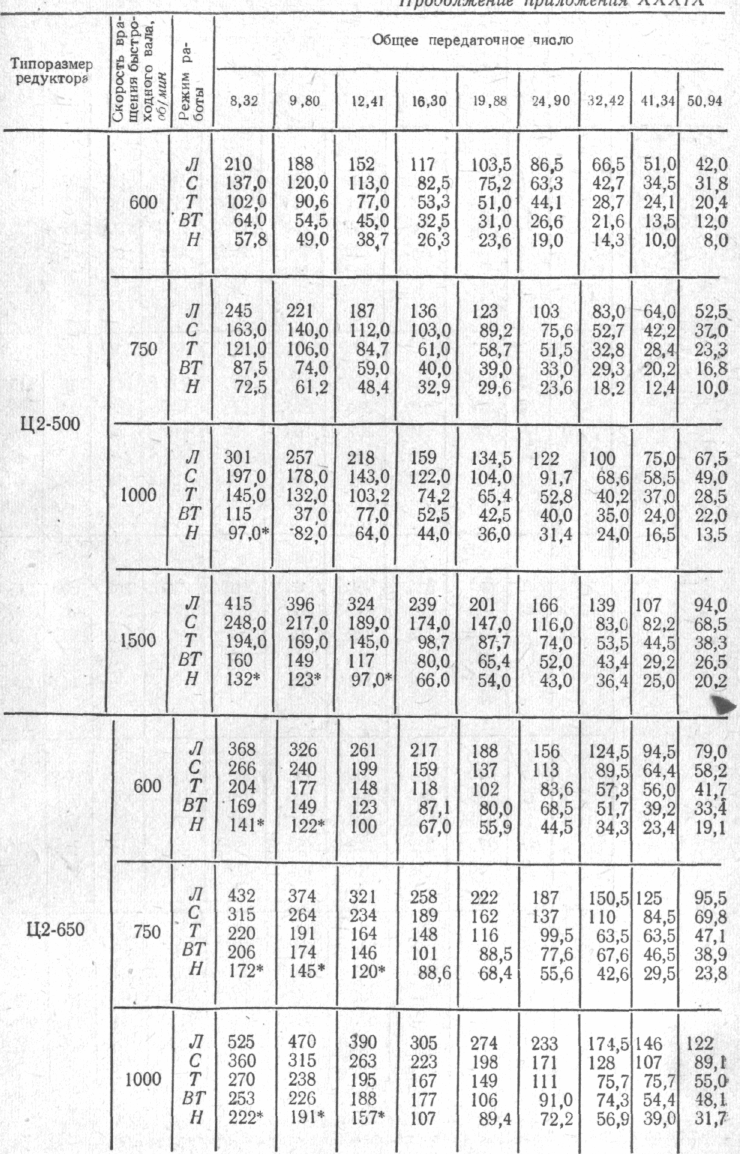

Користуючись додатками V- VII вибираємо електродвигун M012-6, для якого n = 890 об/хв ; N = 2,2 кВт

Порядок виконання роботи:

З таблиці варіантів завдання вибрати вихідні дані для розрахунку приводу роликового конвеєра.
Розрахувати момент на приводній шийці ролика рольганга М_ст.
Розрахувати потужність, необхідну для обертання ролика

рольганга N_рол
