Введение.
Значительные изменения во многих областях науки и техники обусловлены развитием электроники. В настоящее время невозможно найти какую-либо отрасль промышленности, в которой не использовались бы электронные приборы или электронные устройства измерительной техники, автоматики и вычислительной техники. Причем тенденция развития такова, что для электронных информационных устройств и устройств автоматики непрерывно увеличивается. Это является результатом развития интегральной технологии, внедрение которой позволило наладить массовый выпуск дешевых, высококачественных, не требующих специальной настройки и наладки микроэлектронных функциональных узлов различного назначения.
Следовательно, развитие технологии в данном направлении перспективная отрасль технологии.
Анализ задания.
В данной курсовой работе требуется рассчитать каскад включенный по схеме с ОЭ. Он выполнен на биполярном транзисторе КТ 332А – это кремниевый эпитаксиально-планарный n-p-n транзистор. Предназначен для работы в усилительных энтегрально-гибридных микросхемах в блоках аппаратуры, обеспечивающих герметизацию. Оформление безкорпусное с гибкими выводами.

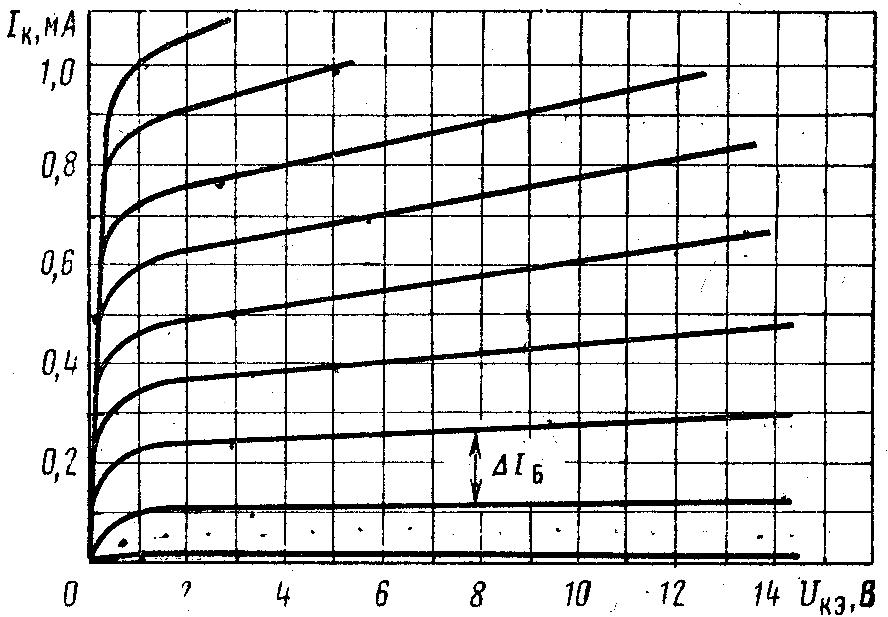

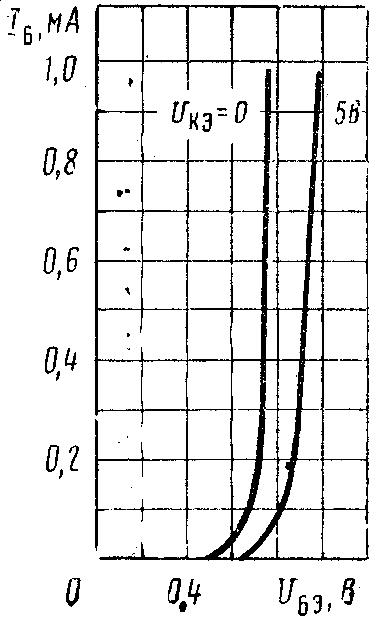

Входные и выходные характеристики представлены на рисунке 1.
IБ=2,5mkA
рис.1
Максимально допустимые параметры:
Гарантируются при температуре окружающей среды Тс=-60…1250С
Постоянный ток коллектора, Iкmax.…………………………...………….….20мА
Постоянный ток базы,IБmax.………………………………………………...…5мА
Импульсный ток коллектора при tи10мкс, Q10, Iки.…………………….50мА
Постоянное напряжение эмиттер-база, UЭБ.…………………………………..3В
Постоянное напряжение коллектор-база, UКБ.……………………………….15В
Постоянное напряжение коллектор эмиттера при Rб10 кОм,UКЭR…...…...15В
Постоянная рассеиваемая мощность коллектора при Тс=-60…+750С, Rkmax………………………………………………………………………….15мВт
Температура перехода, Тпmax.……………………………………….………1350С
Тепловое сопротивление перехода окружающая среда, Rтпс.………….40С/мВт
Данный каскад включает в себя диод КД 409А – кремниевый, и эпитаксиальный. Предназначен для использования в селекторах телевизионных каналов и высококачественных детекторах. Выпускается в пластиковом корпусе с гибкими выводами. Маркируется желтой точкой на корпусе.
Предельные эксплуатационные данные
Постоянное или импульсное обратное напряжение.…………………..24В
Постоянный или средний прямой ток:
при Т+350С.………………………………………………………..……50 мА
при Т=+1000С.…………………………………………………………....25 мА
Импульсный прямой ток при tи10 мкс и Q10:
при Т+350С.……………………………………………………………500 мА
при Т=+1000С.……………………………...………………………...…250 мА
Температура окружающей среды.…………………………………..-60…+1000С
Математические модели компонентов.
Рассмотрим математические модели компонентов, которые будут встречаться в дальнейших расчетах. Это элементы R и С. Причем для одного и того же компонента может быть использовано несколько математических моделей. Математические модели пассивных двухполюсников являются выражения закона Ома для них.
R
U1
U2
U=I·R,
I=G·U, U=U1
– U2
I
C
U1
U2
I
