1. Инструмент «Волшебная палочка»
Из всех инструментов ArchiCAD, предназначенных для редактирования объектов, выделяется замечательный инструмент, носящий вполне заслуженное название «Волшебная палочка». На первый взгляд, его способность всего-навсего выделять контуры не производит большого впечатления, но в умелых руках этот инструмент становится действительно волшебным.
Инструмент Magic Wand (Волшебная палочка) активизируется одним из способов:
командой главного меню ArchiCAD Design ~ Outline Polygon with Magic Wand (Проектирование ~ Выделение контура волшебной палочкой);
кнопкой ~ палитры Control Вох (Палитра управления);
нажатием и удержанием клавиши Пробел в режиме построения объекта.
СОВЕТ Настоятельно рекомендую использовать последний способ из-за его простоты и большего удобства пользования.
При активном инструменте Magic Wand (Волшебная палочка) указатель мыши может принимать три формы, в зависимости установлена ли волшебная палочка на характеристическую точку объекта, на ребре объекта, на грани объекта, находится в области штриховки или на пустом месте.
Волшебная палочка работает с плоскими и трехмерными объектами следующих типов: линия, дуга, полилиния, штриховка, сплайн, стена, балка, перекрытие, крыша и сетка.
Принцип работы этого инструмента заключается в поиске и построении контура, который образован контурами или поверхностями объектов, причем эти объекты могут произвольным образом пересекаться друг с другом.
Если щелчок кнопкой мыши производится на характеристической точке или ребре объекта, волшебная палочка отслеживает форму контура, которому принадлежит указанная точка или ребро, и строит поверх исходного контура его копию.
Если щелчок кнопкой мыши производится внутри замкнутого пространства, ограниченного какими-либо объектами, волшебная палочка ищет контур, ограничивающий это пространство, вне зависимости от того, каким объектам принадлежат границы, и строит копию этого контура.
1.1. Построение древнегреческой колонны с каннелюрами
Результаты работы волшебной палочки порой настолько поразительны, что начинаешь понимать, почему этот инструмент носит такое название. Убедитесь сами.
Древние греки украшали свои храмы колоннами с каннелюрами - ложбинками, идущими вдоль колонны. Предположим, стоит задача построить греческую колонну.
Сечение такой колонны имеет вид зубчатого колеса. В стандартных библиотеках ArchiCAD такого сечения нет, а в приведенном выше списке объектов, с которыми работает волшебная палочка, нет колонны. Задача невыполнима? А если подумать?
Построим вместо колонны стену, а форму ее основания нарисуем сами.
1. Перейдите в окно плана этажа.
2. Активизируйте инструмент построения ArcjCircle (Дуга/окружность).
3. Постройте окружность.

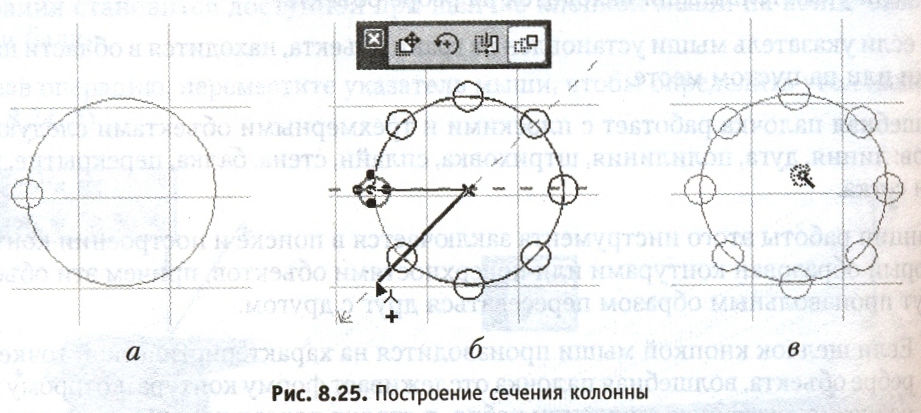

4. В точке пересечения окружности с одной из ее осей постройте окружность меньшего диаметра (рис. 8.25, а).
5. Размножьте малую окружность вдоль контура большой, тиражируя объекты. Метод размножения - Rotate (Поворот), точка оси поворота - центр большой окружности, конечная точка - большая окружность (рис. 8.25, 6).
6. Активизируйте инструмент построения WaLL (Стена).
7. Нажав кнопку информационной палитры, выберите метод построения стены: полигональная стена.
8. Включаем волшебную палочку. Нажмите пробел. Указатель мыши должен принять форму облака с черной палочкой
9. Не отпуская клавишу пробела, переместите указатель мыши внутрь построенного контура (рис. 8.25, в).
10. Щелкните кнопкой мыши. Внутренний контур будет заштрихован. Это означает, что колонна построена.
Волшебная палочка создала новый контур, поэтому построенные вспомогательные окружности больше не нужны. Используя инструмент циклического перебора объектов, выделите и удалите вспомогательные окружности (рис. 8.26, а). Переключитесь в окно просмотра и редактирования трехмерных объектов и посмотрите результат построения (рис. 8.26, 6).
