Кольцевое дублирование. Генератор м-последовательности одноканальный.

Функционирование генератора описывается соотношением

Для формирования функции обратной связи корректирующее устройство системы содержит копию ДУ (рис. 7.11) и соединения выходов 3-го и 4-го разрядов регистра с входами сумматора по mod2.

Рис. 7.11. Схема кольцевого дублирования генератора М-последовательности.

Временные диаграммы функционирования КТ генератора М-последовательности представлены на рис. 7.12.

Рис. 7.12. Временные диаграммы КД генератора М-последовательности.

Из временных диаграмм видно, что через 15 тактовых импульса система вновь приходит в начальное состояние, т.е. период , что говорит об исправности генератора М-последовательности.

Чтобы удостовериться в правильности работы полученной схемы, проведём КД генератора М-последовательности с введённой искусственно ошибкой. Схема КД генератора с вводом ошибки приведена на рисунке 7.12а.

Рис. 7.12а. Схема КД генератора М-последовательности с вводом ошибки.

Соответствующие временные диаграммы представлены на рис. 7.13.

Рис. 7.13. Временные диаграммы КД генератора с вводом ошибки.

Из временных диаграмм видно, что период , что индицирует о неисправности генератора М-последовательности.

2.5. Генератор м-последовательности многоканальный.

Функционирование генератора описывается соотношением

Для формирования функции обратной связи корректирующее устройство системы содержит копию ДУ (рис. 7.14) и соединения выходов 3-го и 4-го разрядов регистра с входами сумматора по mod2.

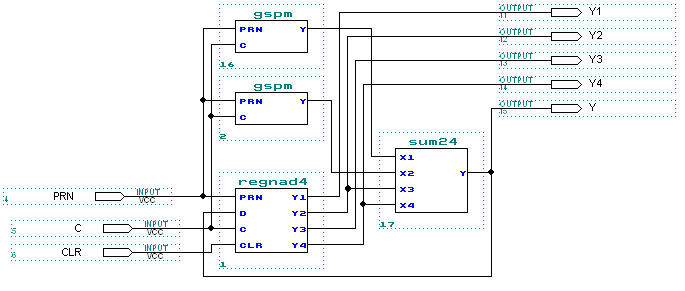

Рис. 7.14. Схема кольцевого дублирования генератора М-последовательности.

Временные диаграммы функционирования КТ генератора М-последовательности представлены на рис. 7.15.

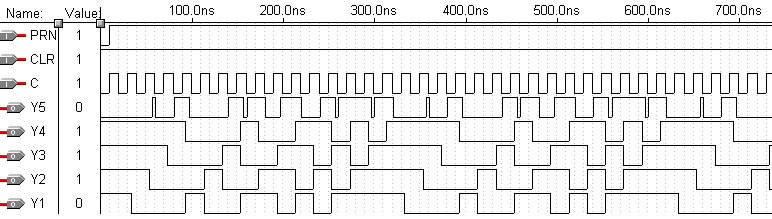

Рис. 7.15. Временные диаграммы КД генератора М-последовательности.

Из временных диаграмм видно, что через 15 тактовых импульса система вновь приходит в начальное состояние, т.е. период , что говорит об исправности генератора М-последовательности.

Чтобы удостовериться в правильности работы полученной схемы, проведём КД генератора М-последовательности с введённой искусственно ошибкой. Схема КД генератора с вводом ошибки приведена на рисунке 7.16.

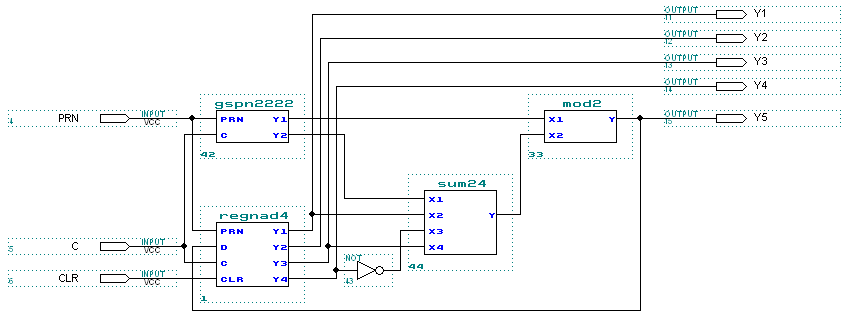

Рис. 7.16. Схема КД генератора М-последовательности с вводом ошибки.

Соответствующие временные диаграммы представлены на рис. 7.16а.

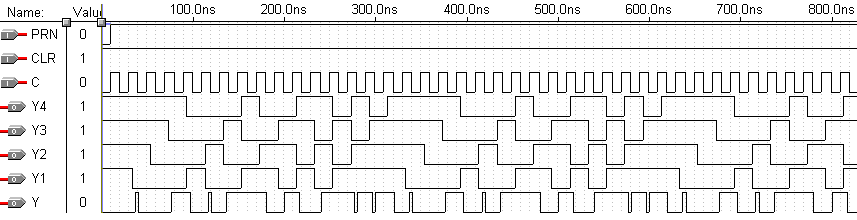

Рис. 7.16а. Временные диаграммы КД генератора с вводом ошибки.

Из временных диаграмм видно, что период , что индицирует о неисправности генератора М-последовательности.

Рис. 3.15а. Схема КТ генератора М-последовательности с вводом ошибки

Соответствующие временные диаграммы представлены на рис. 3.16а.

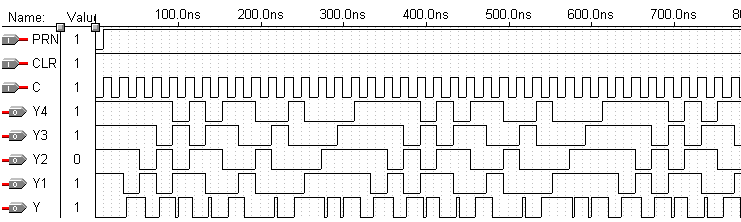

Рис. 3.16а. Временные диаграммы КТ генератора с вводом ошибки.

Из временных диаграмм видно, что период , что индицирует о неисправности генератора М-последовательности.
