15. Расчет асбестоцементных плит. Расчетная схема, расчетное поперечное сечение. Основные положения расчета.

Расчет асбестоцементных плит производится на изгиб по схеме однопролетной свободно опертой балки с учетом податливости соединения между обшивками и каркасом.

Определение напряжений в расчетном сечении при наличии податливости в соединениях обшивок с каркасом производится в два этапа, причем при назначении расчетного сечения каркасной плиты учитывается только часть обшивок, редуцируемых к ребрам (рис. 8.9): b1 =18ht.sup , b2 = 25ht.inf (но не более половины расстояния между ребрами каркаса 1/2 a ).

Проверку прочности элементов асбестоцементных конструкций выполняют исходя из условий:

а) для обшивок:

б) для каркаса:

16. Классификация балок.

Деревянные балки:

1)составные:

• Составные балки на деревянных вкладышах

• Составные балки на пластинчатых нагелях

• Составные балки на шпонках и колодках

2)клееные:

• Дощатоклееные (прямолинейные, гнутоклееные)

• Клеефанерные (с плоской стенкой: коробчатого сечения и двутаврового сечения; с волнистой стенкой)

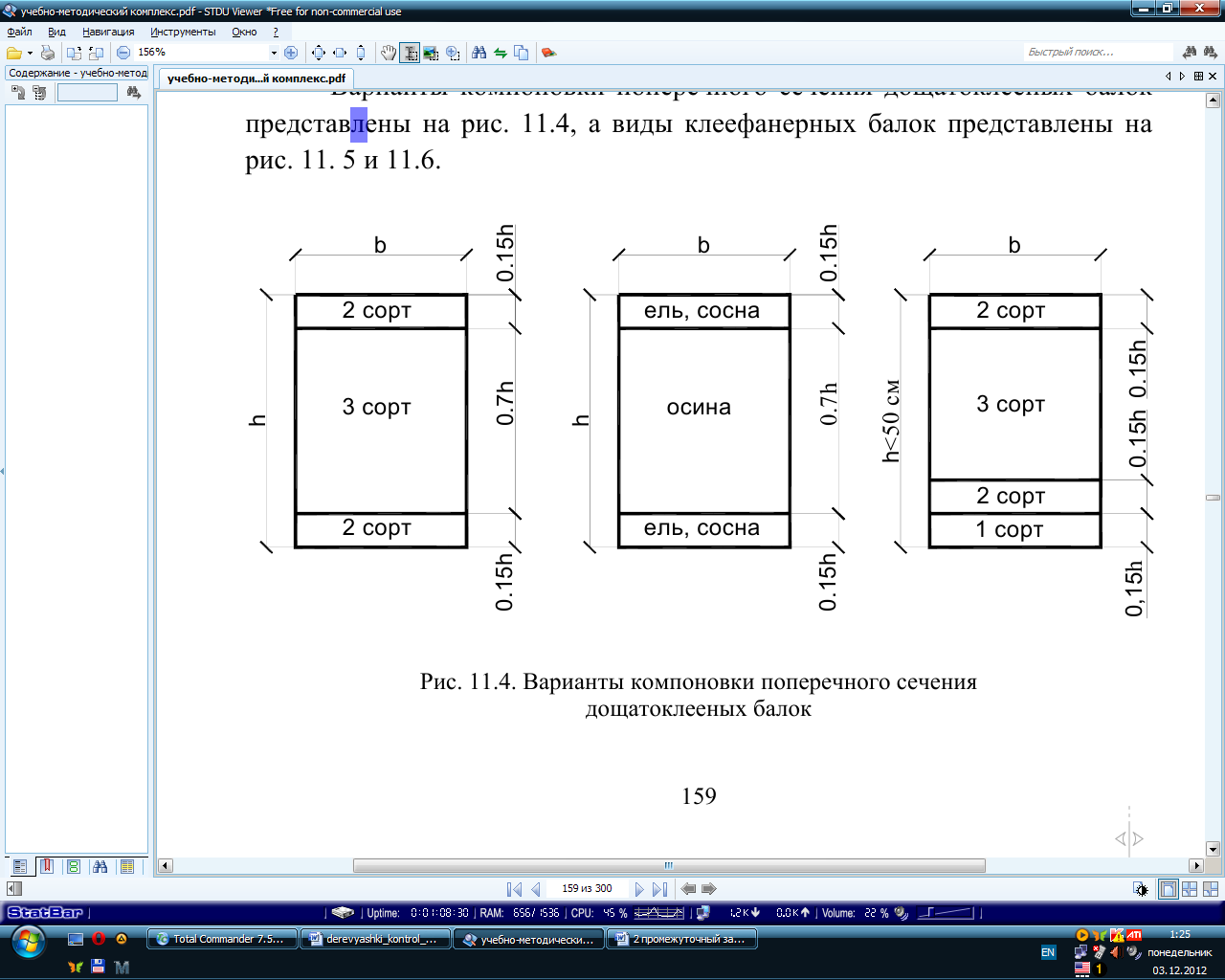

17. Конструктивные решения дощатоклееных балок.

18. Конструктивные решения балок на соединениях.

Составные балки на деревянных вкладышах

Составные балки на пластинчатых нагелях

Составные балки на шпонках и колодках

19. Конструктивные решения клеефанерных балок.

С плоской стенкой, С волнистой стенкой, Коробчатого сечения, Двутаврового сечения

20. Классификация стоек.

1)Цельнодеревянные стойки представляют собой деревянные элементы (брусья, толстые доски, круглые или окантованные бревна).

2)Составные стойки состоят из цельных брусьев или толстых досок, соединенных по длине болтами или гвоздями. Стержни составных стоек соединяются плашмя вплотную или имеют зазоры, выполненные с помощью прокладок из досок или брусков

3)Клеедеревянные стойки могут иметь квадратное или прямоугольное сечение. Сечение стойки: постоянное, переменное, ступенчатое.

4)Решетчатые стойки применяют в качестве опор несущих конструкций покрытий и стен деревянных производственных зданий в районах, где нет возможности изготовить клеедеревянные стойки.

21. Классификация арок по статическим схемам, по особенностям опирания, по форме осей.

1) по статическим схемам:

Трехшарнирные, Двухшарнирные

2)по особенностям опирания:

без затяжек, с затяжками (или с нижними поясами)

3)по форме осей:

--сегментные (или кругового очертания). (Арки имеют верхние пояса, оси которых располагаются на общейчасти окружности)

--стрельчатые (Арки состоят из двух полуарок, оси которых располагаются на двух одинаковых частях окружности, стыкующиеся под углом в коньковом шарнире)

--треугольные (или треугольные распорные системы) без затяжки

-- безраскосные треугольные фермы (с затяжками) --ломаные (Состоят из полуарок с ломаными поясами)

22. Конструктивные решения треугольных арок.

1) из клееных дощатых блоков

l = 12 ÷ 18 м; Обрезные по шаблону блоки (клееный пакет досок 33 ÷ 35 мм) соединяют в коньке (замке) деревянными накладками на болтах. Затяжки делают из армированной стали с подвесками. Для удобства транспортирования в затяжках устраивают монтажный стык с натяжной муфтой.

2) из балок на пластинчатых качелях

l < 12 м; H = (1/8 ÷ 1/5)l; В коньковом узле балки соединяются деревянными парными накладками, а в опорах – затяжкой изкруглой или профильной стали.

3) из балок с волнистой фанерной стенкой

l = 18 м; H = (1/4 ÷ 1/5)l; Высота сечения блока 450 ÷ 500 мм.

В коньке фанерные блоки соединяются бобышкой и парными накладками на болтах. Затяжка выполняется из круглой стали с защитным покрытием.
