5. Классификация водозаборов из поверхностных источников. Основные типы
водозаборов.
Водозаборы различают:
по типу водоема – речные, водохранилищные, озерные и морские;
по назначению – хозяйственно-питьевые и технологические (производственные);
по производительности – малой (до 1 м3/с), средней (от 1 до 6 м3/с) и большой (более 6 м3/с);
по степени стационарности – стационарные и не стационарные (фуникулерные и плавучие);
по сроку эксплуатации – постоянные и временные;
по месту расположения водоприемника – русловые, береговые, ковшовые и приплотинные;
по взаимному расположению береговых колодцев и насосных станций 1-го подъема – раздельные и совмещенные;
6. Основные схемы береговых водозаборов и условия их применения.
Береговые водозаборы применяются при наличии достаточных глубин у берега, крутом береге и достаточно высоком качестве воды у берега.
Береговой водозабор (рис.1.) представляет собой железобетонный колодец круглой или прямоугольной формы в плане. Колодец разделен поперечной вертикальной стенкой с отверстиями, перекрываемыми сетками 4, на два отделения – приемное 1 и всасывающее 2. Кроме этого, как правило, колодец делится продольной вертикальной стенкой на две параллельно работающие секции, что позволяет производить ремонт и чистку без прекращения подачи воды.
В передней стенке колодца, которая находится в русле реки, устроены входные окна 3. Окна перекрываются решетками или рыбозащитными устройствами. Водоприемные отверстия береговых водозаборов всегда доступны для обслуживания, что делает их надежнее русловых водозаборов.
(рис.1.3.) применяется при сложении берега из прочных пород (скала, известняки), небольшой амплитуде колебаний уровней воды (до 6 м), достаточной высоте всасывания насосов (более 4 м).
Береговой водозабор совмещенного типа (рис.1.2.) применяется при сложении берега из непрочных пород, достаточно большой амплитуде колебаний уровней воды и необходимости установки насосов «под залив».
Береговой водозабор раздельного типа (рис 1.1.) применяется при сложении берега из непрочных пород, небольшой амплитуде колебаний уровней воды (до 6 м), достаточной высоте всасывания насосов (более 4 м) и малой производительности (не более 1 м3/с).

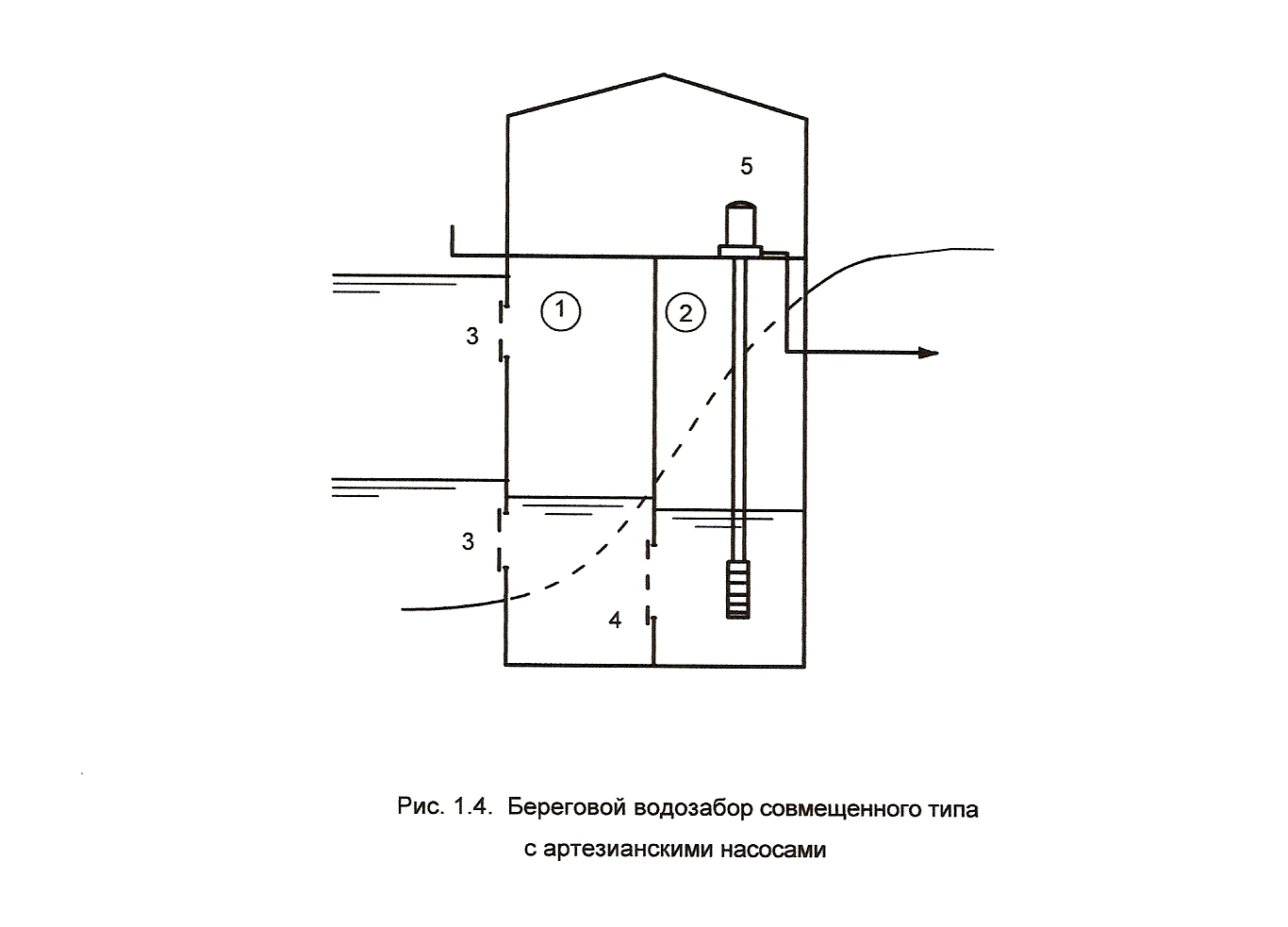

Береговой водозабор совмещенного типа (рис.1.4.) применяется при сложении берега из непрочных пород, большой амплитуде колебаний уровней воды (более 6 м) и возможности использования артезианских насосов. Такая схема значительно компактней и дешевле, чем схема (рис.1.3.).
7. Основные схемы русловых водозаборов и условия их применения.
Водозаборныe сооружения руслового типа применяются при пологом строении берега с широкой затопляемой поймой, отсутствии достаточных глубин у берега и загрязненности воды у берега.
Русловые водозаборные сооружения (рис.2) состоят из одного или нескольких русловых затопленных водоприемников (оголовков) 1, самотечных 2 (рис.2.1.) или сифонных 2 (рис.2.2) водоводов, берегового колодца 4 и насосной станции 5. В береговом колодце, так же как и в береговом водоприемнике, устраиваются два отделения: приемное 5 и всасывающее 6. Между приемным и всасывающим отделениями в перегородке устанавливаются плоские съемные или вращающиеся сетки 7. Кроме этого, как правило, колодец делится продольной вертикальной стенкой на две параллельно работающие секции, что позволяет производить ремонт и чистку без прекращения подачи воды.
Забор воды из реки осуществляется через водоприемные отверстия (входные окна) затопленного водоприемника 1. В окнах установлены решетки для задержания крупных примесей. Из затопленного водоприемника вода поступает по самотечным водоводам 2 в приемное отделение 5, затем через сетки во всасывающее отделение 6, из которого забирается насосами насосной станции 1-го подъема 4 и подается по назначению.

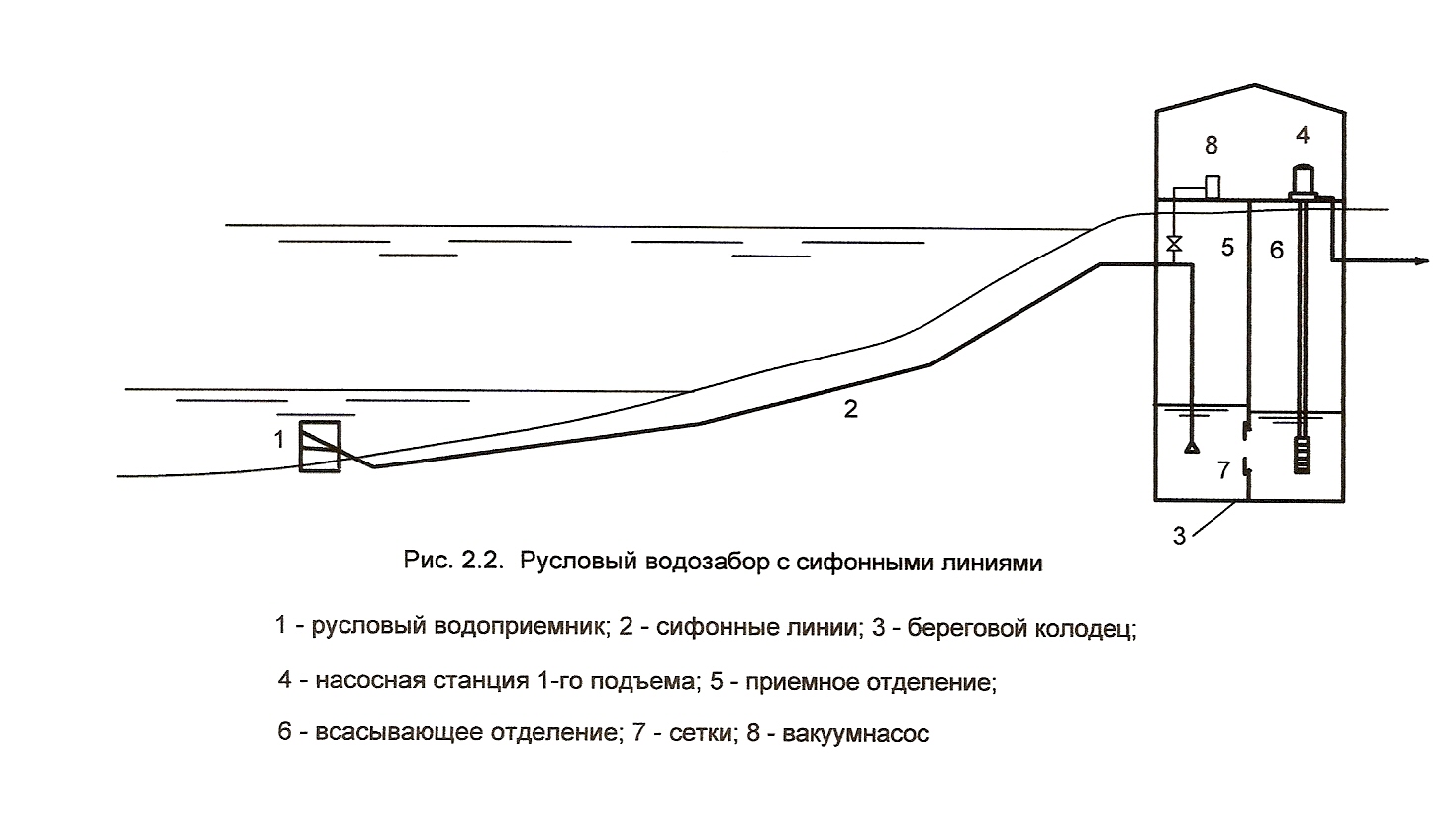

Сифонные водоводы (рис.2.2.) применяют в водозаборах II и III категории надежности подачи воды при тяжелых геологических условиях (сложение берега из скальных или сильно водоносных грунтов) или при очень большой глубине берегового колодца.
Применение сифонных линий вместо самотечных, позволяет уменьшить глубину заложения труб.
При включении сифона в работу из него вакуум-насосом 8 удаляют воздух, в результате чего вода из водоема под действием атмосферного давления поднимается в сифон и заполняет его (зарядка сифона).
