24. Водозаборы из водохранилищ.

В дополнение к особенностям забора воды из озер, в водохранилищах имеют место значительные колебания уровней воды при срабатывании и наполнении водохранилища. Эти колебания могут быть сезонными и суточными (если водохранилище энергетического назначения). Кроме этого, в водохранилищах может происходить отложение наносов (заиление), что существенно изменяет конфигурацию дна и берегов.

Выбор типа водозабора зависит от места его расположения в водохранилище.

При расположении в приплотинной зоне чаще всего водозабор совмещают с плотиной или примыкают к ней.

При расположении в средней зоне, аналогично озерным водозаборам, выносят забор воды далеко от берега или устраивают незатопляемые водоприемники островного типа (крибы).

В верховьях водохранилища водозаборы устраивают аналогично речным водозаборам.

Приплотинный водозабор из водохранилища

Водозабор из водохранилища в средней его зоне с регулируемым уровнем

приема воды

Борьба с биообрастаниями на водозаборах

Водоприемные окна с сороудерживающими решетками, самотечные, всасывающие и напорные трубопроводы на водозаборах из озер, водохранилищ и морей подвержены обрастанию гидробионтами, среди которых наиболее часто встречаются моллюски дрейсены. Обрастание это бывает нередко значительным и приводит к большим потерям напора. Слой дрейсены на внутренних стенках трубопроводов может достигать 7 – 10 см, вплоть до полной их закупорки.

Первостепенное значение в борьбе с биообрастаниями имеют предупредительные меры. Зная общие закономерности обитания и развития дрейсены, можно предотвратить ее воздействие.

Зимой при температуре меньше 5 ºС размножение ракушек не наблюдается. Массовое размножение дрейсены происходит при прогреве воды до 16 ºС, а наилучший рост и развитие – при 21 – 25 ºС. В южных областях России в динамике численности личинок моллюска имеется два пика, приходящиеся на первую декаду июля и третью декаду августа. Продолжительность жизни дрейсены 5 – 6 лет.

Эффективным и доступным средством предупреждения обрастания является предварительное хлорирование воды с вводом хлора перед водоприемными отверстиями. Дозы хлора устанавливают в зависимости от видов гидробионтов, преобладающих в той или иной географической зоне. Обрастание водозаборных сооружений предотвращается уже при остаточном содержании хлора в воде до 0,3 мг/л.

Хлорирование с оптимальной периодичностью обеспечивает гибель моллюсков на определенной стадии их развития, потерю связи с предметами и последующее удаление из системы смывом. Хлорирование осуществляется теплое время года – в периоды максимального развития дрейсены.

25. Водозаборы из морей.

К особенностям забора воды из морей относится:

- значительное воздействие волн на конструкции водозабора при штормах;

- колебания уровней воды, обусловленные приливами, отливами, волнением, морскими течениями;

- взмучивание наносов в прибрежной зоне, размыв берегов, образование отмелей, миграция донных наносов;

- большое количество мусора (морских водорослей) и обрастателей (малюсков);

- коррозионные свойства морской воды;

- вероятность возникновения сложных ледовых явлений (периодическое взламывание льда волнением, дрейф ледяных полей, сжатия и навалы льда, образование торосов и ледяных гряд и т.д.).

При проектировании морских водозаборов необходимо проводить тщательный анализ возможных осложнений и предусматривать мероприятия для борьбы с ними. Все оборудование водозаборов должно быть коррозионностойким.

Водозаборы могут устраиваться:

- в акватории портов – совмещенными с портовыми сооружениями (причалами);

- с защитной дамбой (при крутых берегах);

- с защитной дамбой и каналом (при пологих берегах);

- руслового типа – аналогично озерным водозаборам, выносят забор воды далеко от берега или устраивают незатопляемые водоприемники островного типа (крибы).

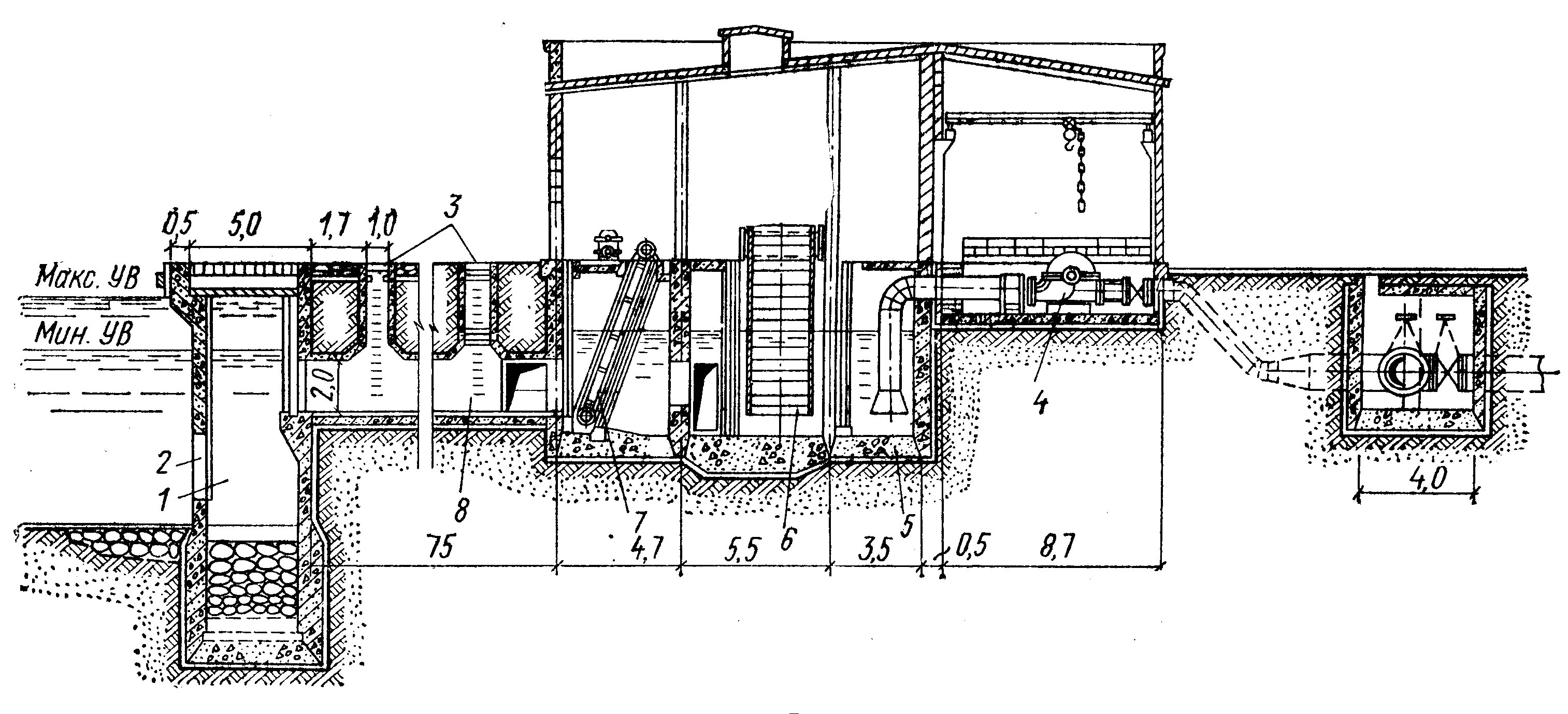

Водозабор, совмещенный с портовыми причалами

1 – береговой колодец (приемное отделение); 2 – водоприемные окна; 3 – смотровые колодцы; 4 – насосная станция; 5 – всасывающее отделение; 6 – ленточные вращающиеся сетки; 7 – наклонные решетки с механической очисткой; 8 – водопроводящий канал (галерея)

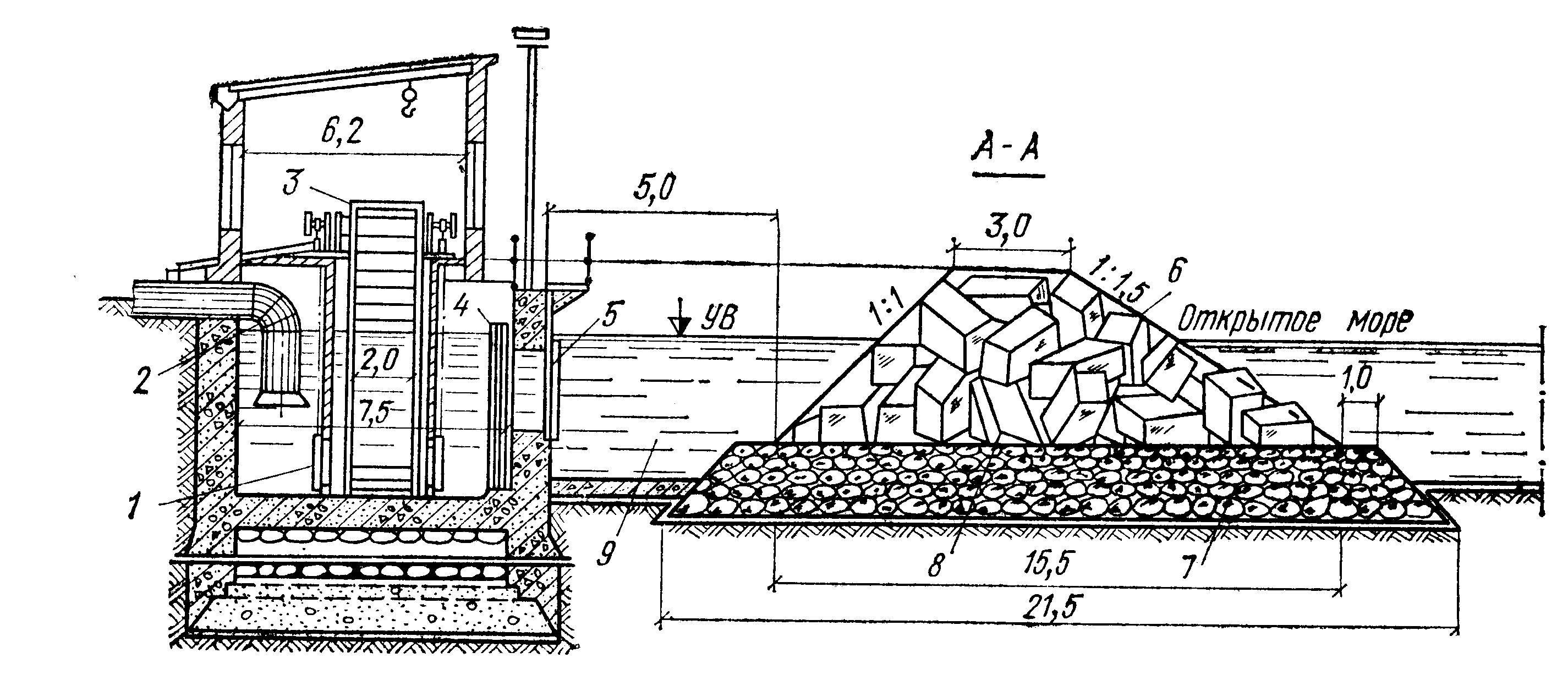

Водозабор с защитной дамбой

1 – затворы; 2 – всасывающие тру бопроводы; 3 – ленточные вращающиеся сетки; 4 – плоские сетки с крупной ячейкой; 5 – сороудерживающие решетки; 6 – бетонные массивы (надолбы); 7, 8 – послойная каменная наброска; 9 – акватория водозабора

Водозабор с защитной дамбой и каналом

1 – защитная дамба; 2 – канал; 3 – водозабор

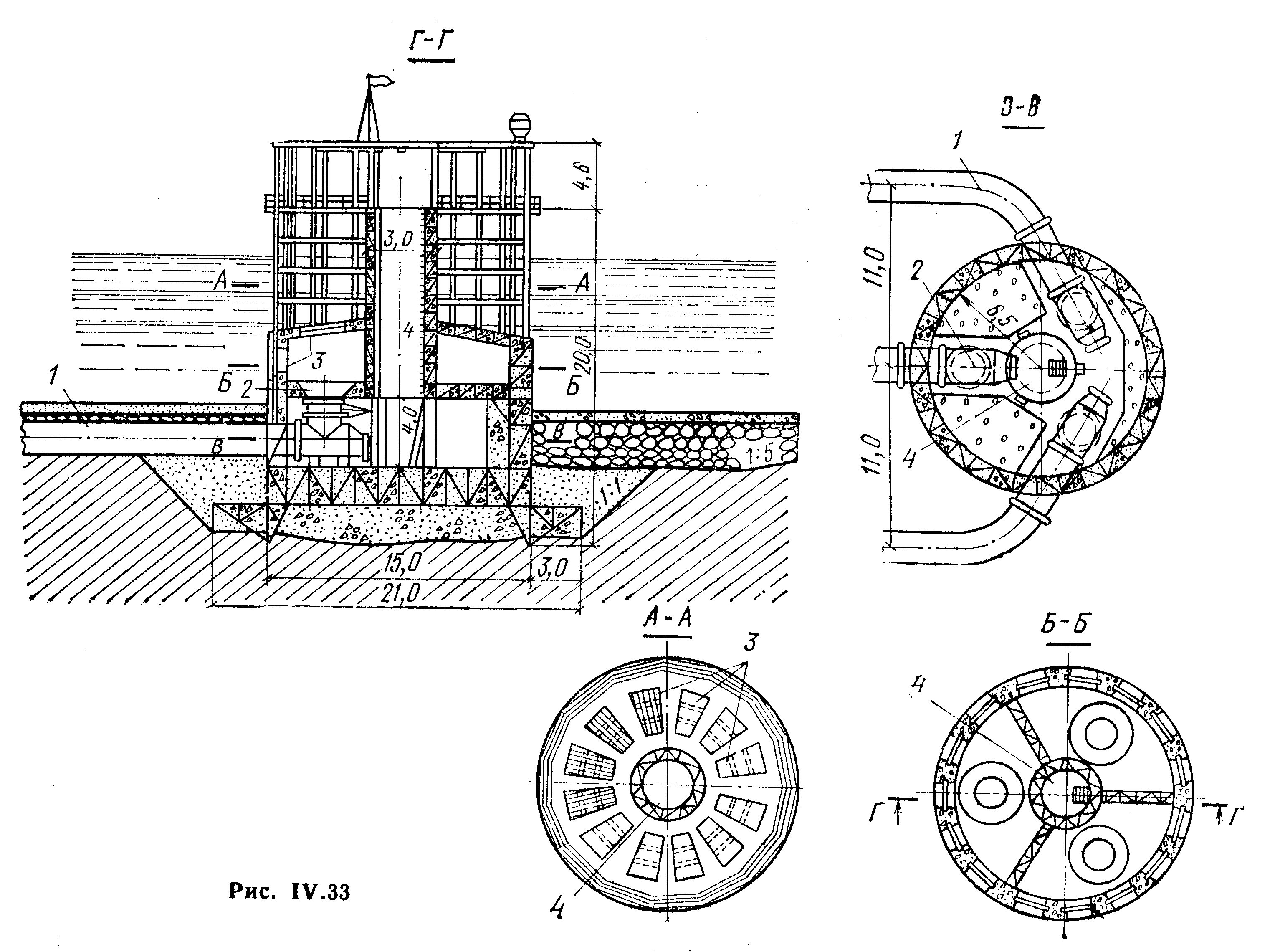

Незатопляемый водоприемник островного типа (криб) морского водозабора руслового типа

1 – самотечные водоводы; 2 – приемные раструбы; 3 – входные окна;

4 – железобетонная шахта
