Расчетная схема №3:

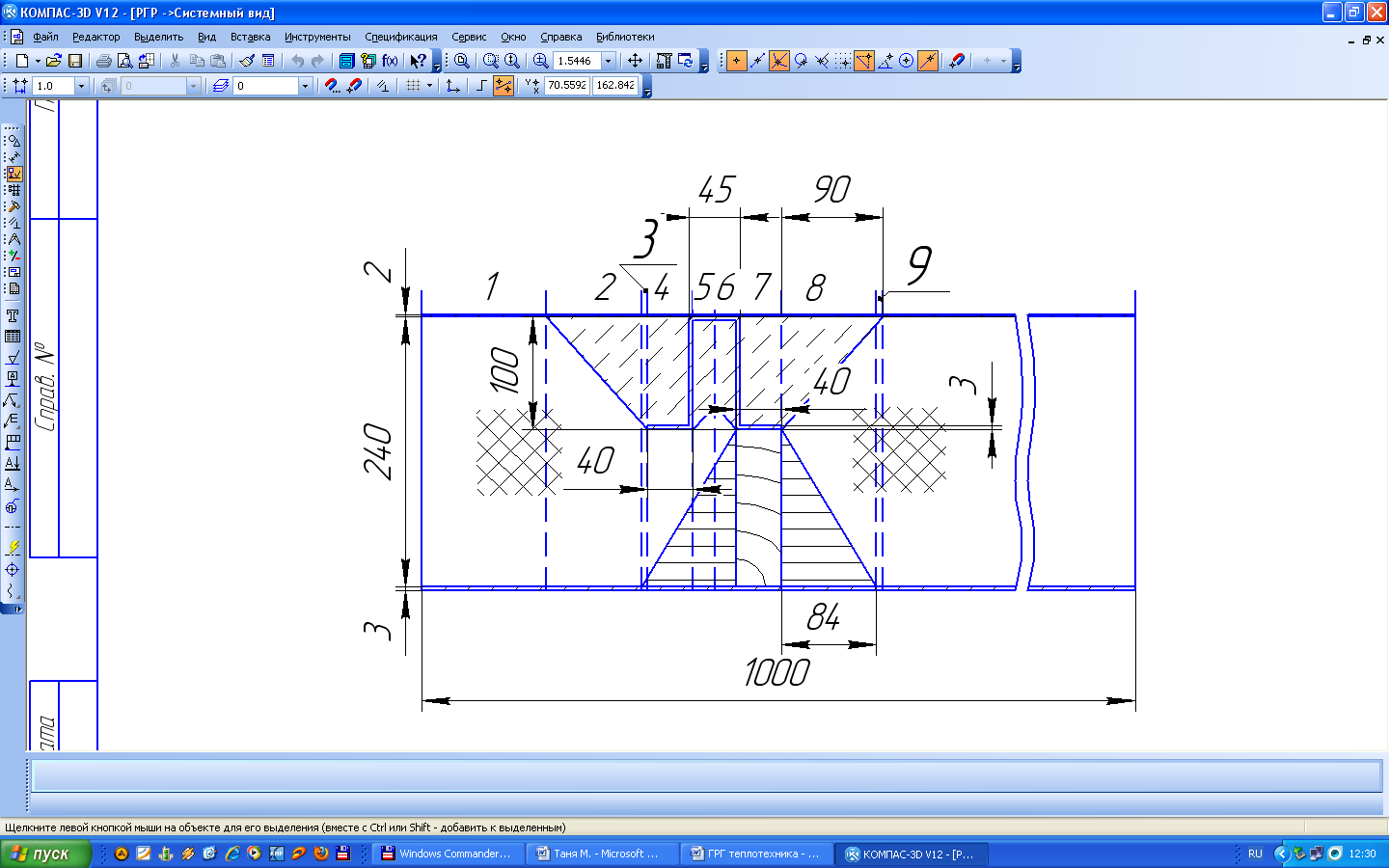

Рис.10. Расчетная схема Обобщенный способ.
Зона |
|
|
|
/ |
k |
Fk |
|
№ |
ширина |
||||||
1 |
0,701 |
8,36 |
8,36 |
0 |
1 |
0,12 |
0,08412 |
2 |
0,085 |
8,36 |
5,11 |
3,25 |
1,636 |
0,15 |
0,01275 |
3 |
0,005 |
5,11 |
4,72 |
0,39 |
1,083 |
0,203 |
0,001015 |
4 |
0,04 |
4,72 |
3,164 |
1,556 |
1,492 |
0,257 |
0,011028 |
5 |
0,0195 |
3,164 |
3,151 |
0,013 |
1,004 |
0,317 |
0,0061815 |
6 |
0,0195 |
3,151 |
1,645 |
1,506 |
1,916 |
0,432 |
0,008424 |
7 |
0,04 |
1,645 |
1,645 |
0 |
1 |
0,68 |
0,0272 |
8 |
0,084 |
1,645 |
8,134 |
-6,489 |
0,202 |
0,246 |
0,020664 |
9 |
0,006 |
8,134 |
8,36 |
-0,226 |
0,973 |
0,1213 |
0,0007278 |
∑ |
1 |
|
|
|
|
|
0,1714 |
Сопротивление термическое на гранях 1-й зоны влияния:
.
Коэффициент теплопередачи определяется по формуле:
.
Сопротивление термическое на гранях 2-й зоны влияния:
,
.
Коэффициент теплопередачи определяется по формуле:
.
Сопротивление термическое на гранях 3-й зоны влияния:
,
.
Коэффициент теплопередачи определяется по формуле:
.
Сопротивление термическое на гранях 4-й зоны влияния:
,
.
Коэффициент теплопередачи определяется по формуле:
.
Сопротивление термическое на гранях 5-й зоны влияния:
.
.
Коэффициент теплопередачи определяется по формуле:
.
Сопротивление термическое на гранях 6-й зоны влияния:
.
,
Коэффициент теплопередачи определяется по формуле:
.
Сопротивление термическое на гранях 7-й зоны влияния:
,
Коэффициент теплопередачи определяется по формуле
,
Сопротивление термическое на гранях 8-й зоны влияния:
Коэффициент теплопередачи определяется по формуле:
Сопротивление термическое на гранях 9-й зоны влияния:
Коэффициент теплопередачи определяется по формуле:
Способ «круговых потоков»
Рассматриваемый участок ограждения разбивается на зоны.
Размер ширины круговой зоны устанавливается из условия равенства термического сопротивления на ее внешней границе по прямому и криволинейному путям тепла:
,
h – высота металлического включения.
Коэффициент теплопередачи для зоны в способе «круговых потоков» будет равен:
H – расстояние между внутренним и наружным слоями.
d - расстояние от металлического включения до внутреннего или наружного слоя.
В зонах с прямолинейным распространением тепла коэффициент теплопередачи определяем как по способу «зон».
