Расчетная схема № 3:

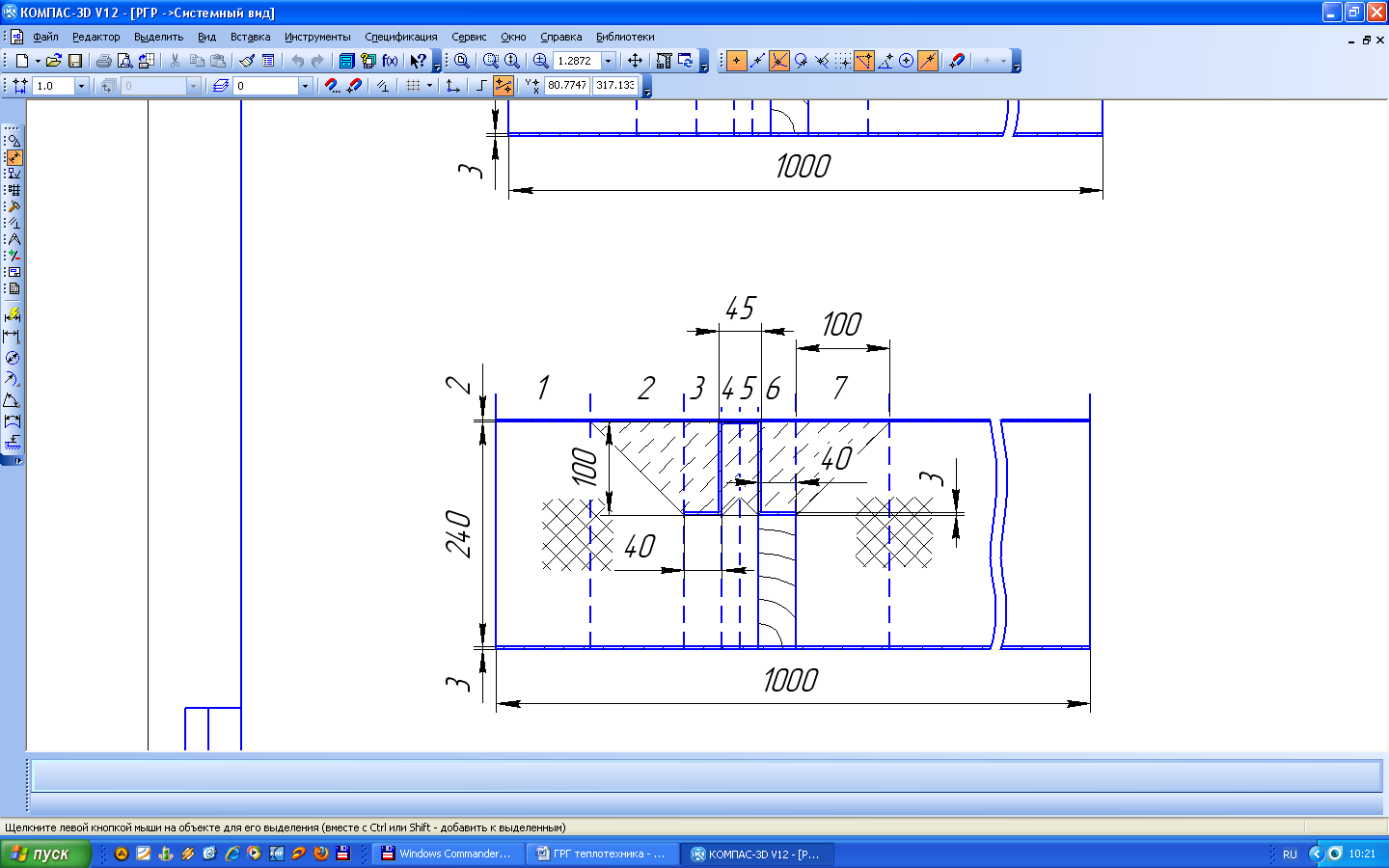

Рис.8. Расчетная схема способ Жилинского.

Коэффициент теплопередачи 1-й зоны

Сопротивление термическое на гранях 2-й зоны влияния:

Количества тепла, которое будет проходить через зону 2:

Коэффициент теплопередачи 3-й зоны

Сопротивление термическое на гранях 4-й зоны влияния:

Количества тепла, которое будет проходить через зону 4:

Количества тепла, которое будет проходить через зону 5:

Коэффициент теплопередачи 6-й зоны:

Количества тепла, которое будет проходить через зону 7:

Коэффициент теплопередачи ограждения определяется как:

Обобщенный способ

В обобщенном способе ширина зоны влияния металлического включения принимается равной 0,9 высоте металлического включения, для неметаллического включения ширина зоны влияния 0,6 высоты неметаллического включения. Зона влияния считается условно заполненной металлом (деревом).

Коэффициент теплопередачи в зоне влияния определяется по формуле:

Если = , тогда

Коэффициент теплопередачи всего участка ограждения определим по выражению:

Расчетная схема №2:

Рис.9. Расчетная схема Обобщенный способ.

Зона					/	K	F		F*K
№	ширина
1	0,808	7,33	7,33	0	1	0.136	0,808		0,11
2	0,0135	7,33	6,55	0,78	1,12	0,144	0,0135		0,002
3	0,0675	6,55	1,589	4,961	4,122	0,28	0,0675		0,02
4	0,03	1,589	1,589	0	1	0,63	0,03		0,02
5	0,0675	1,589	6,55	-4,961	0,243	0,28	0,0675		0,02
6	0,0135	6,55	7,33	-0,78	0,894	0,144	0,0135		0,002
∑	1							1		0,174
