- •Составители ю.А. Артеменко, е.В. Рыжков
- •Текст печатается в авторской редакции
- •305040 Курск, ул. 50 лет Октября, 94.
- •2. Сведения из теории
- •2.1. Фазовые превращения в сталях при сварке
- •2.2. Свариваемость низколегированных сталей с повышенным содержанием углерода
- •2.3. Расчет мгновенных скоростей охлаждения
- •2.4. Оценка допускаемой скорости охлаждения
- •Сталь35гс
- •2.5. Свариваемость среднелегированных сталей
- •3. Расчет параметров режима сварки
- •3.1. Ручная дуговая сварка
- •3.2. Механизированные способы сварки
- •3.2.1. Стыковые швы
- •Рекомендуемый диаметр электродной проволоки для односторонней сварки под флюсом без разделки кромок
- •Рекомендуемый диаметр электродной проволоки для двухсторонней сварки под флюсом без разделки кромок
- •Рекомендуемый диаметр электродной проволоки для сварки под флюсом с разделкой кромок
- •Рекомендуемый диаметр электродной
- •При выборе dэ следует дополнительно ориентироваться на допускаемую плотность тока (табл. 3.8)
- •Допускаемая плотность тока
- •Определяется оптимальное значение напряжения на дуге
- •Скорость сварки находится по формуле
- •Значения коэффициента а
- •Коэффициенты наплавки при сварке под флюсом
- •Площадь наплавки за один проход
- •При прямой полярности
- •3.2. Угловые швы
- •4. Порядок выполнения кр
- •4.1 Последовательность расчета
- •4.2. Содержание расчетно-пояснительной записки
- •Библиографический список
2.3. Расчет мгновенных скоростей охлаждения
При наплавке валика на массивное тело мгновенная скорость охлаждения при температуре Тm определяется согласно [3]:
(2.3)
Для однопроходной сварки листов толщиной встык со сквозным проплавлением
,
(2.4)
где : λ – коэффициент теплопроводности, Вт/(см · оС), λ = 0,4;
сρ – объемная теплоемкость, Дж/(см3 · оС), сρ = 4,3;
Т0 – начальная температура изделия перед сваркой; оС;
Тm – температура наименьшей устойчивости аустенита, оС.
qп – погонная энергия сварки, определяется по формуле
,
Дж/м;
где – к.п.д. источника энергии, равен 0,70,9;
I – ток дуги;
U – напряжение на дуге;
vси – скорость сварки
Для большинства конструкционных сталей Тm лежит в пределах 500-600оС .
Для многослойной сварки стыковых и угловых швов скорость охлаждения при сварке первого слоя определяется по формуле для модели точечного источника на поверхности плоского слоя толщиной
,

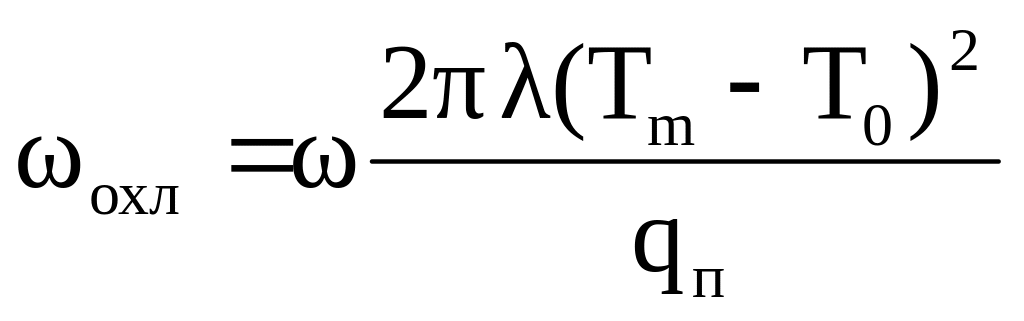

(2.5)
где ω – безразмерная поправка, учитывающая ограниченную толщину свариваемых листов. Она зависит от безразмерной величины 1/θ, который определяется по формуле
.
(2.6)
Д
ля
определения ω = f(1/θ)
для корневого шва построен график,
приведенный на рис. 2.2.
Рис. 2.2. График для расчета ω
При 1/ < 0,4 скорости охлаждения, определенные по формулам (2.3) и (2.5) практически совпадают, а при 1/ >2,5 допускается для расчета охл использование формулы 2.4.
При использования формулы (2.6) для различных типов сварки соединений используются поправочные коэффициенты К1, учитывающий угол разделки шва , и K2 приведения толщины s. Для расчета скорости охлаждения при сварке 1-го слоя шва в формулы следует подставлять не истинные значения погонной энергии qn и толщины металла , а приведенные:
qп пр = К1qп; пр.=K2. (2.7)
Значения коэффициентов приведены в табл. 2.1.
Таблица 2.1
Значения поправочных коэффициентов К1 и К2.
Коэффициент |
Соединение |
||
Стыковое, =60о |
Тавровое |
Крестовое |
|
К1 К2 |
3/2 3/2 |
2/3 1 |
½ 1 |
2.4. Оценка допускаемой скорости охлаждения
Для многих сталей значения ωкр известны из специальной литературы [4]. При отсутствии сведений по допускаемой скорости охлаждения ЗТВ при сварке стали возможно использование термокинетических (анизотермических) диаграмм превращения аустенита, взятых из [1]. Пример термокинетической диаграммы для стали 35ГС представлен на рис. 2.3. Температуре минимальной устойчивости аустенита Тm соответствует точка F на экстремуме кривой, соответствующей началу феррито-перлитного превращения.
Скорость охлаждения в субкритическом интервале температур, обеспечивающая полное отсутствие закалочных структур в ЗТВ, оценивается по формуле
,
(2.8)
где: tmin – минимальная продолжительность полного распада
аустенита, соответствует точке Р.
В ряде случаев необходимо учитывать увеличение устойчивости аустенита при сварке за счет роста зерна при длительной выдержке свыше температуры Ас3.
800
