Применяя первый закон Кирхгофа для узла а и закон Ома, можно записать
,
где Rэкв – это такое одно
эквивалентное сопротивление, которое
будучи включено в цепь вместо R1,
R2,R3
не изменит силу тока I0,
далее сокращаем на U,
получим,
;
но мы знаем, что величина обратно
пропорциональная сопротивлению есть
проводимость G, т.о.GЭКВ
= G1 + G2
+ G3 ; В общем виде
,
т.е. эквивалентная (общая) проводимость
цепи, состоящей из нескольких ветвей,
соединённых параллельно, равна сумме
проводимостей всех ветвей. Зная GЭКВ,
найдём Rэкв.
,
В частном случае, если имеется цепь с двумя ветвями и соответственно с двумя резисторами
Gэкв
= G1 + G2
или
,
откуда
При параллельном соединении любого числа резисторов эквивалентное сопротивление всегда меньше меньшего из них.
При параллельном
сопротивлении n
одинаковых резисторов
, где R – сопротивление
одного резистора.
Типичные примеры для радиотехника
Пример№1: Пять резисторов с сопротивлением по 100 Ом каждое соединены параллельно. Определить Rэкв.
Решение: Rэкв = R/n =100/5 = 20 Ом.
Пример №2: Требуется резистор с сопротивлением R = 4,8 Ком; В наличии имеется резистор с сопротивлением R1 = 8 Ком. Определить сопротивление R2, которое необходимо подключить параллельно с R1, чтобы получить требуемое R = 4,8 Ком.
Решение:
,
решая уравнение относительно R2,
получим
,
т.о. резисторы 8 и 12 Ком, соединённые
параллельно обладают сопротивлением
4,8 Ком (т.е. соблюдается правило «меньше
меньшего»).
Пример №3: Цепь должна состоять из источника с ЭДС Е = 10 В, нагруженного на резистор с сопротивлением 20 Ом. В наличии имеются резисторы с сопротивлением 20 и 100 Ом, с допустимой мощностью рассеяния 1 Вт в каждом резисторе.
Выбрать резисторы, обеспечивающие заданное сопротивление и необходимую мощность.
Решение: Определим мощность, которая будет рассеиваться в нагрузке P = U2 / R = 102 / 20 = 5 Вт. Если взять резистор 20 Ом, 1 Вт, то он перегреется и сгорит, т.к. рассеиваемая на нём мощность в пять раз превысит номинальную. Если взять пять резисторов по 100 Ом и соединить их параллельно, то их Rэкв= 20 Ом, , при этом рассеиваемая мощность 5 Вт равномерно распределится по всем пяти резисторам и составит 1 Вт на каждый резистор, что тоже допустимо.
Смешанное соединение резисторов
Это такое соединение, при котором в схеме имеются участки с последовательным и участки с параллельным соединением элементов. При расчёте таких цепей выделяют отдельные участки и к этим участкам применяют формулы полученные ранее.
Примерная методика расчёта:
Производится анализ схемы, определяются участки с последовательным и участки с параллельным включением элементов. Здесь же определяют участки с одинаковой силой тока.
Обозначаются узлы и составляются уравнения 1-го закона Кирхгофа для некоторых узлов схемы. (понимание - для каких узлов, придёт позднее, пока составляем для всех).
Определяем сопротивления участков и всей цепи, при определении сопротивлений участков цепи нумеруем сопротивления так, что запятая означает разрыв в нумерации, а тире означает непрерывность нумерации, например R1,5 – означает, что мы учитываем только первое и пятое сопротивление, а R1-5 означает, что мы учитываем R1, R2, R3, R4, R5
Определяют величины токов и напряжений, ЭДС, мощностей, работ ( в зависимости от вопросов в задаче).
Производится проверка решения.

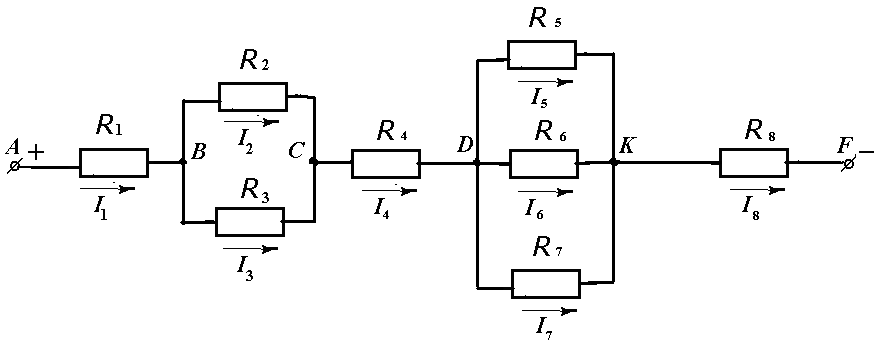

Пример №1:
Дано: R1 = 60 Ом, R2 = 30 Ом, R3 = 20 Ом, R4 = 8 Ом, R5 = 10 Ом, R6 = 60 Ом, R7 = 20 Ом, R8 = 34 Ом, UAF = 120 B.
