МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ
ОДАБА
Архітектурно-художній інститут
Кафедра архітектурних конструкцій, реставрації і реконструкцій будівель, споруд та їх комплексів
ПОЯСНЮВАЛЬНА ЗАПИСКА
ДО КУРСОВОЇ РОБОТИ
«БАГАТОПОВЕРХОВИЙ ЖИТЛОВИЙ БУДИНОК З
ВЕЛИКОРОЗМІРНИХ ЕЛЕМЕНТІВ »
Виконала:студентка групи
А-367 Дворжецька Дарія
Керiвник:Верьовкіна С. Є.
Номер залікової книжки:
Одеса 2012
ЗМІСТ
1. ЗАГАЛЬНА ЧАСТИНА. 3
1.1. Вихідні дані: 3
2. АРХІТЕКТУРНО – БУДІВЕЛЬНА ЧАСТИНА 4
2.1 Об’ємно – планувальне рішення будинку. 4
2.2. Конструктивне рішення будинку 5
2.2.1 Фундаменти 5
2.2.2 Стіни 6
2.2.3 Внутрішні стіни 6
2.2.6 Покриття 8
2.2.7 Сходи 10
2.2.8 Ліфт 10
2.2.9 Двері та вікна 10
2.2.10 Балкони та лоджії 10
2.2.11 Підлога 10
2.3 Внутрішнє та зовнішнє оздоблення 11
2.3.1 Зовнішнє оздоблення 11
2.3.2 Внутрішнє оздоблення 11
2.3.3 Інженерне обладнання будинку. 11
3. ТЕПЛОТЕХНІЧНИЙ РОЗРАХУНОК ЗОВНІШНЬОЇ СТІНИ 13
3.1 ТЕПЛОТЕХНІЧНИЙ РОЗРАХУНОК ЗОВНІШНЬОЇ СТІНИ 13
6. ЛІТЕРАТУРА: 15
1. Загальна частина.
Згідно з завданням на проектування розроблено проект торцевої секції десятиповерхового будинку квартирного типу.
Вихідні дані:
Район будівництва — м. Миколаїв
Фундаменти — свайові з монолітним ж.б. ростверком.
Стіни зовнішні цокольні — ж.б. двохшарові панелі – 300 мм.
Стіни зовнішні — ж.б. двохшарові панелі – 300 мм.
Стіни внутрішні — збірні ж.б. панелі – 120 мм.
Перекриття — збірні багатопустотні ж.б. панелі – 220 мм.
Дах і покрівля — горищна з теплим горищем і рулонною покрівлею.
9. Сходи — збірні ж.б. марші та площадки.
2. Архітектурно – будівельна частина
2.1 Об’ємно – планувальне рішення будинку.
Згідно з завданням було запроектовано блок-секцію дев’ятиповерхового будинку. Кількікість квартир, що обєднує одна сходова клітина: однохкімнатна – одна(типу 1Б), двокімнатна – одна(типу 2Б), двокімнатна – одна(типу 2Б) та трьохкімнатна – одна(типу 3Б). В даній секції запроектовано : дев’ять – однокімнатних(типу 1Б), дев’ять – однокімнатних(типу 2Б) , дев’ять – двокімнатних(типу 2Б) та дев’ять – трьохкімнатних(типу 3Б).
Форма плану – прямокутна та має габаритні розміри секції:
В осях 0 – 8 — 28800мм, А – Є — 12900мм.
Висота поверху — 2800мм.
Кількість поверхів — 9.
Вхідний вузол поєднує вхід до сходової клітини, вхід до камери сміттєвидалення, які мають однакову відмітку рівня підлоги та розділені стіною товщиною 160мм. Камера сміттєвидалення обладнана сміттєзбірним баком та раковиною з підводом гарячої води. Запроектована секція має одну сходову клітину, один ліфт, вантажопідйомністю 630кг, та швидкістю підйому 1м/с.
2.2. Конструктивне рішення будинку
Будівельна система — великопанельна.
Конструктивна система — безкаркасна з повздовжніми несучими стінами
Просторова жорсткість забезпечуеться сумісною роботою поперечних та зовнішніх стін з горизонтальним диском міжповерхового перекриття поєднаних стальними анкерами.
Клас за капітальністю — ІІ
Клас за довговічністю — ІІ
Ступінь вогнестійкості — І
2.2.1 Фундаменти
Фундаменти – пальові з монолітним ж.б. ростверком. Ширина ж.б. ростверка фундаменту забезпечує йому необхідну несучу спроможність,приймається конструктивно і складає:
під зовнішню несучу та зовнішню не несучу стіну – 600 мм
під внутрішню несучу стіну -600 мм.
Так як в проекті не передбачено підвалу, то глибина закладання фундаменту складає -1400мм, тобто на 300мм нижче рівня розпланувальної відмітки. Зовні, по фундаментній стіні виконується вертикальна гідроізоляція шляхом обмазки бітумом за два рази та обкладкою цеглою. Горизонтальна гідроізоляція– у вигляді включень прошарку жирного цементно-пісчаного розчину (1:2) М 200.
По периметру зовнішніх стін, для захисту від зволоження ґрунту основи, виконується мощення, шириною 1 м.
Під ліфтову шахту запроектовано фундамент у вигляді суцільної монолітної плити.
2.2.2 Стіни
Зовнішні панелі виконані з трьох шарів: конструктивний шар – залізобетон(внутрішній шар, несучий – 100мм,зовнішній шар – 80) утеплювач (плити з мінеральної вати ), згідно розрахунку – 120 мм. Товщина зовнішніх стін приймається згідно з розрахунку і складає 300мм.
Панелі встановлюють на цементно піщаному розчині з перевязкою швів та захистом стін від промерзання, протікання, повітропроникання.

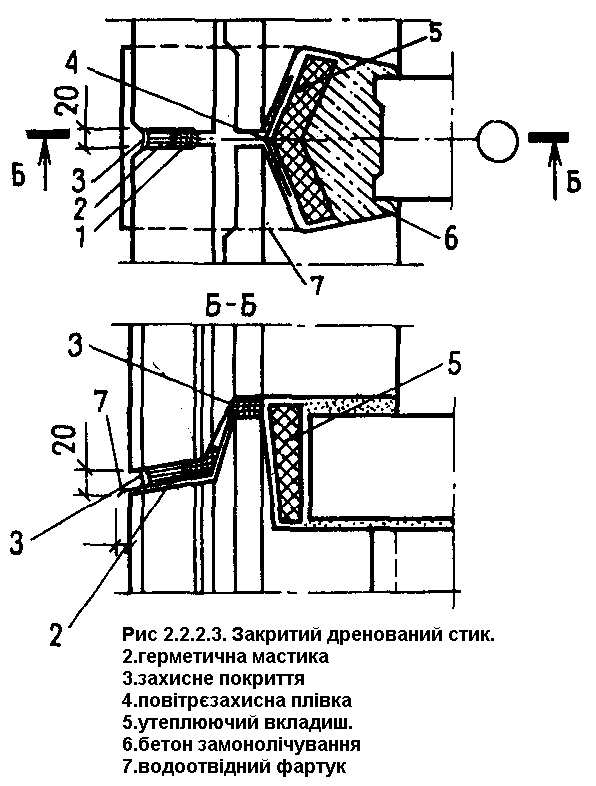

Панелі зовнішніх стін 1-9 поверху виконуються на гнучких пов’язях. Утворені стики герметизують : укладають ущільнюючу прокладку, наноситься герметизуюча мастика. Зовнішній шар панелі складається з захисного покриття – водостійкі фарби.
Розрізка стін - однорядна, розміром на 1 кімнату.
