Файлы проекта

В результате выполненного действия в папке, где установлена инструментальная система TRACE MODE 6 (в нашем случае C:\TM6), будет создан каталог с названием, совпадающим с именем файла проекта без расширения:

В свою очередь, в нем находятся подкаталоги с именами созданных узлов проекта, в которых содержатся файлы необходимые для запуска соответствующих МРВ. Папка узла имеет имя <name>_<ordinal + 1>, где name – имя, заданное для узла при его конфигурировании в интегрированной среде разработки, ordinal – порядковый номер узла в слое Система, начиная с 0. Содержимое подкаталога MicroRTM_2 следующее:

RTM_1:

Типы файлов, создаваемых при экспорте узлов проекта, имеют следующее назначение:

• <имя файла prj>_<ordinal>.cnv – файл текстового формата, содержащий служебную информацию;

• <имя файла prj>_<ordinal>.dbb – бинарный файл узла (загружается МРВ);

• <имя файла prj>_<ordinal>.dbx – бинарный файл узла (используется для конвертации узла проекта в узел МРВ);

• <имя файла prj>_<ordinal>.rtp – вспомогательный текстовый файл узла (загружается МРВ);

• addr.ind – описание параметров узлов (этот файл создается в папке каждого узла);

• <имя программы>.tmsd – программа, вызываемая каналами узла (код для отладки в ИС);

• <ordinal + 1>_<порядковый номер в узле>.res – файлы, содержащие исполняемый код для МРВ, нумерация файлов начинается с 0.

Отладка

Отладку многоузлового проекта без использования аппаратных средств ввода/вывода можно проводить следующим образом:

• последовательно перетащить узлы проекта в слой Технология;

• создать в слое Система новый узел, например, RTM_Common ;

• перетащить слой Технология во вновь созданный узел в слое Система;

• выполнить для данного узла команду Сохранить для МРВ из контекстного меню;

• запустить узел RTM_Common на исполнение, для просмотра атрибутов каналов использовать встроенные возможности отладчиков с поддержкой/без поддержки графических экранов;

• после проведения отладки и внесения необходимых изменений, производимых в «реальных» узлах проекта, узел RTM_Common можно удалить.

В рассматриваемом нами случае для запуска проекта в демо-режиме необходимо иметь два компьютера с установленной на них ОС MS Windows XP объединенных в сеть с установленным и настроенным протоколом TCP/IP.

Настройка сетевых протоколов

При настройке протокола TCP/IP необходимо задать реальные IP-адреса компьютеров, объединенных в сеть, например, для компьютера, предназначенного для запуска узла RTM_1, IP-адрес 192.168.2.122, а для узла MicroRTM_2 – 192.168.2.123:

Подготовка папки проекта к отладке

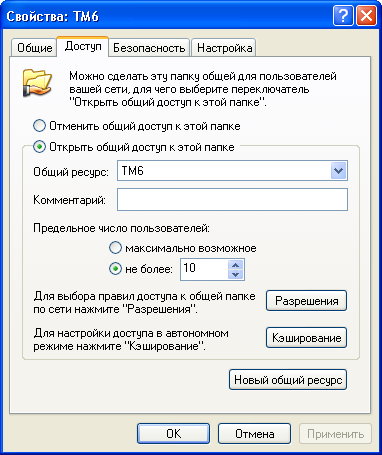

Для осуществления доступа к файлам, созданных для узлов проекта, с других компьютеров рекомендуется сделать папку, содержащую инструментальную систему TRACE MODE 6, общедоступной:

задав при этом разрешения на доступ к ней пользователям, входящим в систему на других компьютерах, в разделе Разрешения бланка, приведенного выше. Это позволит запускать на удаленных компьютерах профайлеры (отладчики) без установки на них TRACE MODE 6 – с поддержкой графических экранов rtc.exe и без поддержки графических экранов rtmg32.exe (например, для узла MicroRTM_1).
