Создание базы каналов pc-based контроллера

Последовательность действий по созданию базы каналов контроллера будет во многом такой же, как и в уже рассмотренном случае с узлом АРМ. Откроем в Навигаторе проекта узел PC-based контроллера, обслуживающего участки термической обработки и дозирования. Создадим в узле MicroRTM_2 группы каналов Участок_Термообработки и Участок_Дозирования.

Создадим дополнительное окно Навигатора проекта и откроем в нем слой Шаблоны_программ. Перетащим шаблон программы Управление#1 в группу Участок_Термообработки узла MicroRTM_2. В результате будет создан канал вызова программы Управление#1 в узле контроллера. Для создания соответствующих каналов в группе Участок_Термообработки и связывания их атрибутов с аргументами программы перейдем во вкладку Аргументы канала класса CALL Управление#1 и с помощью щелчка ЛК мыши на иконке получим требуемый результат.

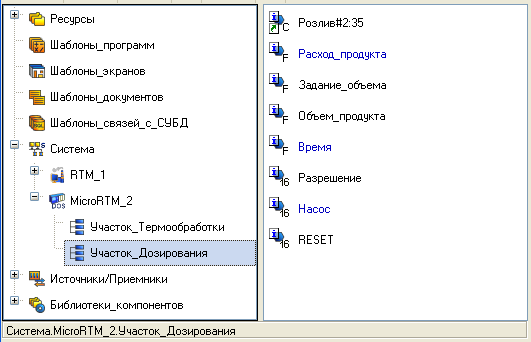

В группу Участок_Дозирования перетащим шаблон программы Розлив#2, обеспечивающей дозирование готового продукта по заданию от АРМ. Проделаем операции, как и в предыдущем случае. В результате состав группы Участок_Дозирования будет:

Привязки аргументов к атрибутам созданных каналов при этом будут:

Для упаковки дискретных выходных сигналов в байт данных создадим в группе Участок_Дозирования канал класса HEX16 TO_PORT типа OUTPUT и перетащим в эту же группу шаблон программы Упаковка#4.

Привязку аргументов программы к атрибутам каналов выполним вручную из вкладки Аргументы окна свойств канала класса CALL Упаковка#4.

Создание компонентов-источников/приемников pc-based контроллера

Перейдем в слой Источники/Приемники и определим аппаратные средства PC-based контроллера как плату ввода/вывода типа А-8111. Создадим группу компонентов-источников/приемников Платы ввода/вывода_2.

В ней подгруппу А-8111#1.

Откроем для редактирования вновь созданную группу компонентов-источников/приемников платы А-8111 и оставим три входных аналоговых сигнала и один выходной дискретный порт.

По умолчанию для платы А-8111 создаются входные дискретные порты, таким образом, необходимо двойным щелчком ЛК открыть данный компонент на редактирование и переопределить для него параметры Состояние и Направление, изменить Имя. В бланке свойств компонента изменить его пиктограмму.

Связывание компонентов-источников/приемников с каналами

Свяжем компоненты-источники/приемники платы А-8111 с каналами узла MicroRTM_2. Источник PCL_channel#1 c каналом Входной_параметр, PCL_channel#2 с вновь созданным в группе Участок_Термообработки каналом класса FLOAT Расход_теплоносителя, PCL_channel#3 – с каналом Расход_продукта в группе Участок_Дозирования и DO_port#12 с каналом TO_PORT.

Также в слое Источники/Приемники создадим группу компонентов Диагностика_и_сервис_3. В ней - подгруппу Диагностика_1, а в ней – компонент @Calc_Loop_1, контролирующий в миллисекундах время пересчета базы каналов узла. Данный источник свяжем с каналом Время, расположенным в группе Участок_Дозирования узла MicroRTM_2.

Следует отметить, что для более точного вычисления отпускаемого объема продукта необходимо использовать привязку атрибута Время между вызовами (атрибут 87) канала класса CALL Розлив#2 к его же аргументу Время.
