Описание лабораторного стенда

Лабораторный стенд, предназначенный для проведения исследований управляемого однофазного выпрямителя с фазовым регулированием напряжения на тиристорах, содержит тот же самый вставной, сменный блок, который использовался для проведения исследований неуправляемых выпрямителей (см. рис. 1.14).

Управляемый выпрямитель (рис. 2.2) состоит из однофазного выпрями­теля на тиристорах VS1, VS2 и устройства, содержащего фазосдвигающую цепь и блок формирования импульсов i_У1 и i_У2 для управления тиристорами VS1 и VS2. Нагрузкой выпрямителя является переменный резистор R_H. Изменение напряжения на нагрузке осуществляется за счет изменения угла включения тиристоров α.

Рабочее задание и порядок выполнения лабораторной работы

Задание

Исследовать управляемый однофазный выпрямитель на тиристорах с фазовым регулированием напряжения (рис. 2.2).

1. Собрать схему, приведенную на рис. 2.4, и подключить приборы, необходимые для проведения измерений и снятия характеристик.

Последовательность действий:

• вольтметр PV1 установить в режим измерения переменного напряжения для поочередного определения напряжения между выводами транс­форматора 1, 2, 3;

• вольтметр PV2 установить в режим измерения постоянного напряжения;

• миллиамперметры РА1 и РА2 установить в режим измерения постоянного тока;

• осциллограф подключить к выводам нагрузки R_H (гнезда 6–7);

• после проверки преподавателем собранной схемы включить питание стенда выключателем «СЕТЬ – ВКЛ»;

• нажатием кнопки «ОДНОФАЗНАЯ СЕТЬ – ВКЛ» подать питание на схему.

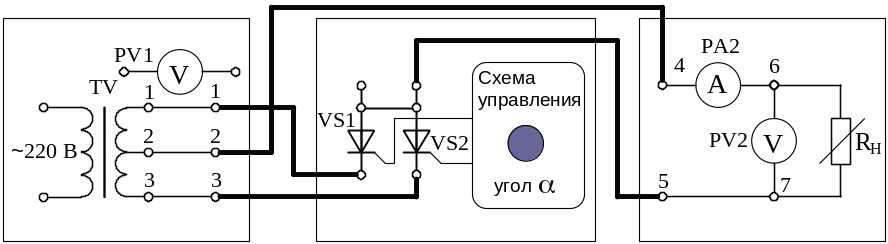

Рис. 2.4. Схема управляемого однофазного выпрямителя на тиристорах с фазовым регулированием напряжения

2. Измерить и записать в таблицу 2.1 значения электрических параметров U₂, U_d, I_d, и I_{VD ср}, указанных в таблице, при постоянном значении сопротивления нагрузки R_H, заданном преподавателем, и различных углах включения тиристоров α. Значение α отсчитывать по калибровочной сетке на экране осциллографа, используя в качестве базы длительность полупериода выпрямляемого напряжения частотой 50 Гц.

Таблица 2.1

Параметры схемы рис. 2.4

Измеряемая величина	Углы включения тиристоров α, град
	10	30	60	90	120	150	170
U2 , B
Ud , B
Id , mA
IVD13 , mA
U~m , B

3. По данным таблицы 2.1 построить регулировочную характеристику управляемого выпрямителя U_d = f(α) при R_H = const. Зарисовать осциллограмму напряжения на нагрузке для максимально возможного угла α.

4. Измерить и записать в таблицу 2.2 значения электрических параметров U_d и I_d для указанных преподавателем значений α, изменяя ток I_d с помощью сопротивления нагрузки R_H. Значение α отсчитывать по калибровочной сетке на экране осциллографа, используя в качестве базы длительность полупериода выпрямляемого напряжения частотой 50 Гц.

Таблица 2.2

Параметры для построения внешних характеристик управляемого выпрямителя

α1		α2		α3
Id , мА	Ud , В	Id , мА	Ud , В	Id , мА	Ud , В

5. По данным таблицы 2.2 построить семейства внешних характери­стик управляе­мого выпрямителя U_d = f(I_d) при α = const.
