Параметры для вычисления выходного сопротивления стабилизатора
UН1 = |
IН1 = |
UН1 = |
IН1 = |
∆UН = |
∆IН = |
Ri = |
|
9. По данным таблицы 3.9 вычислить выходное сопротивление стабилизатора, используя при расчете формулу (3.2).
10. Определить коэффициент полезного действия стабилизатора
Вычисления произвести для UВХ = 16,0 В.
Задание № 3
Исследовать схему интегрального стабилизатора напряжения КР142ЕН8Б.
1. Собрать схему, приведенную на рис. 3.5, и подключить приборы, необходимые для проведения измерений и снятия характеристик.
Последовательность действий при подготовке приборов к работе такая же, как и в п.1 задания № 2.
Переключатель «RН грубо» установить в положение «2», а переменный резистор «RН точно» – в среднее положение.
После проверки преподавателем собранной схемы включить питание стенда выключателем «СЕТЬ – ВКЛ».
Включить источник постоянного напряжения на панели вставного блока стабилизаторов.

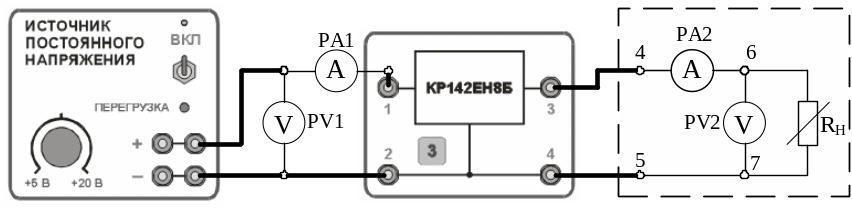

Рис. 3.5. Схема исследования интегрального стабилизатора напряжения КР142ЕН8Б
2. Снять зависимость выходного напряжения стабилизатора (на нагрузке) от напряжения на его входе UН = f(UВХ).
Для этого увеличивать напряжение на выходе источника постоянного напряжения от минимального до максимального. Фиксировать величины входного тока IВХ, напряжения UН и тока IН нагрузки.
Результаты измерений занести в таблицу 3.10.
Таблица 3.10
Параметры для построения зависимости UН = f(UВХ)
Измеряемая величина |
Результаты измерений |
||||||
UВХ , B |
5 |
8 |
10 |
12 |
14 |
16 |
20 |
IВХ , мA |
|
|
|
|
|
|
|
UН, B |
|
|
|
|
|
|
|
IН , мA |
|
|
|
|
|
|
|
3. По данным таблицы 3.10 построить зависимость напряжения на нагрузке от напряжения на входе стабилизатора UН = f(UВХ) при неизменном сопротивлении нагрузки. Определить диапазон входных напряжений, при которых схема выполняет функции стабилизатора напряжения.
4. Снять зависимость напряжения на нагрузке UН от тока нагрузки IН при неизменном входном напряжении UВХ = 15 В.
Для этого увеличивать ток через сопротивление нагрузки переключателем «RН грубо». Фиксировать величины напряжения на нагрузке UН и тока нагрузки IН. При этом напряжение на входе стабилизатора поддерживать неизменным.
Результаты измерений занести в таблицу 3.11.
Таблица 3.11
Параметры для построения зависимости UН = f(IН)
Измеряемая величина |
Результаты измерений |
||||||
UВХ , B |
15 В |
||||||
IВХ , мA |
|
|
|
|
|
|
|
UН , B |
|
|
|
|
|
|
|
IН , мA |
|
|
|
|
|
|
|
5. Построить зависимость напряжения на нагрузке от тока нагрузки UН = f(IН) при неизменном входном напряжении UВХ = 15 В.
Увеличивать ток через сопротивление нагрузки переключателем «RН грубо». Записать величины напряжения на нагрузке UН и тока нагрузки IН.
6. Определить коэффициент стабилизации по входному напряжению. Для этого переключатель «RН грубо» установить в положение «2», а переменный резистор «RН точно» – в среднее положение. В процессе измерений переменным резистором «RН точно» поддерживать неизменной величину тока нагрузки IН.
Измерить и записать в таблицу 3.12 значения электрических параметров UН и IН при значениях UВХ, указанных в таблице.
Таблица 3.12
Параметры для вычисления коэффициента стабилизации
Измеряемая величина |
Результаты измерений |
||
UВХ , B |
15,0 |
16,0 |
17,0 |
UН , B |
|
|
|
IН , мA |
|
|
|
7. По данным таблицы 3.12 вычислить коэффициент стабилизации по входному напряжению, используя при расчете формулу (3.1).
8. Определить выходное сопротивление стабилизатора. Для этого провести измерения UН и IН при различных значениях сопротивления нагрузки (например, в крайних положениях переменного резистора «RН точно»), поддерживая неизменным входное напряжение UВХ = const = 16,0 В. Результаты измерений занести в таблицу 3.13.
Таблица 3.13
