1.4.Расчет наружной стены на сопротивление воздухопроницанию;

Характеристики рассчитываемой конструкции приведены- и утеплителя:

1.Определяем расчётное сопротивление воздухопроницанию ограждающих конструкций

1)Цементно-песчаный раствор:

₁=20 мм, м²чПа/кг

2) Кирпич глиняный:

₂=250 мм, м²чПа/кг

3) Цементно-песчаный раствор::

₃=10 мм, м²чПа/кг

4) Мелкий газосиликатный блок:

₁=120 мм, м²чПа/кг

5) Цементно-песчаный раствор::

₃=10 мм, м²чПа/кг

6) Мелкий газосиликатный блок:

₁=460 мм, м²чПа/кг

7) Вентилируемая прослойка:

₁=30 мм, м²чПа/кг

8) Гранит:

₁=30 мм, м²чПа/кг

497,3+18+248,7*2+18+69+0,6=1100,3 м²чПа/кг

2. Определяем удельный вес воздуха при tн=-21˚С (средняя температура найболее холодной пятидневки обеспеченностью 0,92 по табл. 4.3); tв =18˚С (по табл. 4.1[1]):

;

;

3.Определяем плотность наружного воздуха:

кг/м³

4.По приложению 1 [Error: Reference source not found] путем линейной интерполяции определяем для местности В и высоты здания H=6.6 м коэффициент k_i:

v_cр=3,7 м/с – максимальная из средних скоростей ветра по румбам в январе для Брестской области (табл. 4.5. [1]).

c_н=0,8 – аэродинамический коэффициент наветренной ограждающей конструкции стены для зданий с плоской и скатной кровлей.

c_п =-0,4 – аэродинамический коэффициент подветренной ограждающей конструкции стены для зданий со скатной кровлей.

5.Определяем расчетную разность давлений на наружной и внутренней поверхностях ограждающих конструкций:

6.Определяем требуемое сопротивление воздухопроницаемости

м²чПа/кг

G_норм=0,5 кг/м²ч – нормативная воздухопроницаемость ограждающих конструкций для наружных стен жилых и общественных зданий (табл. 8.1 [1]).

Т.к. Rв>Rвт. (1100,3>36.93), то конструкция стены соответствует требованиям.

1.4 Построение графика распределения температуры в наружной стене

1. Температура воздуха в расчетной точке определяется по формуле 28 [4]:

где τ_n - температура на внутренней поверхности n-го слоя ограждения, считая нумерацию слоев от внутренней поверхности ограждения, °С;

- сумма термических сопротивлений n-1 первых слоев ограждения, м²·°С/Вт.

R - термическое сопротивление однородной ограждающей конструкции, а также слоя многослойной конструкции R, м²·° С/Вт, следует определять по формуле 5.5 [1];

t_в - расчетная температура внутреннего воздуха, °С, принимаемая в соответствии с нормами технологического проектирования (см. таблица 4.1 [1]);

t_н - расчетная зимняя температура наружного воздуха, °С, принимаемая по таблице 4.3 с учетом тепловой инерции ограждающих конструкций D (за исключением заполнений проемов) по таблице 5.2 [1];

_в - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(м²С), принимаемый по таблице 5.4[1].

2. Определяем тепловую инерцию:

Расчет приведен в п.2.Теплотехнический расчет ограждающей конструкции пола 1-го этажа (ниже):

3. Определяем среднюю температуру наружного воздуха:

t_н=-21°C - по таблице 4.3[1]

t_в=18˚С (табл. 4.1 [1]);

R_т=3.23 м²·°С/Вт (см. п.);

_в=8.7, Вт/(м²С), по таблице 5.4 [1];

3. Определяем температуру на внутренней поверхности ограждения(точка 1):

;

4. Определяем температуру в точке 2:

;

5. Определяем температуру в точке 3 :

;

6. Определяем температуру в точке 4 :

;

7. Определяем температуру на наружной поверхности ограждения(точка 5):

;

8. Определяем температуру на наружной поверхности ограждения(точка 5):

;

9. Определяем температуру на наружной поверхности ограждения(точка 5):

;

10. Строим график изменения температур:

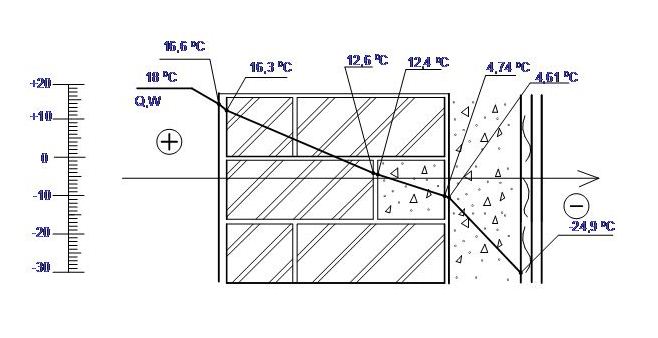

Рисунок 3 График распределения температур (конструкция см.Рисунок1 иТаблица 2 .2.)
