Розрахунок параметрів rc- та lc-генераторів гармонічних коливань та вибір елементної бази
1. Розрахунок параметрів rc-генераторів гармонічних коливань
1.1 Вибір операційного підсилювача
Для побудови електронно-керуємого модуля «RC-генератор гармонічних коливань» вибираємо ОП типу К140УД25 .
К140УД25 - широкополосний прецизійний операційний підсилювач із наднизьким значенням вхідної напруги шуму, високим коефіцієнтом підсилення напруги та внутрішньою частотною корекцією. Використовується для побудови малошумних широкополосних схем з великим коефіцієнтом підсилення.
Особливості ОП:
Мала напруга зміщення
Широкий діапазон напруги живлення
Висока швидкість наростання (
)
Низька спектральна густина шуму (
)
В
таблиці 3.1 наведені основні електричні
параметри типу К140УД25 при
,
,
((інші паспортні данні підсилювача див.
в додатку В).
Таблиця 1
Параметри |
Літерне позначення |
Режим виміру |
К140УД25 |
Одиниці виміру |
Напруга живлення |
|
|
±15В±10% |
|
Максимальна вихідна напруга |
|
|
|
В |
Напруга зсуву |
|
|
±30 |
мкВ |
Вхідний струм |
|
|
|
нА |
Різниця вхідних струмів |
|
|
±35 |
нА |
Струм споживання |
|
|
±4,7 |
мА |
Коефіцієнт підсилення напруги |
|
|
1000 |
тис. |
Максимальна синфазна вхідна напруга |
|
|
±11 |
В |
Вхідний опір для диференціальних сигналів |
|
|
6 |
МОм |
Вихідний опір при розмкнутому контурі НЗЗ |
|
|
70 |
Ом |
Частота одиничного посилення |
|
|
3 |
МГц |
1.2 Розрахунок параметрів rc-генератора з фазовідстаючим контуром

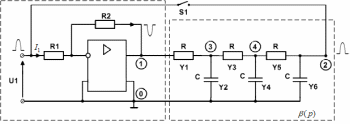

Рисунок 1 - Принципова електрична схема генератора RC-генератора з фазовідстаючим контуром
генератор гармонічний коливання елементарна база
Знайдемо умову генерації для схеми на рис.3.1. Для цього:
1)
запишемо матрицю провідності операційного
підсилювача (при умові, що ІОП–ідеальний,
тобто:
,
,
,
)
[3]:
|
|
1 |
2 |
Y= |
1 |
G1 |
0 |
3 |
-G1 |
-G2 |
2)
на основі матриці провідності підсилювача
знайдемо його коефіцієнт передачі
:
,
3) запишемо матрицю провідності потрійного RC-контура:
Y= |
|
1 |
2 |
3 |
4 |
1 |
G |
0 |
-G |
0 |
|
2 |
0 |
pC+G |
0 |
-G |
|
3 |
-G |
0 |
2G+pC |
-pC |
|
4 |
0 |
-G |
-G |
2G+pC |
4)
на основі матриці провідності потрійного
RC-контура знайдемо її передатну функцію
:
,
5) визначимо зворотне відношення
.
.
Прирівнюючи уявну складову рівняння (3.1) до «0», знайдемо частоту генерації.
Підставляючи
в дійсну складову зворотного відношення
знаходимо
:
Розв’язавши
рівняння (3.3) відносно
отримаємо:
.
Підставляючи відомі нам величини, знаходимо:
;
Відповідно
до параметрів ОП (див. таблицю 3.1) одержимо:
.
Нехай
,
тоді:
.
Згідно
ряду елементів Е24 візьмемо:
Виходячи
з того, що
з формули (3.2), задавшись значенням
ємності
і значенням частоти генерації
,
знайдемо номінал резистора
:
.
Згідно
ряду елементів Е24 візьмемо:
.
