1.8 Описание и работа составных частей изделия

Схема электрическая общая приведена в приложении А.

Антенная система

Антенная система включает антенны 145 и 435 МГц, малошумящие усилители AG-25 и AG-35, привод YAESU (G5500).

Максимальная ошибка наведения антенн(О_н) складывается из ошибки установки антенн и привода (Оа=3), ошибки самого привода (мертвая зона Оп=2) и ошибки навигационных данных (Он=1 для краткосрочного прогноза) и ориентировочно составляет

О_н = Оа + Оп + Он = 3 + 2 + 1 = 7

При ширине диаграммы направленности антенн 30 данная погрешность допустима.

В процессе монтажа и установки и настройки антенной системы и станции СППИ погрешность наведения будет минимизироваться.

Трансивер

В качестве трансивера применяется VHF/UHF трансивер ICOM IC-910H японской фирмы ICOM.

Внешний вид трансивера ICOM IC-910H приведен на рисунке 1.8.1.

Рисунок 1.8.1

Модемно-согласующие устройства (мсу)

МСУ используется для взаимодействия с трансивером. МСУ обеспечивает преобразование и синхронизацию скоростей пакетной передачи данных.

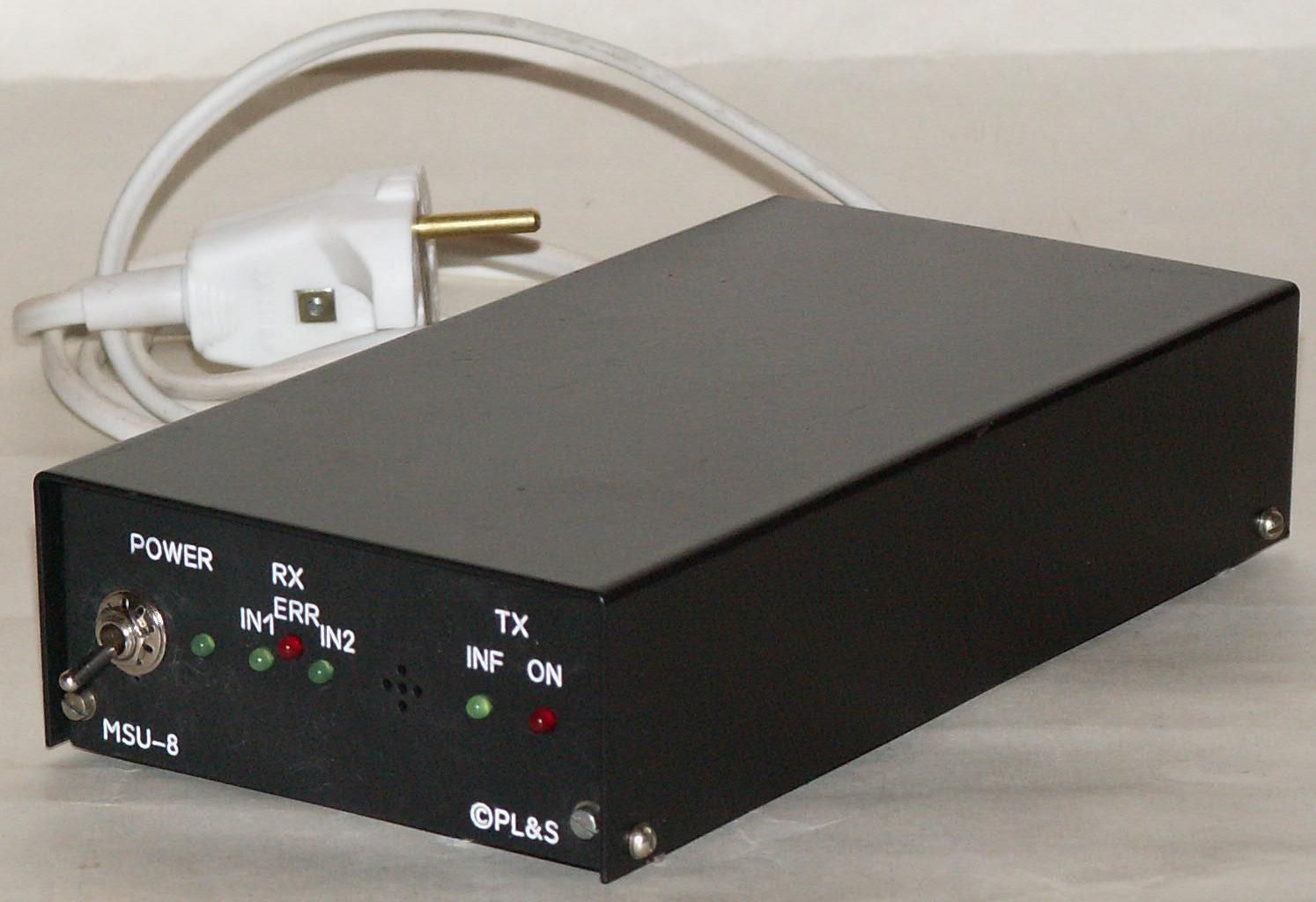

Внешний вид МСУ-8 приведен на рисунке 1.8.2.

Рисунок 1.8.2 – Внешний вид МСУ-8

Контроллер ориентации антенн (COA-3)

Наведение антенн наземного комплекса управления (НКУ) на Космический аппарат (КА) осуществляется по математическому прогнозу местоположения КА на орбите. Это обеспечивает необходимое наведение антенн вне зависимости от нештатных ситуаций в каналах и системах радиосвязи с КА.

Математические вычисления основываются на начальных условиях (НУ) (TLE) на заданный КА. При этом вычисляется текущее местоположение КА на орбите и соотношения этого положения с координатами НКУ, а по ним вычисляются текущие азимут (Azimuth) и угол места (Elevation) направления на КА для данного НКУ.

Управляющий компьютер

Управляющий компьютер обеспечивает:

• управление приводом антенн и трансивером через СОМ порты.

• формирование пакетов данных для передачи на МКА (КПИ МИД);

• обработку принимаемых от МКА пакетов данных (ТМИ, НИ);

• отображение оперативных данных о процессах сеанса управления МКА;

• отображение оперативной ТМ информации в сеансе управления МКА;

• архивирование информации и данных; формирование и ведение протоколов сеансов управления МКА

Рекомендованные требования к компьютеру наземной станции

• Windows XP Pro\Home

• Процессор 1.5 GHz (P4\Celeron)

• 256 RAM

• Video GF4 64Mb 1024x768

• 150Mb свободного места на винчестере

• Наличие 2-ух свободных COM портов

Gps приемник (нап)

Используется:

• для точного определения координат места установки антенной системы СППИ;

• для получения точного времени и синхронизации средств КСУ.

• В качестве GPS системы рекомендуется применять навигационный GPS/ГЛОНАСС приемник СН-99 фирмы «НАВИС» (или другого типа).

Допускается применять в качестве источника точного времени приборы службы единого времени Российской Федерации.

Функции по спод

ПО СПОД обеспечивает выполнение следующих функций:

• обработку заявок на планирование работы с МКА;

• ведение каталога состояния МКА;

• ведение каталога состояния средств КСУ МКА;

• оперативное и долговременное планирование функционирования МКА;

• расчет долгосрочного плана работ с МКА;

• расчет плана работ для вновь запускаемого МКА;

• расчет плана работ для МКА, в котором возникла критическая ситуация;

• расчет плана функционирования МКА для автономного режима работы;

• формирование выходных форм плана работы МКА.

• расчет планов сеансов связи с МКА в зонах радиовидимости СППИ по долгосрочному плану;

• расчет циклограммы автономного функционирования МКА по плану автономного функционирования и формирование массивов КПИ;

• формирование и бортового журнала МКА и его уточнение по результатам сеансов связи;

• прием от СППИ информации ТМИ поступающей от МКА в сеансах связи в реальном времени;

• организацию и ведение архива массивов информации, поступающей от МКА;

• организацию и ведение архива обработанной информации ТМИ;

• формирование паспорта технического состояния МКА на текущий период по заявке группы координации и планирования;

• формирование выходных форм и документов.

• расчет начальных условий о положении МКА по данным бортовой навигационной системы GPS;

• расчет начальных условий о положении МКА на орбите по данным TLE;

• расчет зон радиовидимости МКА и теневых участков (ЗРВ и ТУ);
