1.3 Состав изделия
1.3.1 Ориентировочный состав изделия приведен в таблице 1.3.1.1. Изделие постоянно модернизируется и усовершенствуется. Состав поставляемого изделия приведен в разделе 5 «Комплектность» ПЛИС 468389.003 ФО и определяется условиями договора.
Таблица 1.3.1.1.
Наименование |
Обозначение |
Количество |
Примечание |
Антенна |
2MCP14 |
1 |
|
Антенна |
436CP30 |
1 |
|
Усилитель |
AG-35 |
1 |
|
Устройство поворотное |
G-5500 |
1 |
С комплектом документации |
Трансивер |
IC-910H |
1 |
С комплектом документации,
|
Блок питания |
SEC 1223 |
1 |
|
Контроллер ориентации антенн |
COA-3 ПЛИС 468539.003 |
1 |
С комплектом документации |
Модем |
MSU-8 ПЛИС 467759.008 |
1 |
С комплектом документации |
Компьютер управления |
P4E, 3,2ГГц |
1 |
Поставляет заказчик |
Кабель высокочастотный |
A145-AG25 ПЛИС 685662.001 |
1 |
|
Кабель высокочастотный |
A435-AG35 ПЛИС 685662.002 |
1 |
|
Кабель управления по азимуту |
ПЛИС 685611.004 |
1 |
|
Кабель управления по углу места |
ПЛИС 685611.004 |
1 |
|
Кабель высокочастотный |
AG-25 – IC-910H ПЛИС 685662.003 |
1 |
|
Кабель высокочастотный |
AG-35 – IC-910H ПЛИС 685662.004 |
1 |
|
Комплект соединительных кабелей низкочастотный |
G-5500 – COA-3 ПЛИС 685611.001-01 IC-910H – MSU-8 ПЛИС 685611.045 MSU-8 – PC ПЛИС 685611.005-01 PC – COA-3 ПЛИС 685611.002-01 COA-3 – IC-910H ПЛИС 685661.001-01 |
1 |
|
Программное обеспечение |
|
1 |
Дистрибутивный диск |
Руководство по эксплуатации |
ПЛИС 468389.003 РЭ |
1 |
|
Формуляр |
ПЛИС 468389.003 ФО |
1 |
|
В приложении А приведена общая схема изделия
1.4 Устройство и работа изделия
1.4.1 Наземный комплекс управления ДОКА-Н представляет собой комплекс устройств обеспечивающих выполнение следующих заданных функций:
организацию связи с КА по радиолинии в соответствии с планами сеансов связи;
формирование информации КПИ, МИД, их передачу на БА в соответствии с программой управления КА;
приём и предварительную обработку информации, поступающей из БА и передачу её для дальнейшей обработки, накопления, отображения и документирования;
формирование наземной шкалы точного времени по сигналам GPS/ГЛОНАСС
синхронизацию бортового времени к наземному по радиоканалу БА;
формирование и передачу исходных данных для работы бортовой АСН;
приём, хранение и передачу сообщений между СИО и системами, участвующими в управлении КА «Университетский».
и инициализацию КА по «КО».
1.4.2 Наземный комплекс управления ДОКА-Н функционирует в следующих режимах:
в режиме проведения СС с КА, при этом производится управление, приём и обработка информации в соответствии с планом СС;
в ручном режиме оперативного управления КА. Этот режим используется при вводе КА в эксплуатацию и при нештатных ситуациях;
в автоматизированном режиме управления;
в режиме формирования точного времени;
в режиме контроля, синхронизации и коррекции бортового времени с наземным.
1.4.3 Наземный комплекс управления ДОКА-Н обеспечивает:
отслеживание КА, функционирующего на околокруговых орбитах с высотами от 400 до 800 км и наклонениями от 500 до 980;
устойчивую радиосвязь во всём диапазоне углов азимута и при углах места выше 7 градусов КА;
вероятность ошибки на один бит принимаемой информации за время СС в ориентированном режиме полёта КА не более 10-4 при углах возвышения КА над горизонтом (углах места) не менее 70;
время подготовки к сеансу связи с КА должно быть не более 5 минут и заканчиваться за время не более 20 минут до начала СС.
1.4.4 Структурная схема комплекса средств управления малыми космическими аппаратами КСУ МКА представлена на рисунке 1.4.4.1.
1.4.5 Функциональная схема комплекса средств управления малыми космическими аппаратами КСУ МКА представлена на рисунке 1.4.5.1, внешний вид на рисунке 1.4.5.2.

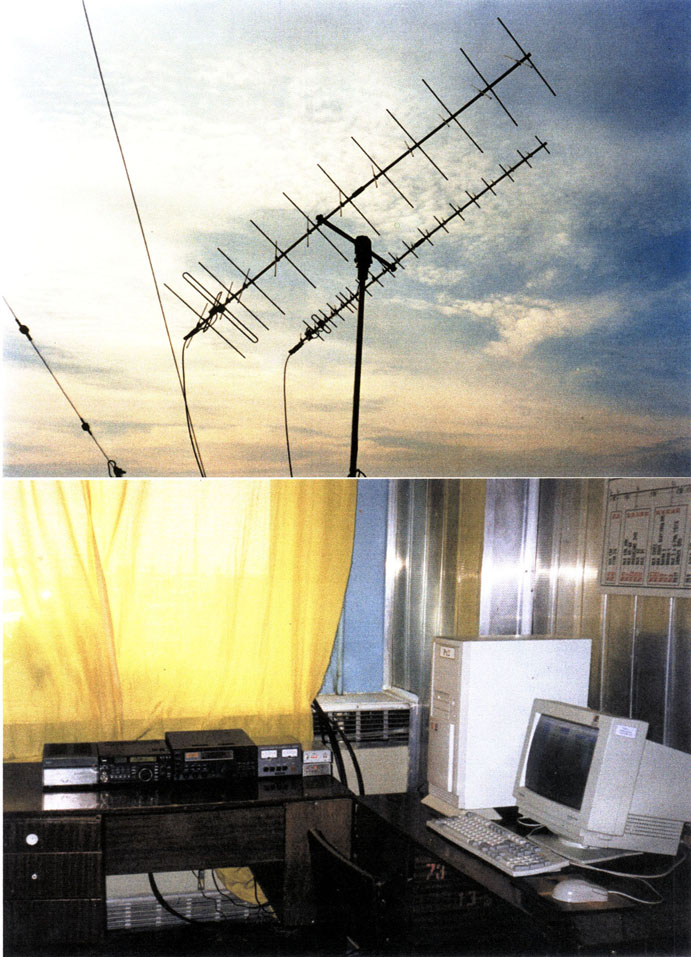

Рисунок 1.4.5.2 - Внешний вид станции связи СППИ
1.4.6 Взаимодействие средств КСУ МКА
Взаимодействие СППИ и ЦУП производиться по LAN 100BASE-TX (стандарт Fast Ethernet 100 Mбит/с) по протоколу TCP/IP. Для взаимодействия по LAN используются возможности протокола TCP и WINDOWS 2000 (2003 Server) основанные на технологии сокетов с протоколом гарантированной доставки TCP. Возможно удаленное размещение СППИ по выделенным или совмещенным каналам связи.
1.5 Средства измерения, инструмент и принадлежности
Перечень средств измерений, инструмента и принадлежностей для проведения технического обслуживания комплекта приведен в таблице 3.3.2.3.
1.6 Маркировка и пломбирование
Маркировка изделий комплекса выполнена на корпусах приборов методом гравирования, на кабелях с помощью наклеек.
1.7 Упаковка
1.7.1 Составные части комплекса поставляется в специальных укладочных ящиках, предусмотренных производителями этих составных частей. Консервация комплекса не предусматривается. В случае транспортирования или хранения испытуемой аппаратуры и КПА в условиях отрицательных температур, она должна быть выдержана в упакованном виде в течение 6-ти часов в помещении с нормальными климатическими условиями.
1.7.2 После извлечения аппаратуры из упаковки она подвергается внешнему осмотру с целью выявления повреждений и деформаций.
